652203 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105615
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 652203 SL001

652203 SL001概述

    Alpha Wire 652203 技术手册解析

    1. 产品简介

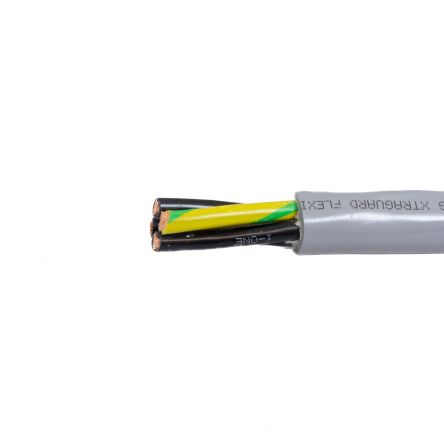

    Alpha Wire 652203 是一种柔性控制电缆,属于电线类电子元器件。其主要功能是为工业自动化系统提供可靠的数据传输和电力输送。广泛应用于自动化设备、机器人、数控机床等领域,适用于需要高灵活性和耐用性的场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 导体规格 | 22 AWG (7/30)裸铜导线 |
    | 绝缘材料 | PVC |
    | 绝缘壁厚 | 0.022英寸(名义值) |
    | 颜色 | 黑色#1、黑色#2、黄色/绿色 |
    | 缆线组装 | 三芯缆线 |
    | 每英尺扭转次数 | 最小6.9次 |
    | 外护套厚度 | 0.035英寸(名义值) |
    | 颜色 | 灰色 |
    | 工作温度范围 | 静态:-40°C至90°C 动态:-5°C至90°C |
    | 弯曲半径 | 静态和动态均为5倍电缆直径 |
    | 最大拉力 | 16.5磅 |
    | 电压等级 | 600 VRMS |
    | 容抗 | 22.3 pF/英尺(1kHz时,名义值) |
    | 电感 | 0.22 µH/英尺(名义值) |
    | 导体电阻 | 15.3 Ω/1000英尺(20°C时,名义值) |

    3. 产品特点和优势


    Alpha Wire 652203 电缆以其卓越的柔韧性和耐久性著称,能够在恶劣的工作环境下长期稳定运行。特别适合用于频繁弯曲的应用场合,如自动化设备、机器人和数控机床等。此外,它还符合多项国际标准,确保在各种应用中都能可靠使用。

    4. 应用案例和使用建议


    Alpha Wire 652203 电缆经常用于自动化生产线的布线工程,如传感器连接、电机控制等。例如,在一家生产自动焊接机器人的工厂中,此电缆被用于连接机器人控制器和执行器,由于其高柔韧性,即使在频繁弯曲的情况下也能保持良好的信号传输效果。
    使用建议:
    - 在选择电缆长度时,应考虑所需的弯曲半径,以避免过度弯曲导致损坏。
    - 保持电缆远离高温源和尖锐物体,防止物理损伤和热老化。
    - 确保电缆的接地良好,以减少干扰和提高信号传输质量。

    5. 兼容性和支持


    Alpha Wire 652203 电缆与大多数标准接口兼容,可以与其他品牌的电线和设备配合使用。Alpha Wire 提供全面的技术支持和服务,包括产品选型、安装指导和技术咨询,以确保用户能够充分利用该电缆的各项功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆断裂 | 使用具有足够弯曲半径的弯管夹具进行保护,避免过度弯曲。 |
    | 信号干扰 | 检查接地情况,确保电缆屏蔽层良好接地。 |
    | 电缆过热 | 尽量将电缆远离高温源,或者增加散热措施。 |

    7. 总结和推荐


    Alpha Wire 652203 电缆是一款高性能、多功能的柔性控制电缆,适合于多种工业自动化应用。其出色的柔韧性和耐用性使其在严苛的工作环境中表现优异,非常适合需要高频度弯曲和高可靠性传输的应用场合。强烈推荐给需要在自动化设备和机器人中使用电缆的工程师和技术人员。

652203 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

652203 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

652203 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 652203 SL001 652203 SL001数据手册

652203 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
