首页  >  产品百科  >  6364 SL002

6364 SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775383
供应商: 海外现货
标准整包数: 152

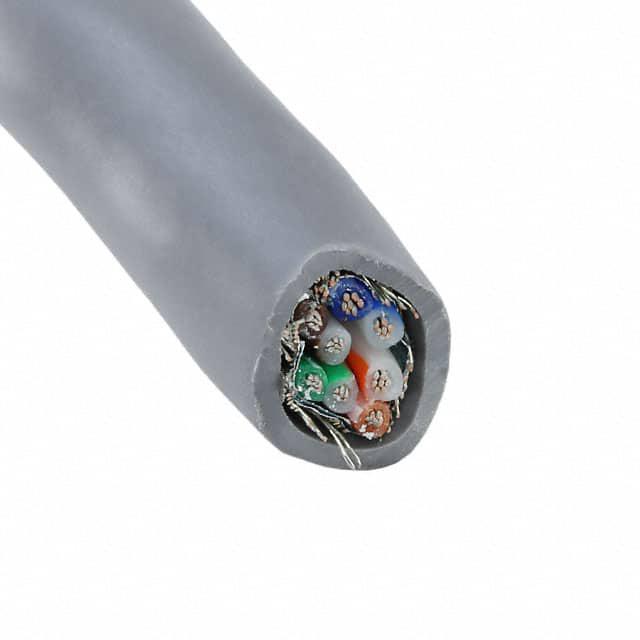

ALPHA WIRE 多芯线缆 6364 SL002

6364 SL002概述

    Alpha Wire 6364 技术手册综述

    产品简介


    Alpha Wire 6364 是一种高可靠性电缆组件,主要应用于工业自动化、仪器仪表和通信等领域。它采用4对双绞线设计,具有良好的电磁屏蔽效果,能够在复杂环境中稳定传输信号。

    技术参数


    - 导体规格:24 AWG(7/32)镀锡铜线
    - 绝缘材料:聚氯乙烯(PVC),半硬质,壁厚0.010英寸,总外径0.044英寸
    - 成缆方式:4对导线绞合,最小绞合节距为9.6转/英尺
    - 护套材料:聚氯乙烯(PVC),壁厚0.032英寸,总外径0.265英寸(最大0.280英寸)
    - 护套颜色:石板色(SLATE)
    - 电压等级:300 V RMS
    - 阻抗:75 欧姆
    - 温度范围:-20°C 至 80°C
    - 弯曲半径:10倍电缆直径
    - 拉力:最大35磅
    - 认证标准:UL AWM/STYLE 2464 80°C / 300 VRMS;CSA International C(UL) TYPE CMG 60°C;CE: EU Low Voltage Directive 2006/95/EC;符合欧盟RoHS指令(RoHS2和RoHS3)

    产品特点和优势


    Alpha Wire 6364 的主要优势在于其高性能和高可靠性。其采用的双绞线设计有效降低了电磁干扰,而铝/聚酯薄膜箔+编织网的双重屏蔽结构进一步提升了抗干扰能力。此外,其出色的机械强度使其适用于恶劣的工作环境。

    应用案例和使用建议


    Alpha Wire 6364 常用于工业控制系统、机器人技术、测试与测量设备及电信网络等领域。例如,在工业自动化系统中,它可以用于信号传输,确保系统的可靠性和稳定性。为了更好地利用该电缆组件,建议在安装过程中注意避免过度弯曲和扭曲,以保持其机械和电气性能。

    兼容性和支持


    Alpha Wire 6364 与多种标准和认证兼容,如UL AWM/STYLE 2464、CSA International C(UL) TYPE CMG等。Alpha Wire 提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查。

    常见问题与解决方案


    1. 问题:电缆弯曲半径过小导致断裂
    - 解决办法:确保弯曲半径不小于10倍电缆直径。
    2. 问题:电磁干扰问题
    - 解决办法:使用正确的接地方法,确保屏蔽层完整连接。
    3. 问题:电缆拉力过大导致损坏
    - 解决办法:在安装过程中避免对电缆施加超过35磅的拉力。

    总结和推荐


    Alpha Wire 6364 以其卓越的电磁屏蔽性能、稳定的电气特性和广泛的适用性,在众多工业应用中表现出色。它是一款值得信赖的产品,适合于需要高可靠性信号传输的应用场合。强烈推荐在工业自动化、仪器仪表和通信系统中使用。
    如果您有任何疑问或需要更多技术支持,请联系 Alpha Wire 官方技术支持团队。

6364 SL002参数

参数
500.0' (152.4m)
零件状态 在售

6364 SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6364 SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6364 SL002 6364 SL002数据手册

6364 SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
