86503CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105224
供应商: 海外现货
标准整包数: 1

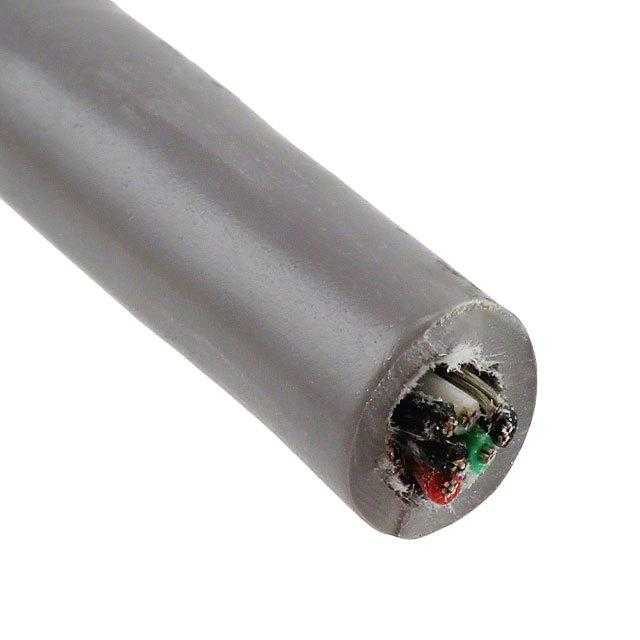

ALPHA WIRE 多芯线缆 86503CY SL001

86503CY SL001概述

    Alpha Wire 86503CY 数据电缆技术手册

    产品简介


    Alpha Wire 的86503CY数据电缆是一款专为各种工业应用设计的高可靠性数据传输线缆。它主要应用于工业自动化、机器人技术、过程控制等领域,凭借其优异的电气性能和机械强度,在信号传输和抗干扰方面表现出色。这款电缆具有优良的灵活性和耐用性,能够在恶劣环境下长期稳定工作。

    技术参数


    - 结构组成
    - 导体:7/34规铜,镀锡铜导体直径为0.019英寸。
    - 绝缘层:0.010英寸壁厚,半刚性PVC材料,总直径为0.039英寸。
    - 颜色编码:黑色-红色、黑色-白色、黑色-绿色。
    - 电线对:由两根导体组成,扭绞密度不小于每英尺12个扭绞。
    - 缆线组装:3个组件绞合在一起,最小扭绞密度为每英尺8个扭绞。
    - 屏蔽:柔性铝/聚酯膜,重叠率不低于25%,金属箔面向外。
    - 排流线:7/34规铜,镀锡铜导体。
    - 编织层:编织铜丝,覆盖率达到85%以上。
    - 外护套:0.040英寸壁厚,硬质PVC材料,颜色为SLATE。
    - 性能参数
    - 工作温度范围:静态条件下-10至105°C,动态条件下5至105°C。
    - 弯曲半径:静态下10倍电缆直径,动态下15倍电缆直径。
    - 最大拉力:19.9磅。
    - 电压额定值:300 V RMS。
    - 特性阻抗:83 Ω。
    - 相互电容:每英尺23 pF(1 kHz)。
    - 接地电容:每英尺41 pF(1 kHz)。
    - 电感:每英尺0.2 μH(1 kHz)。
    - 导体直流电阻:每1000英尺42 Ω(20°C)。
    - 整体屏蔽直流电阻:每1000英尺3.6 Ω(20°C)。
    - 认证与标准
    - UL/CSA认证:符合AWM/STYLE 10002、AWM/STYLE 2661、AWM/STYLE 21894等标准,适用于105°C / 300 VRMS环境。
    - CE认证:符合欧盟低电压指令2014/35/EU及REACH、RoHS等环保法规。
    - 其他认证:包括CMG、FT4、SUN RES 60C OIL等。

    产品特点和优势


    86503CY数据电缆以其高柔韧性、优良的电气特性和卓越的环境适应能力而著称。其独特的多层结构不仅提供了出色的电磁干扰屏蔽效果,还确保了信号传输的高稳定性和高可靠性。这种电缆能够承受广泛的温度变化,并且具备优秀的弯曲性能,适合在复杂的工作环境中长时间运行。

    应用案例和使用建议


    在工业自动化领域,86503CY数据电缆广泛应用于生产线上的数据传输和控制信号连接。为了最大化发挥其性能,建议在安装时注意以下几点:
    - 确保电缆的弯曲半径符合制造商的要求。
    - 避免电缆受到过度拉伸或扭曲。
    - 在可能的情况下,采用电缆管理系统来保护电缆并保持整齐布局。

    兼容性和支持


    86503CY数据电缆经过严格测试,确保与其他电子元件的兼容性。制造商提供详尽的技术支持文档,包括安装指南和维护手册,以帮助客户更好地理解和利用该产品。

    常见问题与解决方案


    1. 问题:电缆在高温下出现故障
    - 解决方案: 确认工作环境温度不超过电缆的最大允许值,适当调整设备布置以避免热源。
    2. 问题:信号传输质量下降
    - 解决方案: 检查所有接头是否正确连接,并确认没有外部干扰源影响信号传输。
    3. 问题:电缆破损
    - 解决方案: 在固定电缆时避免过度拉扯,定期检查电缆是否有磨损或损坏迹象。

    总结和推荐


    总体而言,Alpha Wire 86503CY数据电缆以其高可靠性和广泛适用性在市场上脱颖而出。它的卓越性能使其成为工业自动化领域的理想选择。如果您正在寻找一款在恶劣环境中有出色表现的数据传输电缆,强烈推荐您考虑使用86503CY数据电缆。

86503CY SL001参数

参数
1000.0'(304.8m)
零件状态 在售

86503CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86503CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86503CY SL001 86503CY SL001数据手册

86503CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
