3203 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: CABLE WITH SLATE JACKET COLOR AND 1000 FT PACKAGING
供应商型号: 2775657
供应商: 海外现货
标准整包数: 305

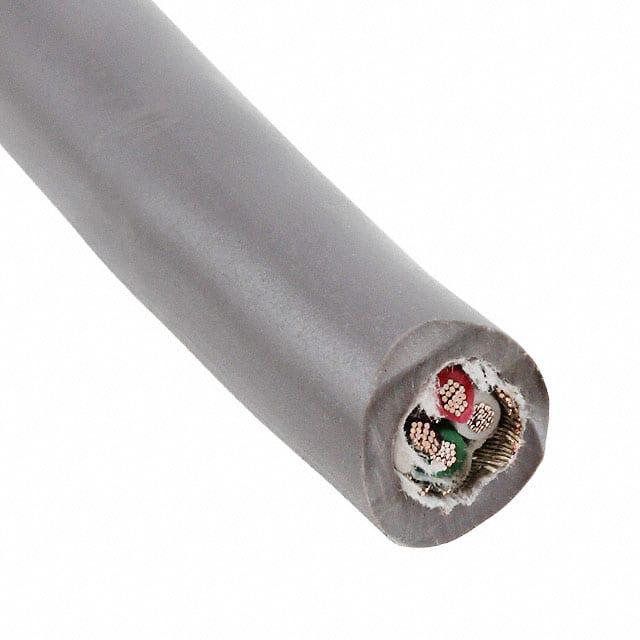

ALPHA WIRE 多芯线缆 3203 SL001

3203 SL001概述

    产品概述:3203电缆组件

    产品简介


    本产品为3203号电缆组件,是一款高品质、高性能的电气设备连接线缆。它由4芯导体组成,主要用于工业自动化、数据传输、监控系统等多个领域,具有卓越的物理和电气特性,适用于各种恶劣环境条件下的稳定运行。

    技术参数


    - 结构组成:
    - 导体规格:26 AWG(7/34)镀锡铜丝,直径约为0.019英寸。
    - 绝缘层:外径0.045英寸,由PVC(0.010英寸)和尼龙(0.003英寸)材料制成。
    - 缆芯结构:4芯导体绞合,最小每英尺8次绞合。
    - 铠装层:镀锡铜编织屏蔽层,覆盖率达到90%以上。
    - 外护套:外径0.166至0.179英寸,厚度0.016英寸,材质为PVC,颜色为石板灰(SLATE)。

    - 电气特性:
    - 电压额定值:600 V RMS。
    - 容量:每英尺34皮法(pF),1kHz时导体到导体间的电容。
    - 接地电容:每英尺61皮法(pF),1kHz时。
    - 电感:每英尺0.22微亨(μH)。
    - 导体直流电阻:每1000英尺20°C时约为41欧姆(Ω)。
    - 铠装层直流电阻:每1000英尺20°C时约为5.2欧姆(Ω)。
    - 物理与机械特性:
    - 温度范围:-55°C 至 105°C。
    - 弯曲半径:10倍电缆直径。
    - 最大拉力:12.7磅(lbs)。
    - 环保标准:
    - 符合欧盟RoHS 2及RoHS 3指令要求。
    - 符合REACH法规。
    - 不含限制物质SVHC。
    - 符合美国加州65号提案(Proposition 65)。

    产品特点和优势


    - 高可靠性:采用高标准材料,具备优良的机械强度和耐久性。
    - 广泛的应用:适用于严苛环境下的各类应用,如工业控制、数据传输等领域。
    - 高效能:具备优异的电气性能,确保信号传输的稳定性和准确性。
    - 环保设计:符合多项环保标准,无毒无害,减少对环境的影响。

    应用案例和使用建议


    - 应用场景:3203电缆组件在工业自动化设备中用于信号传输和电源连接。例如,在工业机器人系统中,它可以用于连接控制系统与驱动电机。
    - 使用建议:在安装过程中,应注意保持电缆弯曲半径至少为电缆直径的10倍,以避免损坏绝缘层。此外,避免将电缆长时间暴露在极端温度环境中,以防性能下降。

    兼容性和支持


    - 兼容性:该产品可与其他标准电气设备和系统兼容。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括使用咨询、故障诊断等。

    常见问题与解决方案


    - 问题一:电缆在高温环境下出现性能下降。
    - 解决办法:确保电缆安装环境不超过产品规格内的最高温度限制。
    - 问题二:电缆弯曲半径过小导致断裂。
    - 解决办法:按照说明书要求设置足够的弯曲半径,以防止损坏。

    总结和推荐


    综上所述,3203电缆组件凭借其卓越的性能、广泛的应用领域以及良好的兼容性,成为市场上极具竞争力的产品。我们强烈推荐此产品用于需要高度可靠和稳定信号传输的应用场景。

3203 SL001参数

参数
1000.0' (304.8m)
应用等级 工业级
零件状态 在售

3203 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3203 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 3203 SL001 3203 SL001数据手册

3203 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
