5477C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775773
供应商: 海外现货
标准整包数: 305

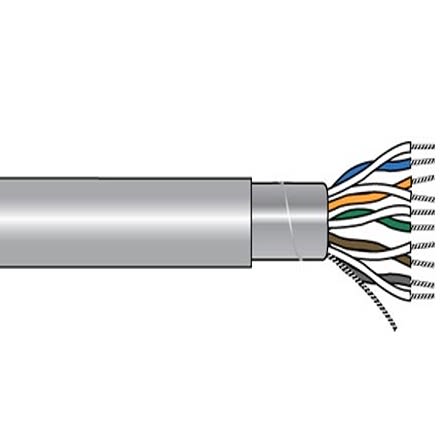

ALPHA WIRE 多芯线缆 5477C SL001

5477C SL001概述


    产品简介


    Alpha Wire 5477C电缆是一款高性能、高可靠性的多芯电缆,适用于多种工业和商业应用。这款电缆具有双绞线结构,提供7对线缆,每对线缆由两根带有绝缘层的镀锡铜导体组成。其主要功能是传输信号和数据,广泛应用于通信设备、自动化系统、机器人和工业控制等领域。

    技术参数


    - 导体规格:24 AWG(7/32英寸)
    - 绝缘材料:PVC(聚氯乙烯),半硬质
    - 壁厚:0.010英寸(典型值)
    - 护套直径:0.044英寸(典型值)
    - 绞合密度:9.6转/英尺(最小值)
    - 屏蔽层:铝/麦拉复合屏蔽,覆盖率为25%(最小值)
    - 护套颜色:石板灰
    - 温度范围:-20°C至80°C
    - 电压等级:300 VRMS
    - 特征阻抗:83Ω
    - 电容:22.5 pF/英尺(@1 kHz,典型值)
    - 互感电容:40 pF/英尺(@1 kHz,典型值)
    - 电感:0.19 µH/英尺(典型值)
    - 直流电阻:26Ω/1000英尺(@20°C,典型值)

    产品特点和优势


    Alpha Wire 5477C电缆具有以下显著特点和优势:
    - 卓越的屏蔽效果:采用铝/麦拉复合屏蔽,有效防止电磁干扰。
    - 可靠的机械强度:高强度的导体和绝缘材料确保长期稳定运行。
    - 广泛的温度适应性:-20°C至80°C的工作温度范围适合各种严苛环境。
    - 高可靠性:严格的制造工艺保证产品的长期可靠性。
    - 符合多项标准:满足UL AWM/STYLE 2464、CSA C(UL) TYPE CMG 60°C和CE欧盟低电压指令2014/35/EU等标准要求。

    应用案例和使用建议


    Alpha Wire 5477C电缆适用于多种应用场景,如工业自动化、机器人控制系统、传感器网络和远程监控系统。例如,在一个复杂的工业控制系统中,该电缆可以用于连接各类传感器和控制器,确保信号传输的稳定性和抗干扰能力。
    使用建议:
    - 在高温环境下使用时,应考虑额外的散热措施。
    - 在安装过程中,确保电缆不受过度弯曲和扭曲,以避免损坏导体和屏蔽层。
    - 定期检查电缆的磨损情况,及时更换损坏部分,以保证系统的稳定运行。

    兼容性和支持


    Alpha Wire 5477C电缆与多种电子设备和组件具有良好的兼容性。Alpha Wire提供了详尽的技术支持和售后服务,包括安装指导、故障排除和维修服务。此外,该产品还符合RoHS和REACH标准,确保环保合规性。

    常见问题与解决方案


    问题1:电缆在弯曲时容易断裂。
    - 解决方案:确保弯曲半径不小于电缆直径的10倍,并使用适当的固定装置减少应力。
    问题2:电缆在长时间运行后出现信号衰减。
    - 解决方案:检查电缆是否有磨损或损坏,及时更换,并确保连接处牢固。
    问题3:电缆在某些环境中信号干扰严重。
    - 解决方案:增加屏蔽层的层数或采用更高级别的屏蔽材料,提高抗干扰能力。

    总结和推荐


    Alpha Wire 5477C电缆是一款高性能、高可靠性的多芯电缆,特别适用于工业自动化、机器人控制和传感器网络等应用场景。其卓越的屏蔽效果、可靠的机械强度和广泛的温度适应性使其成为业界的首选。综上所述,强烈推荐使用这款电缆,以确保系统的稳定性和长期可靠性。

5477C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5477C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5477C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5477C SL001 5477C SL001数据手册

5477C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
