5480/19C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-1182469
供应商: 海外现货
标准整包数: 1

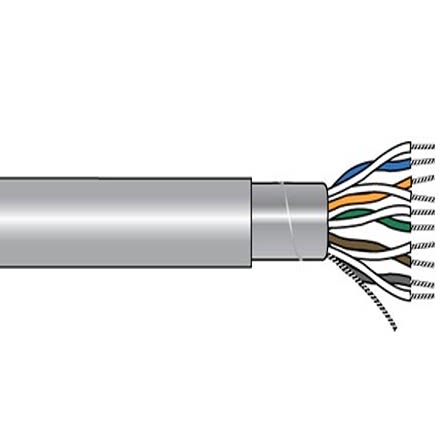

ALPHA WIRE 多芯线缆 5480/19C SL005

5480/19C SL005概述

    电子元器件产品技术手册:5480/19C电缆

    产品简介

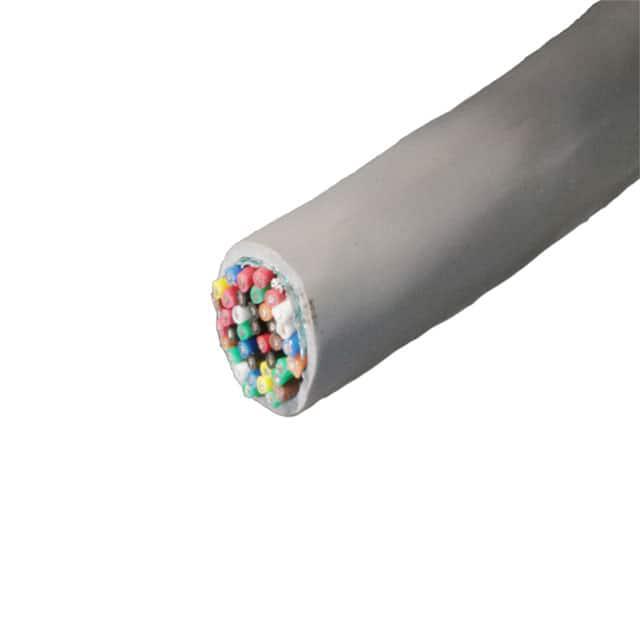

    5480/19C是一款由Alpha Wire制造的屏蔽双绞线电缆,具有高可靠性和多种应用场景。该电缆广泛应用于工业自动化、机器人技术、数据中心、安防系统等领域,特别是在需要传输模拟信号和数字信号的应用场景中表现出色。

    技术参数


    - 尺寸:外径约为0.445英寸(最大0.470英寸)
    - 导体规格:24 AWG单股镀锡铜
    - 绝缘层:0.010英寸厚的半硬质PVC
    - 成对绞合:最小9.6个绞合/英尺
    - 电缆组合:最小2.3个绞合/英尺
    - 护套:0.040英寸厚的PVC
    - 颜色:石板色
    - 温度范围:-20°C至80°C
    - 弯曲半径:至少为电缆直径的10倍
    - 电压额定值:300 VRMS
    - 电容值:22.5 pF/英尺(1 kHz)
    - 特性阻抗:83欧姆
    - 直流电阻:每1000英尺约26欧姆
    - 电磁干扰防护:铝/麦拉箔带,搭接20%(最小)

    产品特点和优势


    - 高可靠性:该电缆经过严格测试,确保在各种环境下均能稳定工作。
    - 电磁干扰防护:铝/麦拉箔带和镀锡铜排水线提供出色的电磁干扰保护。
    - 耐用性:弯曲半径小且易于安装,适应性强。
    - 环境友好:符合RoHS和REACH标准,无有害物质。

    应用案例和使用建议


    - 工业自动化:适用于复杂控制系统的布线,如PLC和传感器连接。
    - 机器人技术:提供可靠的信号传输路径,满足机器人精确控制的要求。
    - 数据中心:确保高速数据传输的稳定性,减少信号衰减。
    使用建议:
    - 确保电缆在安装时保持适当的弯曲半径,以避免损坏内部导体。
    - 定期检查电缆的物理损伤,特别是弯曲点和接头处。

    兼容性和支持


    - 该电缆符合UL AWM/STYLE 2464、CSA C(UL) TYPE CMG及CE标准,适用于各种电气和电子设备。
    - Alpha Wire提供详尽的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    - 问题1:电缆过热
    - 解决方案:确保正确安装并遵守温度限制。
    - 问题2:信号衰减
    - 解决方案:检查接头连接是否紧密,重新布置电缆,保持适当的弯曲半径。
    - 问题3:电磁干扰
    - 解决方案:检查屏蔽层是否完好,必要时更换新的电缆。

    总结和推荐


    5480/19C电缆凭借其高可靠性、卓越的电磁干扰防护能力和环保特性,在众多应用场景中表现出色。Alpha Wire提供的全面技术支持和服务也使其在市场上具有较强的竞争力。因此,强烈推荐使用这款产品,尤其是在工业自动化和数据中心项目中。

5480/19C SL005参数

参数
100.0' (30.5m)
零件状态 在售

5480/19C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5480/19C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5480/19C SL005 5480/19C SL005数据手册

5480/19C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
