58401 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-58401-1000
供应商: Mouser
标准整包数: 1

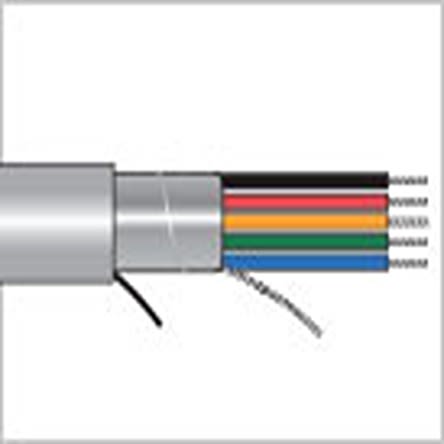

ALPHA WIRE 多芯线缆 58401 SL001

58401 SL001概述


    产品简介


    Alpha Wire公司生产的型号为58401的电子元器件是一款双绞屏蔽电缆,主要用于通信和控制信号传输领域。这款电缆具有优异的电磁干扰(EMI)防护能力,适用于各种复杂环境下的数据传输。其主要组成部分包括24 AWG导体、PVC绝缘层和屏蔽层,能够在特定温度范围内稳定运行。

    技术参数


    - 导体规格: 24 AWG,直径约为0.024英寸。
    - 绝缘层厚度: 0.008英寸,PVC材料,耐火等级符合Plenum标准。
    - 护套规格: 壁厚0.015英寸,PVC材料,颜色为SLATE,同样符合Plenum标准。
    - 对数及颜色: 包括一对导线,颜色为黑色和红色。
    - 成缆密度: 9.6扭/英尺。
    - 屏蔽层: 铝箔/聚酯膜复合屏蔽,覆盖率达到25%,箔层朝外。
    - 阻抗: 特性阻抗为43欧姆。
    - 电压等级: 300 VRMS。
    - 电容: 相互电容51 pF/英尺(1kHz),接地电容92 pF/英尺(1kHz)。
    - 电感: 0.18 μH/英尺。
    - 电阻: 导体直流电阻为23.7欧姆/1000英尺,屏蔽层直流电阻为20.7欧姆/1000英尺。

    产品特点和优势


    58401型电缆具有以下显著特点和优势:
    - 高抗干扰能力: 具备铝箔/聚酯膜复合屏蔽,有效防止电磁干扰,确保信号传输质量。
    - 耐火性: PVC绝缘和护套材料符合Plenum标准,可在火灾情况下提供更长的运行时间。
    - 低阻抗: 43欧姆的特性阻抗使其适合多种信号传输需求。
    - 耐用性: 具有较高的机械强度,可以承受较大的拉力(最大10.6磅)。
    - 环保: 符合欧盟RoHS指令、REACH法规以及加州Proposition 65标准,保证无有害物质。

    应用案例和使用建议


    应用案例
    该电缆常用于需要高性能数据传输的应用场合,如楼宇自动化系统、工厂自动化、计算机网络、安防监控等领域。例如,在楼宇自动化系统中,58401型电缆可以确保稳定的信号传输,不受周围环境的电磁干扰影响。
    使用建议
    1. 在安装过程中,应避免过度弯曲,保持弯曲半径大于10倍电缆直径,以减少信号衰减。
    2. 在高温环境下使用时,需注意电缆的工作温度范围,确保不超过75°C。
    3. 对于长期暴露于易燃环境的应用,建议使用带有Plenum标志的版本,以确保安全。

    兼容性和支持


    58401型电缆具有良好的兼容性,能够与其他标准的电子设备和配件无缝对接。Alpha Wire公司为其产品提供全面的技术支持和售后服务,用户可以通过公司网站获取详细的安装指南和技术文档。

    常见问题与解决方案


    1. 问题: 电缆在安装过程中发生断裂。
    - 解决方案: 确保安装过程中不进行过度弯曲,必要时可采用适当的弯曲辅助工具。
    2. 问题: 屏蔽效果不佳。
    - 解决方案: 检查屏蔽层是否正确连接,确保没有断开或损坏的情况。
    3. 问题: 信号传输不稳定。
    - 解决方案: 重新检查接线端子是否紧固,并确保电缆安装路径尽可能远离强电磁源。

    总结和推荐


    总体而言,Alpha Wire公司的58401型电缆凭借其出色的抗干扰能力和高度的可靠性,在工业自动化、楼宇自动化等领域表现出色。其环保特性和严格的质量控制也使其成为市场上的热门选择。对于需要高性能数据传输和严格环境要求的应用,强烈推荐使用该产品。

58401 SL001参数

参数
50.00' (15.24m)
零件状态 在售

58401 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

58401 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 58401 SL001 58401 SL001数据手册

58401 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
