6377 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable
供应商型号: 1872073
供应商: 海外现货
标准整包数: 305

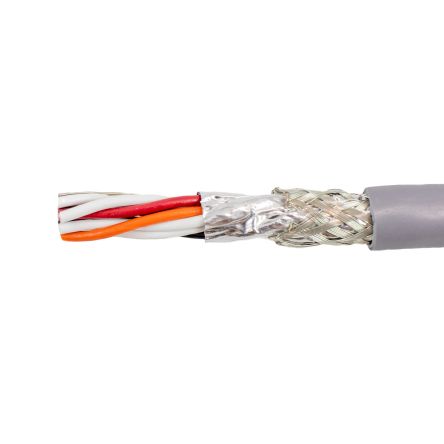

ALPHA WIRE 多芯线缆 6377 SL001

6377 SL001概述


    产品简介


    产品名称:Alpha Wire Part Number 6377
    产品类型:屏蔽电缆
    主要功能:用于信号传输和控制的屏蔽电缆
    应用领域:广泛应用于工业自动化、建筑布线、仪器仪表等领域

    技术参数


    - 导体:22 AWG(7/30)镀锡铜,直径为0.030英寸
    - 绝缘层:0.010英寸厚的PVC,半硬质,外径为0.050英寸
    - 护套:0.032英寸厚的PVC,标准色为石板灰(SLATE)
    - 屏蔽层:铝/聚酯膜屏蔽,25%重叠,铜箔朝外,排水线为24 AWG(7/32)镀锡铜,编织层覆盖率为65%
    - 温度范围:-20°C 至 80°C
    - 电压等级:300 VRMS
    - 阻抗:70 Ω
    - 电容:互电容35 pF/英尺,接地电容63 pF/英尺(1 kHz时)
    - 电阻:导体直流电阻为16.6 Ω/1000英尺,屏蔽层直流电阻为3 Ω/1000英尺(20°C时)

    产品特点和优势


    - 高性能屏蔽:双层铝/聚酯膜屏蔽层和铜箔层,确保低噪声干扰,适用于强电磁干扰环境。
    - 高可靠性:导体采用镀锡铜材料,提高了耐腐蚀性和抗氧化能力。
    - 灵活耐用:电缆弯曲半径小,仅需10倍电缆直径,易于安装和维护。
    - 环保合规:符合RoHS、REACH、CE等国际标准,不含有害物质。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于电机、传感器、控制系统的信号传输。
    - 建筑布线:楼宇自动化系统中的网络连接。
    - 仪器仪表:测量和测试设备的数据传输。
    使用建议
    - 在安装过程中注意避免过度弯曲,保持最小弯曲半径。
    - 定期检查屏蔽层的完整性,确保长期稳定运行。
    - 在高湿度环境中使用时,应采取适当的防护措施。

    兼容性和支持


    - 兼容性:适用于多种电气设备和系统,如UL AWM/STYLE 2464、CSA International CMG等。
    - 支持和服务:Alpha Wire提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 弯曲半径问题
    - 解决方案:确保弯曲半径至少为10倍电缆直径,以防止损坏。
    2. 屏蔽效果不佳
    - 解决方案:检查屏蔽层的完整性和接地点的连接情况,必要时进行重新连接。
    3. 电气特性不稳定
    - 解决方案:检查连接器和端子的接触情况,确保所有接口都牢固可靠。

    总结和推荐


    综合评估:
    - 优点:优异的屏蔽性能、高可靠性、环保合规、易安装。
    - 缺点:价格相对较高,但性价比高。
    推荐:Alpha Wire Part Number 6377是一款值得推荐的屏蔽电缆,适用于需要高可靠性、强电磁干扰防护的应用场景。无论是工业自动化还是建筑布线,都能满足用户的需求。

6377 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6377 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6377 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6377 SL001 6377 SL001数据手册

6377 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
