470215CY CL033

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 1811808
供应商: 海外现货
标准整包数: 100

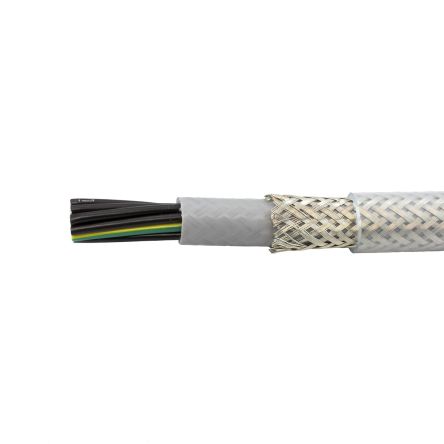

ALPHA WIRE 多芯线缆 470215CY CL033

470215CY CL033概述

    ALPHA WIRE Product Technical Manual: 470215CY Control Cable

    1. 产品简介


    ALPHA WIRE的产品型号为470215CY的控制电缆是一款专为工业自动化系统设计的高性能多芯电缆。此款电缆由两股1.5平方毫米的裸铜导体构成,内部绝缘材料采用PVC(聚氯乙烯),外部为双层PVC护套。屏蔽层由镀锡铜编织网构成,提供良好的电磁干扰(EMI)防护。其主要功能包括数据传输和信号控制,在诸如机器人控制、工业自动化、安防系统等应用场景中发挥重要作用。

    2. 技术参数


    - 构造和直径:单根导体直径1.52mm,绝缘层厚0.40mm(±0.1mm公差),护套厚0.90mm(±0.25mm公差)。导线颜色为黑色,标签信息按照Alpha Wire标准标记。
    - 电性能:最大直流电阻为13.3Ω/km(20°C时),电压额定值为300/500VRMS。
    - 机械与物理属性:静态温度范围为-40°C至80°C,动态温度范围为-30°C至70°C。弯曲半径要求静态为电缆直径的6倍,动态为20倍。具备抗UV及阳光辐射能力。
    - 环境合规性:符合CE欧盟低电压指令2014/35/EU和RoHS2指令,满足REACH规定,无有害物质超标。

    3. 产品特点和优势


    - 高可靠性:采用镀锡铜编织网作为屏蔽层,提供卓越的EMI防护,确保在恶劣环境下的稳定通信。
    - 长寿命:选用高质量PVC材料,具备优异的抗老化性能和耐化学品性,延长使用寿命。
    - 灵活性:即使在动态环境中,依然保持良好的柔韧性和弯曲性能,适用于复杂多变的工业环境。
    - 多功能应用:不仅限于简单的信号传输,还可以用于多种工业自动化控制系统中,如机器人控制、安防系统等。

    4. 应用案例和使用建议


    应用案例:
    - 在机器人控制领域,这种电缆因其稳定的信号传输能力和抗干扰能力被广泛应用于各类机器人手臂控制系统中。
    - 在安防监控系统中,由于具备良好的物理强度和弯曲性能,它被用来连接各种传感器和控制器,确保视频信号的清晰度。
    使用建议:
    - 在选择电缆路径时,应尽量避免高电流或强磁场区域,以减少外界因素对信号传输的影响。
    - 对于长时间运行的应用场景,建议定期检查电缆接头和固定点,防止因长时间振动导致的松动或磨损。

    5. 兼容性和支持


    该电缆支持连续长度包装,适用于各种安装需求。制造商提供了包括技术咨询、安装指导以及售后服务在内的全面支持体系,确保客户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆信号传输不稳定 | 检查屏蔽层连接是否良好,确认接地是否正确;更换受损部位的电缆。 |
    | 长时间使用后电缆外皮硬化 | 更换新电缆;对电缆进行适当的预处理,例如增加保护套或使用更耐用的材料。 |

    7. 总结和推荐


    总体而言,ALPHA WIRE 470215CY控制电缆凭借其卓越的电性能、机械特性和环境适应能力,在众多工业自动化应用场景中表现出色。特别是其出色的EMI防护能力和高灵活性,使其成为复杂工业环境中理想的通信解决方案。强烈推荐这一产品给需要可靠、高效通信传输解决方案的工业自动化项目。

470215CY CL033参数

参数
328.1' (100.0m)
应用等级 工业级
零件状态 在售

470215CY CL033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

470215CY CL033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 470215CY CL033 470215CY CL033数据手册
