01-0021

产品分类: 原型开发工具
厂牌: VERO TECHNOLOGIES

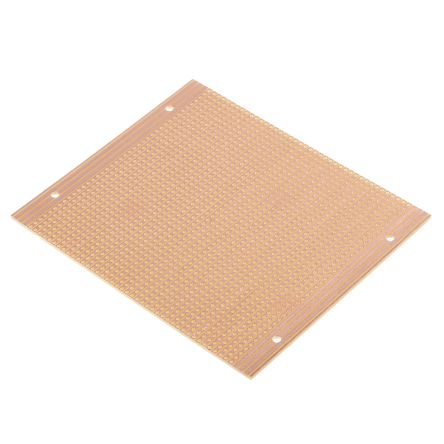

产品描述: Vero Technologies 单面条板, 121.92 x 101.6mm
供应商型号: 1004081
供应商: 海外现货
标准整包数: 1
VERO TECHNOLOGIES 原型开发工具 01-0021

01-0021概述

    非Eurocard原型板技术手册

    1. 产品简介


    Veroboard和Verostrip是专为开发和原型设计而设计的单面铜箔电路板。Veroboard主要用于硬连线连接离散组件,适用于模拟电路,同时也适用于需要多个公共总线或信号线的应用场景。Verostrip则是一种改进版的Veroboard,旨在提供一个简单且经济的离散组件或集成电路安装板。这些电路板非常适合在各种应用中使用,例如常规标签条或组板的应用。

    2. 技术参数


    | 板材尺寸 | 穿孔铜轨数 | 每轨穿孔数 | 基材 | 订购代码 |

    | 121.92 x 101.60 mm | 41 | 44 | SRBP 01-0021 |
    | 100.84 x 162.56 mm | 28 | 64 | SRBP 07-0008 |
    | 111.76 x 176.53 mm | 40 | 61 | SRBP 01-0014 |
    | 204.75 x 393.70 mm | 78 | 155 | SRBP 67-1902 |
    | 95.10 x 454.66 mm | 34 | 179 | Epoxy 01-0112 |
    | 95.10 x 454.66 mm | 34 | 179 | SRBP 01-0040 |
    | 119.38 x 454.66 mm | 36 | 179 | SRBP 01-0041 |
    | 119.38 x 454.66 mm | 38 | 179 | SRBP 01-0043 |
    | 179.07 x 454.66 mm | 60 | 179 | SRBP 01-0042 |
    | 100.00 x 500.00 mm | 36 | 197 | SRBP 01-27567 |
    | 100.00 x 500.00 mm | 36 | 197 | Epoxy 01-27568 |
    注:孔间距为2.54 x 2.54 mm,孔径为1.02 mm。

    3. 产品特点和优势


    - Veroboard
    - 适用于硬连线连接离散组件。
    - 提供多种标准尺寸。
    - 可选择不同孔径和网格间距。
    - Verostrip
    - 适用于硬连线连接离散组件。
    - 中央轨道已经断开,便于使用。

    4. 应用案例和使用建议


    - 应用案例
    - 在模拟电路开发中,Veroboard可直接用于硬连线连接,如放大器、滤波器等。
    - Verostrip适用于简单的离散组件安装,如传感器接口电路。
    - 使用建议
    - 在进行模拟电路开发时,建议使用Veroboard以确保电路稳定可靠。
    - Verostrip更适合于需要简单布局和低成本的应用场景。

    5. 兼容性和支持


    - 兼容性
    - Veroboard和Verostrip与大多数常见的电子组件兼容,如电阻、电容、晶体管等。
    - 支持
    - Verotech公司提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训。

    6. 常见问题与解决方案


    - 问题:如何处理Veroboard上的错误焊接?
    - 解决方案:使用烙铁和焊锡膏重新焊接正确的焊点,必要时可使用吸锡带清除错误焊点。

    - 问题:Veroboard上的孔容易损坏怎么办?
    - 解决方案:在穿孔前先检查孔的位置,确保准确无误。如果孔损坏,可以使用导线绕过损坏的孔继续连接。

    7. 总结和推荐


    Veroboard和Verostrip作为单面铜箔电路板,具有广泛的适用性和良好的性能。它们在模拟电路开发和原型设计中表现出色,提供了多种标准尺寸和配置选项。Verotech公司提供的技术支持和售后服务也为用户带来了便利。总体而言,我们强烈推荐这两款产品给需要进行模拟电路开发和原型设计的专业人士和爱好者。

01-0021参数

参数
长*宽*高 121.92mm(长度)*101.6mm(宽度)

01-0021厂商介绍

Vero Technologies是一家全球领先的CAD/CAM软件解决方案提供商,专注于金属加工行业。公司的主要产品包括:

1. Radical软件:一款强大的CAM软件,适用于2D、3D和5轴加工,广泛应用于****、汽车、模具制造等行业。

2. Edgecam软件:一款易于使用的CAM解决方案,特别适合复杂零件的加工,广泛应用于模具、原型制造和教育领域。

3. WorkNC软件:一款高效的CAM软件,特别适合高效率、高精度的加工需求,广泛应用于模具制造、****和医疗设备行业。

4. WorkXplore 3D软件:一款专业的3D CAD模型查看和分析软件,支持多种文件格式,广泛应用于设计验证和制造准备阶段。

Vero Technologies的优势在于其软件的高性能、易用性和广泛的行业适用性。公司致力于技术创新,以满足不断变化的市场需求,帮助用户提高生产效率和产品质量。

01-0021数据手册

厂牌 PDF简要描述 下载
VERO TECHNOLOGIES 原型开发工具 VERO TECHNOLOGIES 01-0021 01-0021数据手册

01-0021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.6324
10+ ¥ 54.9234
20+ ¥ 53.1419
50+ ¥ 51.8566
库存: 11
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.63
