BQ25750RRVR

产品分类: 电池充电器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: BQ25750RRVR
供应商: 国内现货
标准整包数: 1000

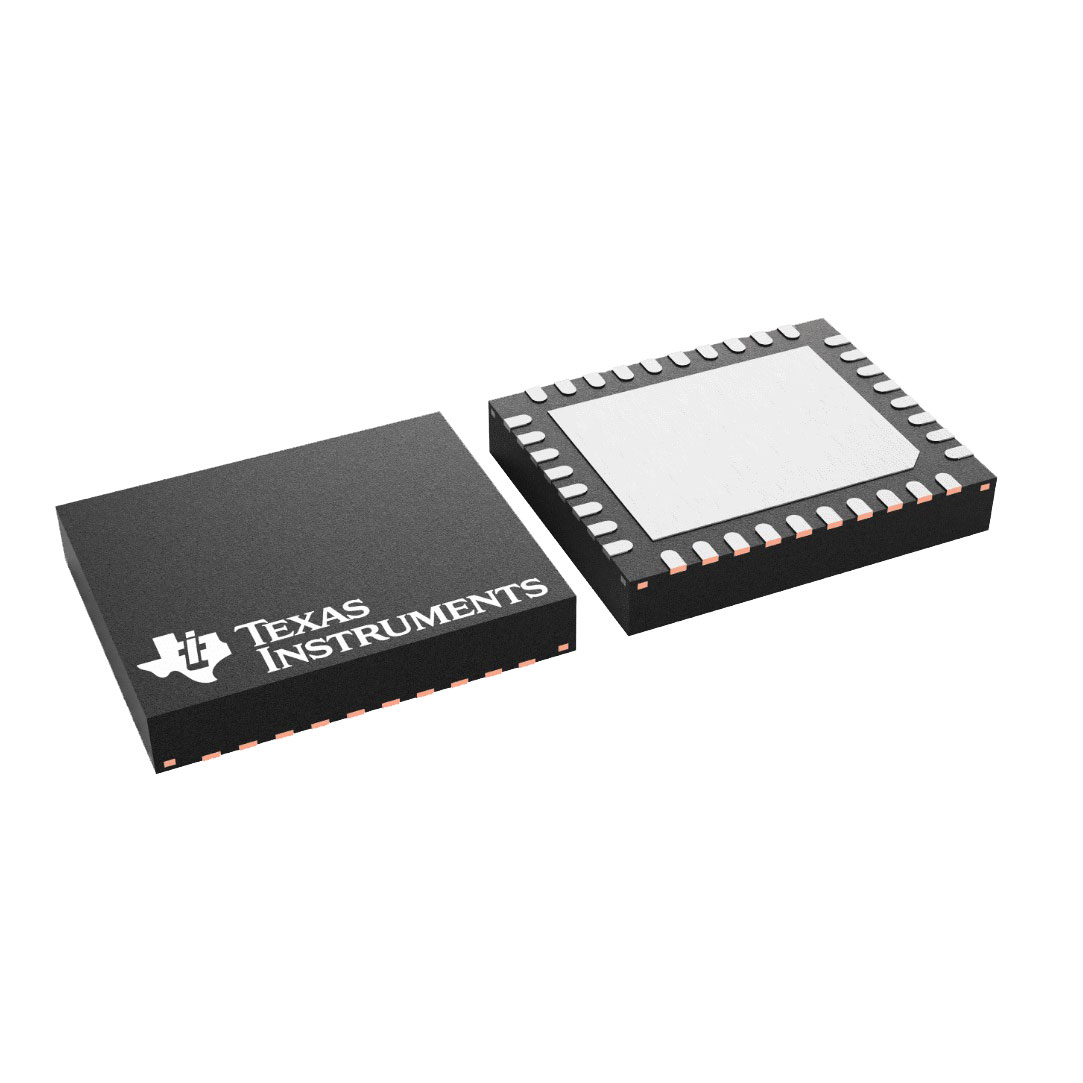

TEXAS INSTRUMENTS 电池充电器 BQ25750RRVR

BQ25750RRVR概述

    # BQ25750 单芯片双向升压降压电池充电控制器

    产品简介


    BQ25750 是一款高性能的双向升压降压电池充电控制器,专为锂电池(Li-Ion)、锂聚合物电池(Li-Poly)和磷酸铁锂电池(LiFePO4)设计。它具有广泛的输入电压范围(4.2V 至 70V)和电池电压范围(最高可达70V),支持单节至多节电池组充电。BQ25750 采用 NFET 驱动器实现高效的同步升压降压转换,并提供精确的充电电流和电压调节。此产品适用于多种高功率需求的应用场景,例如无绳电动工具、太阳能储能系统、无人机、医疗设备(如床边监护仪和超声设备)等。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.2V 至 70V |
    | 电池电压范围 | 最高达 70V |
    | 充电拓扑 | 同步升压降压型 |
    | 工作频率范围 | 200 kHz 至 600 kHz |
    | 输入电流调节范围 | 400 mA 至 20 A,步进 50 mA |
    | 输入过压保护 | 调节窗口为 3.3V 至 65V |
    | 充电精度 | 电压:±0.5%,电流:±3% |
    | 工作温度范围 | -40°C 至 125°C |
    | 封装类型 | 36 引脚 5 mm × 6 mm QFN |

    产品特点和优势


    BQ25750 的显著特点包括:
    1. 高效率:通过直接功率路径管理,支持系统电源选择、动态功率管理,有效减少功耗并提高整体效率。
    2. 多功能支持:支持多种电池化学体系的充电,包括锂离子、锂聚合物和磷酸铁锂电池。
    3. 高集成度:集成了环路补偿电路和软启动功能,无需额外外部组件即可快速部署。
    4. 双向操作:支持反向模式,可用于 USB-PD 扩展电源范围(EPR)。
    5. 高安全性:具备完善的保护机制,包括过压/欠压保护、过流保护、短路保护和热关断。
    这些特点使 BQ25750 在便携式大功率设备中表现出色,尤其在需要长续航时间和高效能的场景下具有显著优势。

    应用案例和使用建议


    应用案例
    - 无绳电动工具:利用 BQ25750 的高效充电特性,延长工具运行时间。
    - 太阳能储能系统:通过双向充放电支持实现能源优化配置。
    - 医疗设备:提供高精度和安全性的电池管理系统。
    使用建议
    1. 散热设计:由于高功率应用可能导致发热,确保良好的 PCB 散热设计和导热通孔连接。
    2. 参数配置:根据实际应用需求合理调整输入电流、充电电压和频率设置,避免过度损耗。
    3. 保护机制启用:务必启用所有保护功能(如过压保护和过流保护),以确保设备安全运行。

    兼容性和支持


    BQ25750 支持 I²C 控制接口,可轻松与各种主机处理器集成。此外,其硬件电阻编程选项提供了灵活性,可在不依赖主机的情况下进行配置。TI 提供了详尽的技术文档和支持资源,包括设计指南、应用笔记和在线技术支持,便于开发者快速上手和部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电流无法达到设定值 | 检查 ILIMHIZ 引脚的编程电阻是否正确连接。 |
    | 输出电压不稳定 | 确保 FB 引脚上的电阻分压网络连接正确。 |
    | 设备无法正常启动 | 检查输入电压是否在有效范围内,并检查保护机制状态指示灯。|

    总结和推荐


    BQ25750 是一款高度集成且功能强大的双向升压降压电池充电控制器,特别适合需要宽输入电压范围和高效能管理的高端应用场景。其卓越的性能和易用性使其成为便携式和大功率设备的理想选择。推荐在开发涉及锂离子电池管理的应用时优先考虑这款产品,尤其是在需要优化空间、成本和效率的场景中。结合 TI 提供的丰富支持资源,能够大大简化开发流程,加快产品上市速度。
    结论:强烈推荐使用 BQ25750。

BQ25750RRVR参数

参数
化学特性 -
充电时间 -
电池尺寸 -
电池类型 -
额定功率 -
充电电流 -
最大输入电压 -
最小输入电压 -
安装方式 贴片安装
包装方式 卷带包装

BQ25750RRVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25750RRVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池充电器 TEXAS INSTRUMENTS BQ25750RRVR BQ25750RRVR数据手册

BQ25750RRVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 37.17
2000+ ¥ 36.225
3000+ ¥ 35.28
库存: 10000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 37170
