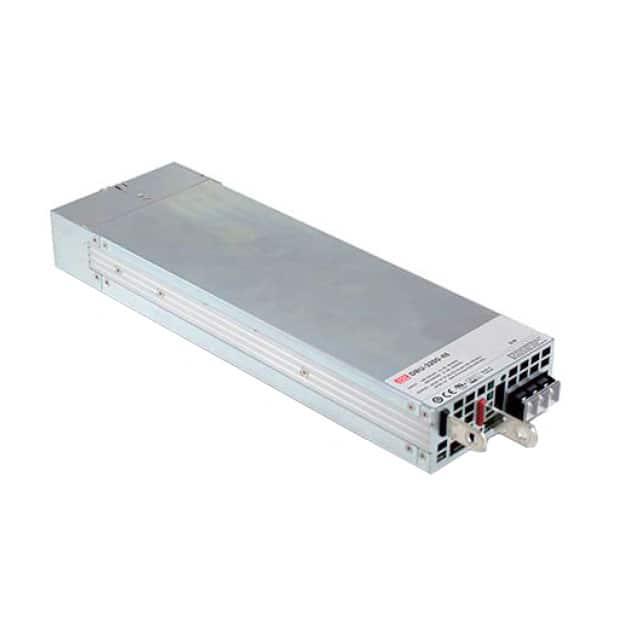

DBU-3200-24

产品分类: 电池充电器
厂牌: MEAN WELL/台湾明纬
产品描述: 90V(AC),127V(DC) 264V(AC),370V(DC) 铅酸,锂离子 110A 铅酸电池,锂离子电池 底座安装 325.8mm*107mm*41mm
供应商型号: DBU-3200-24
供应商: TME
标准整包数: 1
MEAN WELL/台湾明纬 电池充电器 DBU-3200-24

DBU-3200-24概述

    # 3200W 智能单输出电池充电器 DBU-3200 系列技术手册解析

    产品简介


    基本信息
    3200W 智能单输出电池充电器 DBU-3200 系列是一款高性能充电器,专为各种类型的电池(包括铅酸电池、锂电池)设计。该系列充电器提供 24V 和 48V 输出电压,最大功率达到 3200W,能够满足高功率需求场景下的电池充电要求。
    主要功能
    - 智能三阶段充电曲线:支持默认和自定义充电曲线,确保不同电池类型的最优充电效果。
    - 远程控制与编程:可通过 PMBus 接口实现输出电压和电流的编程及监控。
    - 温度补偿:通过外部 NTC 温度传感器自动调节充电电压,保护电池寿命。
    - 多重保护功能:具备过温、过压、短路、浪涌等多种保护机制。
    应用领域
    - 数据中心后备电源
    - 工业储能系统
    - 通信基站供电
    - 太阳能储能设备

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 24V/48V |
    | 输出电压调整范围 | ±75%~±125% |
    | 最大输出电流 | 110A(24V)/ 55A(48V) |
    | 输入电压范围 | 90~264VAC |
    | 输入频率范围 | 47~63Hz |
    | 功率因数 | ≥0.97 |
    | 效率 | ≥93.5% |
    | 冷启动电流 | ≤17A |
    | 过温保护 | 自动关机,恢复正常后重启 |
    | 工作温度范围 | -30℃~+70℃ |
    | 工作湿度范围 | 20%~90%,无冷凝 |
    | 防护等级 | IP65 |

    产品特点和优势


    独特功能
    1. 智能三阶段充电:精确的恒流、恒压、浮充模式,有效延长电池使用寿命。
    2. 远程编程能力:通过 PMBus 接口,可灵活设置输出电压和电流,适应多种应用场景。
    3. 多重保护措施:内置过温、过压、短路等保护功能,保障设备和电池的安全。
    4. 高效率设计:采用先进的 PFC 和 PWM 技术,实现高达 93.5% 的转换效率。
    市场竞争力
    - 高功率密度:相比同类产品,体积小巧但性能卓越。
    - 长期可靠性:经过严格的环境测试和认证,适合恶劣工业环境。
    - 易于集成:支持标准化接口和协议,便于与其他设备协同工作。

    应用案例和使用建议


    应用案例
    1. 数据中心备用电源:DBU-3200 系列可作为 UPS 后备电池的高效充电器,确保电力系统的持续运行。
    2. 太阳能储能系统:结合光伏系统使用时,可通过调节输出电压来匹配不同容量的储能电池。
    使用建议
    - 在多台并联使用时,确保每台设备间的输出电压差不超过 0.2V,并严格遵守负载分配原则。
    - 定期检查 NTC 温度传感器的工作状态,避免因温度异常导致的充电中断。
    - 若需要更改默认充电曲线,请参考安装手册详细说明。

    兼容性和支持


    兼容性
    - 协议支持:符合 PMBus Rev. 1.1 协议,便于集成至智能管理系统。
    - 安全认证:获得 UL62368-1、TUV EN62368-1 等多项国际安全标准认证。
    支持服务
    - 提供详尽的技术文档和用户指南。
    - MEAN WELL 官方技术支持团队提供 7×24 小时在线服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部 NTC 温度传感器是否正确连接 |
    | 设备频繁触发过温保护 | 减少负载或改善散热条件 |
    | PMBus 接口无法通讯 | 确认硬件连接正确,重新刷新固件 |

    总结和推荐


    综合评估
    3200W 智能单输出电池充电器 DBU-3200 系列凭借其智能化设计、高效节能以及高可靠性,在工业储能和备用电源领域表现出色。无论是从技术参数还是实际应用角度来看,都具有显著优势。
    推荐理由
    - 高效稳定的性能使其成为高功率电池管理的理想选择。
    - 智能化功能丰富,适合需要复杂充电管理的应用场景。
    - 坚固耐用的设计和完善的售后服务体系,保证长期稳定运行。
    因此,我们强烈推荐此产品用于需要高性能电池充电解决方案的项目中。

DBU-3200-24参数

参数
化学特性 铅酸,锂离子
充电时间 -
电池尺寸 -
电池类型 铅酸电池,锂离子电池
额定功率 -
充电电流 110A
最大输入电压 264V(AC),370V(DC)
最小输入电压 90V(AC),127V(DC)
长*宽*高 325.8mm*107mm*41mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

DBU-3200-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电池充电器 MEAN WELL/台湾明纬 DBU-3200-24 DBU-3200-24数据手册

DBU-3200-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1056
3+ $ 957.6
5+ $ 891.6
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 1056
