BQ25628RYKR

产品分类: 电池充电器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: BQ25628RYKR
供应商: 国内现货
标准整包数: 1000

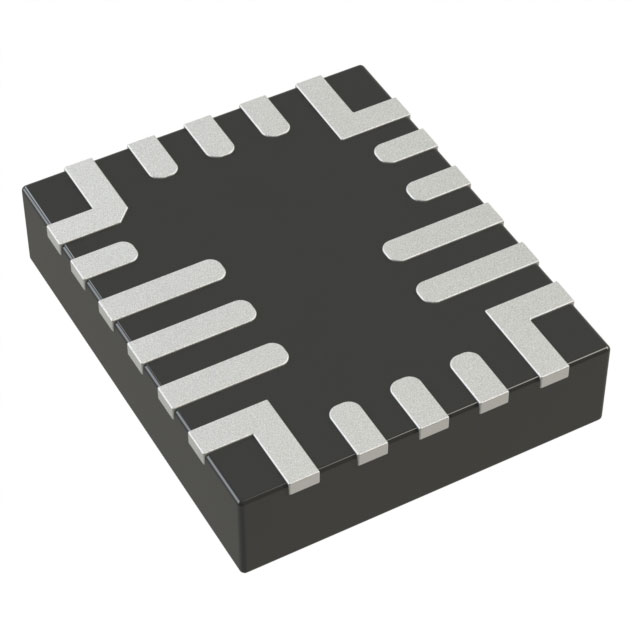

TEXAS INSTRUMENTS 电池充电器 BQ25628RYKR

BQ25628RYKR概述

    # BQ25628 / BQ25629 I2C Controlled 1-Cell, 2A, Maximum 18V Input, Buck Battery Charger

    1. 产品简介


    BQ25628 和 BQ25629 是德州仪器(Texas Instruments)生产的高集成度、单节锂离子和锂聚合物电池充电管理及系统电源路径管理器件。这款器件通过窄电压直流(NVDC)电源路径管理,可以保持系统在电池电压略微上升的情况下持续运行。它适用于多种消费类电子产品,如智能手表、便携式音箱、真无线立体声(TWS)耳机以及助听器等。

    2. 技术参数


    主要功能:
    - 高效同步开关模式电池充电器,输入电压范围为 3.9V 至 18V。
    - 最大输出电流为 2A。
    - 充电效率高达 90%,输出电流范围为 25mA 至 310mA。
    - 内置电流感应、环路补偿和反向阻断FET。
    - 灵活的JEITA温度安全充电配置文件。
    性能参数:
    - BATFET控制:支持关机、船模和全系统重置。
    - 船模下漏电电流低至 0.15μA。
    - 支持升压模式,输出电压为 3.84V 至 5.2V。
    - 输入电压范围宽,最大绝对输入电压为 26V。
    - 高精度:充电电压调节精度为 ±0.4%,充电电流调节精度为 ±5%。
    - 安全保护:过温调节、过压和过流保护,以及充电安全计时器。
    工作环境:
    - 工作环境温度范围:-40°C 至 85°C。
    - 存储温度范围:-55°C 至 150°C。

    3. 产品特点和优势


    BQ25628 和 BQ25629 的核心优势在于其高效性和灵活性。这些器件支持灵活的 I2C 控制模式,并具有内置的 12 位 ADC 用于电压、电流和温度监测。此外,其高精度的充电管理和多种安全保护机制使其在各种应用场景中表现出色。

    4. 应用案例和使用建议


    应用案例:
    - 智能手表:高效率充电,确保用户在长时间佩戴期间电量充足。
    - 便携式音箱:提供稳定可靠的充电方案,满足移动使用需求。
    - TWS 耳机:支持快速且高效的充电,提高用户体验。
    使用建议:
    - 在选择外部电感器时,建议选择 0.68μH 至 2.2μH 范围内的电感器,以优化开关稳压器性能。
    - 为了确保最佳充电效果,建议将外部NTC热敏电阻连接到TS引脚上,以实现温度监控。

    5. 兼容性和支持


    BQ25628 和 BQ25629 支持 USB 2.0 和 USB 3.0 电源规范,可满足高达 2A 的输出电流要求。此外,制造商提供了丰富的技术支持文档和资源,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电效率低 | 检查输入电压和电流设置,确保符合产品规格要求。 |
    | 温度过高 | 检查散热措施是否有效,必要时增加散热片或改进散热设计。 |
    | 无法启动充电 | 检查电池连接是否正确,确认 CE 引脚处于低电平状态。 |

    7. 总结和推荐


    BQ25628 和 BQ25629 在功能和性能方面均表现出色,适合应用于各类便携式电子产品中。其高效率、高精度和强大的安全性使其成为市场的热门选择。因此,强烈推荐使用这些产品以获得最佳的充电和电源管理体验。

BQ25628RYKR参数

参数
充电电流 -
最大输入电压 -
最小输入电压 -
化学特性 -
充电时间 -
电池尺寸 -
电池类型 -
额定功率 -
零件状态 在售
包装方式 卷带包装

BQ25628RYKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25628RYKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池充电器 TEXAS INSTRUMENTS BQ25628RYKR BQ25628RYKR数据手册

BQ25628RYKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.3988
2000+ ¥ 11.109
3000+ ¥ 10.8192
库存: 11000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 11398.8
