BQ25185DLHR

产品分类: 电池充电器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: BQ25185DLHR
供应商: 国内现货
标准整包数: 1000

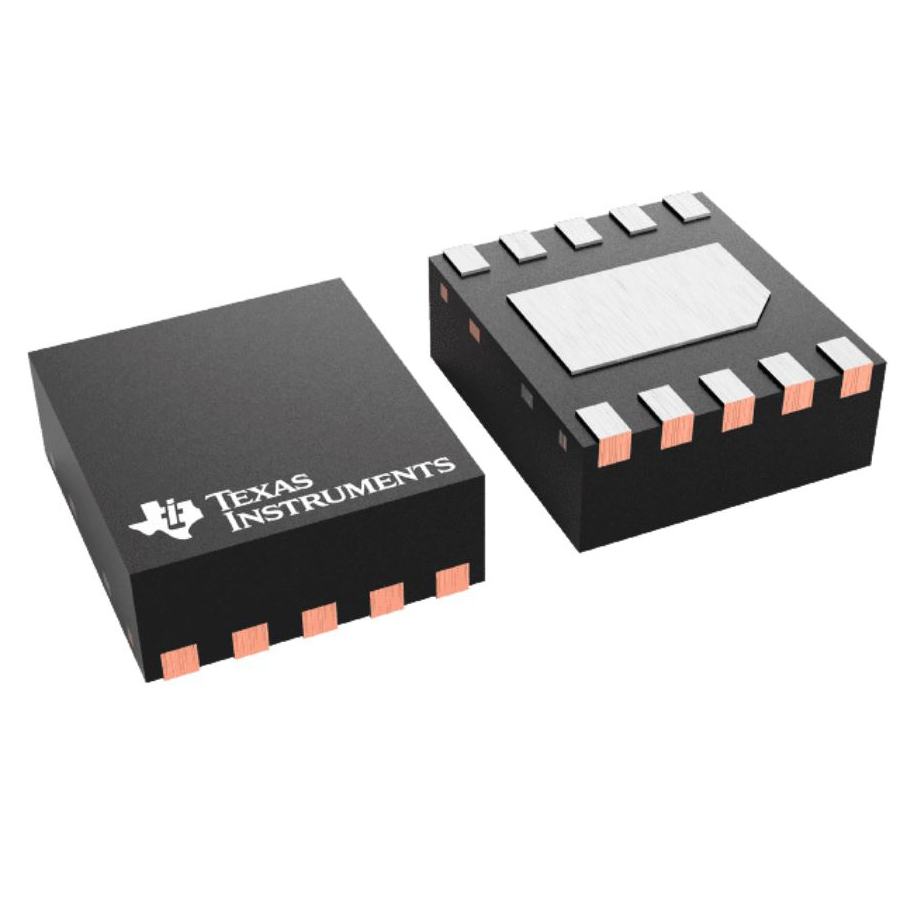

TEXAS INSTRUMENTS 电池充电器 BQ25185DLHR

BQ25185DLHR概述

    BQ25185 1-Cell, 1-A Standalone Linear Battery Charger

    1. 产品简介


    产品类型: BQ25185 是一款适用于单电池、最大1A电流的线性电池充电器集成电路(IC)。
    主要功能:
    - 支持锂离子(Li-ion)、锂聚合物(Li-Poly)及磷酸铁锂电池(LiFePO4)。
    - 集成电源路径管理,支持系统供电和电池充电。
    - 超低静态电流:电池模式下为4µA,睡眠模式下的输入适配器电流为30µA,工厂模式下电池放电电流为3.2µA。
    应用领域:
    - 真无线耳机及其充电盒
    - 智能眼镜、增强现实和虚拟现实设备
    - 智能手表及其他可穿戴设备
    - 零售自动化与支付设备
    - 建筑自动化

    2. 技术参数


    - 输入电压范围:3.0V 至 18V,最大输入电压耐受值为25V。
    - 电池调节电压范围:3.6V, 3.65V, 4.02V, 4.1V, 4.2V, 4.35V, 4.4V。
    - 充电电流范围:100mA, 500mA, 1100mA。
    - 快速充电电流:最大可达1A。
    - 最大放电电流:3.125A。
    - 电池场效应管(FET)导通电阻:115mΩ。
    - 输入电压动态功率管理(VINDPM),支持高阻抗输入源。

    3. 产品特点和优势


    - 高性能: 支持广泛的电池调节电压和充电电流范围,适应多种电池需求。
    - 低功耗: 在电池模式下静态电流仅4µA,有助于延长电池寿命。
    - 灵活的电源路径管理: 可以在充电的同时为系统供电,同时具备动态电源路径管理,优化弱电源适配器下的充电效率。
    - 全面的安全保护机制: 包括输入过压保护、电池欠压保护、短路保护等。

    4. 应用案例和使用建议


    应用场景:
    - 真无线耳机充电盒,可以利用该充电器实现高效且稳定的充电。
    - 智能手表及其他小型可穿戴设备,得益于其超低静态电流,延长电池续航时间。
    使用建议:
    - 对于需要长时间待机的应用场景,选择低充电电流设置以减少电量消耗。
    - 当使用不同种类的电池时,需根据手册调整电池调节电压设置。

    5. 兼容性和支持


    - 兼容性: BQ25185 与市场上常见的电源适配器和电池兼容。
    - 支持资源: Texas Instruments 提供详尽的技术文档和支持服务,包括接收文档更新通知,技术支持资源等。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认电池连接无误,确保所有引脚连接正确。
    - 问题2: 充电过程中出现过热警告。
    - 解决方案: 减少充电电流或暂停充电,等待设备冷却后再继续充电。
    - 问题3: 电池充不满电。
    - 解决方案: 检查电池是否已经充满或接近充满状态,如果是,则可能需要重新设置充电电流。

    7. 总结和推荐


    综合评估:
    BQ25185 线性电池充电器是一款性能卓越、设计精良的产品。其具备宽广的输入电压范围和电池调节电压范围,支持多种电池化学类型,能够在不同应用场景中提供稳定可靠的充电体验。此外,超低静态电流设计和全面的安全保护机制使其成为众多便携式电子设备的理想选择。
    推荐使用:
    强烈推荐使用 BQ25185 线性电池充电器,特别是对于需要高效、稳定、低功耗充电解决方案的应用场景。

BQ25185DLHR参数

参数
电池尺寸 -
电池类型 -
额定功率 -
充电电流 -
最大输入电压 -
最小输入电压 -
化学特性 -
充电时间 -
安装方式 贴片安装
包装方式 卷带包装

BQ25185DLHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25185DLHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池充电器 TEXAS INSTRUMENTS BQ25185DLHR BQ25185DLHR数据手册

BQ25185DLHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
