TRF2436IRHAT

产品分类: RF前端
厂牌: TEXAS INSTRUMENTS
产品描述: ISM 2.4GHz~2.5GHz 4.9GHz~5.9GHz 2.4GHz~2.5GHz 4.9GHz~5.9GHz VQFN-40 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: 25E-TRF2436IRHAT
供应商: 国内现货
标准整包数: 1

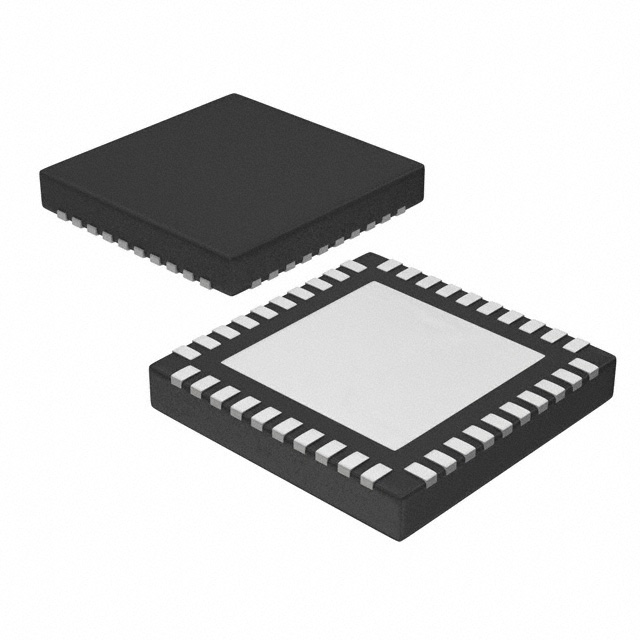

TEXAS INSTRUMENTS RF前端 TRF2436IRHAT

TRF2436IRHAT概述

    # 高功率双频段(2.4GHz至2.5GHz和4.9GHz至5.9GHz)射频前端TRF2436

    产品简介


    TRF2436是一款高度集成的双频段三模式射频前端(RFFE),专为802.16 d/e应用设计。该芯片支持2.4GHz至2.5GHz和4.9GHz至5.9GHz的无许可证工业、科学和医疗(ISM)频段,以及4.9-5.9GHz频段的无线局域网(WLAN)应用。TRF2436具有超外差架构,提供了卓越的邻近信道抑制性能,是802.16d/e标准下的理想选择。通过与TI的TRF2432 IF/IQ收发器/合成器结合,TRF2436完成了TI的双芯片WLAN射频解决方案。
    主要功能
    - 集成温度补偿的发送模块(TX)
    - 高度集成的802.16 d/e射频功率检测器
    - 完全集成的上下变频器、低噪声放大器(LNAs)、功率放大器(PAs)和收发开关
    - 超外差架构以提升相邻信道抑制性能
    - 单一IF滤波器支持两个频段,减少外部滤波需求
    - 共用频率计划使用单个本振(LO)和单一IF用于两个频段
    应用领域
    TRF2436广泛应用于无线通信设备,包括但不限于Wi-Fi热点、蜂窝基站、接入点、点对点桥接器以及需要高带宽和高效率的其他无线通信系统。

    技术参数


    以下是TRF2436的技术规格概览:
    | 参数类别 | 规格值 | 单位 |
    |
    | 频率范围 | 2.4至2.5GHz和4.9至5.9GHz | GHz |
    | 输出功率(典型值) | +23 dBm | dBm |
    | 输入功率(最大值) | 10 dBm | dBm |
    | 工作电压 | 2.7至4.2V | V |
    | 总功耗 | 600 mA | mA |
    | 噪声系数 | 4dB(ISM频段);6dB(5GHz频段) | dB |
    | 最大增益 | 38 dB(发送);20 dB(接收) | dB |
    | IF输入频率 | 374 MHz | MHz |

    产品特点和优势


    TRF2436具备多项独特功能和优势:
    - 高集成度:集成了所有RF块,减少了外部组件的数量,简化了设计流程。
    - 卓越的性能:通过超外差架构实现优秀的邻近信道抑制性能,适合对干扰敏感的应用。
    - 灵活的操作模式:支持多频段操作,适应多种无线标准。
    - 强大的输出性能:提供+23 dBm的典型输出功率,适用于高功率需求的应用场景。
    - 易于集成:只需简单的旁路电容即可完成操作,显著降低了开发成本。
    这些特点使TRF2436在市场上极具竞争力,特别适合对性能和集成度要求较高的应用。

    应用案例和使用建议


    应用案例
    TRF2436常用于以下场景:
    - Wi-Fi热点设备
    - 企业级无线接入点
    - 无线网桥
    - 移动通信基站
    使用建议
    1. 环境匹配:确保电路设计符合2.4GHz和5GHz频段的特定要求,特别是在隔离和匹配网络的设计上。
    2. 散热管理:由于其高功耗特性,在密集部署场景下需考虑良好的散热措施。
    3. 测试验证:使用适当的仪器(如频谱分析仪)来验证TRF2436的性能指标,特别是相邻信道抑制比(ACLR)和杂散信号水平。

    兼容性和支持


    TRF2436与TI的TRF2432 IF/IQ收发器完全兼容,形成了一个完整的双芯片射频解决方案。此外,德州仪器提供了详尽的技术文档和支持服务,包括在线应用指南、设计工具和客户支持热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接收灵敏度低于预期 | 检查天线连接和射频匹配网络设置 |
    | 输出功率不达标 | 确保电源电压稳定并检查外围电路配置 |
    | 温度过高导致功耗异常 | 添加散热片或改善电路布局 |

    总结和推荐


    综上所述,TRF2436是一款高性能、高集成度的射频前端芯片,适用于各种无线通信设备。其优越的性能、灵活的操作模式以及完善的生态支持使其成为设计者的首选。强烈推荐在需要高功率和高性能射频前端的项目中采用此产品。如果您正在寻找一个可靠的射频解决方案,TRF2436无疑是最佳选择之一。

TRF2436IRHAT参数

参数
射频类型 ISM
最大数据速率 -
最大供电电流 -
最大工作频率 2.4GHz~2.5GHz 4.9GHz~5.9GHz
最小工作频率 2.4GHz~2.5GHz 4.9GHz~5.9GHz
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 VQFN-40
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

TRF2436IRHAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TRF2436IRHAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS RF前端 TEXAS INSTRUMENTS TRF2436IRHAT TRF2436IRHAT数据手册

TRF2436IRHAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 77.1882
5000+ ¥ 73.7331
10000+ ¥ 71.0622
库存: 765
起订量: 130 增量: 0
交货地:
最小起订量为:10
合计: ¥ 771.88
