LP38691SD-ADJ

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 55μA 正极 Adjustable 500mA 1 1.25V 2.7V 9V 10V 145mV@ 100mA,725mV@ 500mA,110mV@ 100mA,550mV@ 500mA,100mV@ 100mA,450mV@ 500mA 1.8%/A(Typ) 0.03(Typ) SON 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: LP38691SD-ADJDKR-ND
供应商: Digi-Key
标准整包数: 1

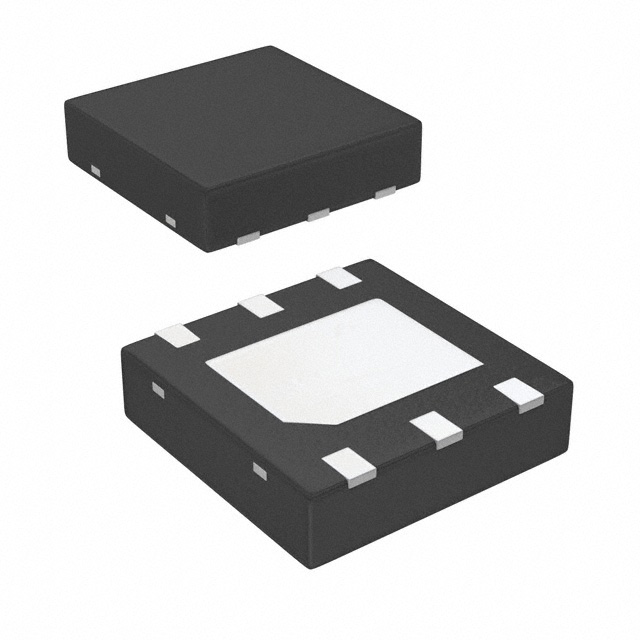

TEXAS INSTRUMENTS LDO稳压器 LP38691SD-ADJ

LP38691SD-ADJ概述

    电子元器件产品技术手册:LP38691-ADJ/LP38693-ADJ低功耗CMOS线性稳压器

    1. 产品简介


    LP38691-ADJ 和 LP38693-ADJ 是由 National Semiconductor(现为 Texas Instruments 的一部分)生产的低功耗 CMOS 线性稳压器。它们提供可调输出电压,主要用于需要稳定电源的各种电子设备,如硬盘驱动器、笔记本电脑、电池供电设备及便携式仪器。

    2. 技术参数


    - 输入电压范围:2.7V 至 10V
    - 输出电压范围:1.25V 至 9V
    - 最大输出电流:500mA
    - 典型工作温度范围:-40°C 至 +125°C
    - 典型纹波抑制比:55dB
    - 最小输入输出电压差:250mV (5V 输出时)
    - 典型地电流:55 µA(满载时)
    - 封装选项:SOT-223 和 6 针 LLP 包装
    - 启用引脚:仅适用于 LP38693-ADJ

    3. 产品特点和优势


    - 高精度参考电压:误差仅为 2.0%,确保稳定的输出。
    - 超低功耗:最大地电流仅为 55 µA(满载时),延长电池寿命。
    - 极低的压降:典型压降仅为 250mV(满载时),适用于高效能应用。
    - 卓越的交流性能:利用超低 ESR 陶瓷输出电容实现良好的交流性能。
    - 热管理能力强:热阻较低,可在高温环境下实现全工作电流。
    - 内置保护功能:具备热过载保护和限流功能。

    4. 应用案例和使用建议


    这些稳压器非常适合用于需要精确控制电源的应用,例如笔记本电脑的电源管理系统。具体的应用电路参见数据手册中的典型应用电路图。
    建议:
    - 选择合适的电容器:输入电容器至少为 1µF,并且最好使用陶瓷电容器,以保证稳定性。
    - 正确连接接地引脚:确保所有接地引脚直接连接到设备的地平面,避免形成地回路。
    - 保护措施:对于双电源系统,输出引脚必须二极管钳位至地,以防止负电压过渡。

    5. 兼容性和支持


    - 兼容性:这些稳压器可以与标准的陶瓷电容器良好配合,具有广泛的输入电压范围,适用于多种应用。
    - 支持:制造商提供了详细的电气特性数据和应用提示,帮助用户进行设计和集成。

    6. 常见问题与解决方案


    - 问题:如何设置输出电压?
    - 解决方案:通过外部电阻 R1 和 R2 来设定输出电压。公式为:VOUT = VADJ x (1 + ( R1 / R2 ))。确保 R2 不大于 12k Ω,以提供足够的负载。

    - 问题:如何避免振荡?
    - 解决方案:使用具有良好温度稳定性的电容器,如 X7R 或 X5R 陶瓷电容器,而不是 Z5U/Y5U 类型的电容器。

    7. 总结和推荐


    LP38691-ADJ 和 LP38693-ADJ 是一款高性能、高可靠性的低功耗 CMOS 线性稳压器,适用于各种严苛的电源需求。其高精度、低功耗、优异的交流性能使其成为便携式和高可靠性系统的理想选择。强烈推荐在需要精确电源管理的应用中使用。

LP38691SD-ADJ参数

参数
最大压差@电流 145mV@ 100mA,725mV@ 500mA,110mV@ 100mA,550mV@ 500mA,100mV@ 100mA,450mV@ 500mA
输出电流 500mA
线路调节 0.03(Typ)
稳压器数量 1
最大输入电压 10V
极性 正极
纹波抑制-PSRR 55dB(120Hz)
输出类型 Adjustable
最小输出电压 1.25V
Iq-静态电流 55μA
负载调节 1.8%/A(Typ)
最大输出电压 9V
最小输入电压 2.7V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

LP38691SD-ADJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP38691SD-ADJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP38691SD-ADJ LP38691SD-ADJ数据手册

LP38691SD-ADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
