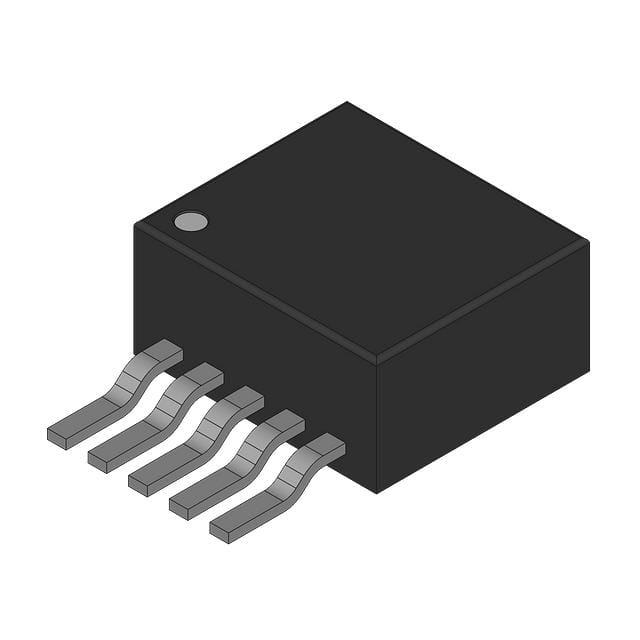

LP3855ES-3.3/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB~57dB(120Hz) 3mA 正极 Fixed 1.5A 1 3.3V 2.5V 3.3V 7V 380mV@ 1.5A 0.06%(Typ) 0.02% TO-263 贴片安装
供应商型号: LP3855ES-3.3/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP3855ES-3.3/NOPB

LP3855ES-3.3/NOPB概述


    产品简介


    LP3852 和 LP3855:超低静态电流低压差线性稳压器
    LP3852 和 LP3855 系列是由德州仪器(TI)设计的低压差(LDO)线性稳压器,适用于微处理器电源供应、总线终端、DSP 电源、SCSI 终端以及其他电池供电的应用场景。这些稳压器具有极低的静态电流和极快的响应速度,非常适合用于低电压系统。

    技术参数


    - 输入电压范围:2.5V 至 7V
    - 输出电压:固定为 1.8V 至 5V,精度为 ±1.5%
    - 最大输出电流:1.5A
    - 静态电流:在正常模式下为 10mA,在关机模式下为 10nA
    - 负载调节:±0.12%
    - 线性调节:±0.06%
    - 浪涌电流保护:最高 3.2A
    - 封装类型:SOT-223、TO-220 和 TO-263
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    - 超低静态电流:在关机模式下静态电流仅为 10nA,延长了电池使用寿命。
    - 超低静态压差:在满载条件下,静态压差仅为 240mV(TO-220 和 TO-263 封装),确保输出稳定。
    - 快速响应:负载变化时能迅速调整输出电压,适合动态负载需求。
    - 内置过温/过流保护:在极端条件下提供额外的安全保障。
    - 高精度输出电压:精度可达 ±1.5%,确保稳定的电源输出。

    应用案例和使用建议


    应用案例:
    - 微处理器电源:作为微处理器的电源,确保其稳定运行。
    - 电池充电器:在电池充电过程中,提供稳定的电压输出。
    使用建议:
    - 电路设计:在 PCB 设计中,尽量缩短从输入到输出电容的距离,以减少噪声干扰。
    - 散热管理:根据产品规格表中的热阻信息进行散热设计,避免因过热导致的性能下降。

    兼容性和支持


    - 兼容性:LP3852 和 LP3855 支持陶瓷或钽质电容器,可以根据具体需求选择合适的电容器。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,包括样品申请、购买和技术文档下载。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方案:检查电容器值和类型是否符合要求,确认电容器连接正确无误。
    - 问题:负载调节性能不佳
    - 解决方案:尝试更换更高容量的电容器,优化 PCB 布局减少杂散电感。
    - 问题:器件过热
    - 解决方案:检查散热片设计是否合理,确保散热良好;根据热阻信息计算实际功耗。

    总结和推荐


    综述:
    LP3852 和 LP3855 在同类产品中具有出色的性能和可靠性,特别是其极低的静态电流和快速的负载响应速度使其成为高性能系统的理想选择。尽管成本相对较高,但其卓越的品质和稳定性使得它值得推荐使用。
    结论:
    强烈推荐使用 LP3852 和 LP3855 系列低压差线性稳压器,尤其是在需要高精度和快速响应的场合。其在众多应用场景中的出色表现和德州仪器提供的完善技术支持使其成为市场上非常有竞争力的产品。

LP3855ES-3.3/NOPB参数

参数
输出电流 1.5A
最小输入电压 2.5V
最大压差@电流 380mV@ 1.5A
最大输入电压 7V
输出类型 Fixed
负载调节 0.06%(Typ)
稳压器数量 1
最小输出电压 3.3V
纹波抑制-PSRR 73dB~57dB(120Hz)
最大输出电压 3.3V
线路调节 0.02%
Iq-静态电流 3mA
极性 正极
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

LP3855ES-3.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3855ES-3.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3855ES-3.3/NOPB LP3855ES-3.3/NOPB数据手册

LP3855ES-3.3/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
