TPS7A9001DSKT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 50dB(100kHz) 4mA 正极 Adjustable 500mA 1 800mV 1.4V 5.7V 6.5V 200mV@ 500mA 0.02%/A(Typ) 0.005(Typ) SON-10 贴片安装,黏合安装
供应商型号: TPS7A9001DSKT
供应商: 国内现货
标准整包数: 1000

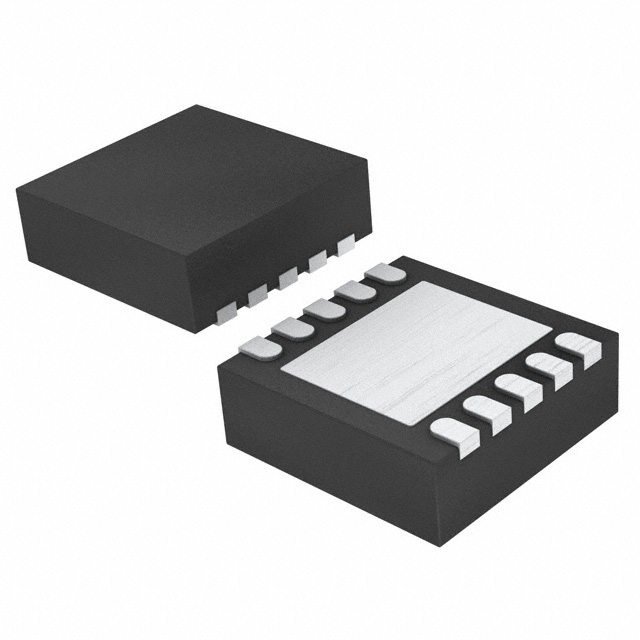

TEXAS INSTRUMENTS LDO稳压器 TPS7A9001DSKT

TPS7A9001DSKT概述

    TPS7A90 高精度低噪声线性稳压器技术手册

    产品简介


    TPS7A90 是一款来自德州仪器(Texas Instruments)的高精度低噪声线性稳压器。该器件具有500mA的输出能力,专为高精度和低噪声设计。适用于高速模拟电路、成像、测试和测量、医疗设备及音频系统等多种应用场景。通过精密的电压调节,它能够有效提高各类敏感组件如振荡器(VCO)、模数转换器(ADC)和数模转换器(DAC)的性能。

    技术参数


    - 输出电流:500mA
    - 输入电压范围:1.4V至6.5V
    - 输出电压范围:0.8V至5.7V
    - 输出噪声:4.7 µVRMS(10 Hz至100 kHz)
    - 低功耗:最大压差100mV(在500mA时)
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    - 高精度输出:电压输出精度在全温范围和负载范围内均达到±1%
    - 低输出噪声:输出噪声仅为4.7 µVRMS,适用于对噪声要求高的应用场景
    - 快速瞬态响应:有助于维持稳定的输出电压
    - 宽输入电压范围:适用于多种电源输入场景,增强了灵活性

    应用案例和使用建议


    TPS7A90广泛应用于高速通信、视频处理、医学成像及测试与测量等领域。例如,在高速通信设备中,它可以提供低噪声的电源供应,确保信号的完整性。为了更好地发挥其性能,建议:
    - 使用合适的外部电容来稳定输出,特别是输入端和输出端各需一个至少10 µF的电容。
    - 确保正确连接热敏电阻以监测和管理温度。

    兼容性和支持


    TPS7A90兼容广泛的电路配置,并且其小型封装(2.5mm x 2.5mm,10针WSON)便于集成。此外,德州仪器提供了详尽的技术文档和社区支持,以帮助用户解决设计过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确启用LDO?
    - 解决方案:将EN引脚电平设置为高于VIL(EN)以启用,低于VIH(EN)则禁用。

    2. 问题:如何优化热管理?
    - 解决方案:合理规划PCB布局,利用散热片或散热孔增强散热效果。

    总结和推荐


    TPS7A90凭借其卓越的精度、低噪声特性和宽泛的工作条件,成为高性能电路设计的理想选择。无论是在高速通信还是视频处理等应用中,TPS7A90都能提供出色的电源管理和稳定的输出电压。因此,强烈推荐在需要高精度电源的应用中采用此器件。

TPS7A9001DSKT参数

参数
稳压器数量 1
线路调节 0.005(Typ)
极性 正极
输出电流 500mA
最小输入电压 1.4V
最大输出电压 5.7V
最大压差@电流 200mV@ 500mA
负载调节 0.02%/A(Typ)
最大输入电压 6.5V
纹波抑制-PSRR 50dB(100kHz)
最小输出电压 800mV
输出类型 Adjustable
Iq-静态电流 4mA
2.6mm(Max)
2.6mm(Max)
800μm(Max)
通用封装 SON-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS7A9001DSKT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A9001DSKT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A9001DSKT TPS7A9001DSKT数据手册

TPS7A9001DSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
