LM2990S-15

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 52dB(1kHz) 1mA 负极 Fixed 1.8A 1 15V 26V 15V 26V 1V@ 1A 50mV 60mV DDPAK,TO-263-3 贴片安装
供应商型号: 25E-LM2990S-15
供应商: 国内现货
标准整包数: 1

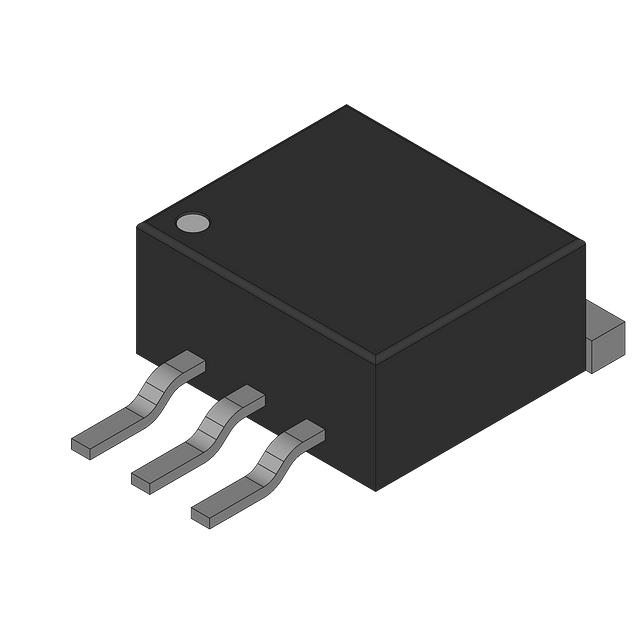

TEXAS INSTRUMENTS LDO稳压器 LM2990S-15

LM2990S-15概述


    产品简介


    LM2990负低差分压器是一种三端口负电压调节器,适用于低压差(Low Dropout, LDO)应用。它能够提供固定的输出电压,包括-5 V、-5.2 V、-12 V和-15 V。该芯片旨在用于双电源系统,特别适合与LM2940系列配合使用。LM2990不仅具有低静态电流和低纹波输出,还具备短路保护、热关断等功能。这些特性使其成为电池供电设备和其他需要高可靠性、低功耗设计的理想选择。

    技术参数


    LM2990的关键技术规格如下:
    - 输入电压范围: -26 V 到 -6 V
    - 固定输出电压: -5 V、-5.2 V、-12 V 和 -15 V
    - 输出电流: 超过1 A
    - 输出精度: ±5%
    - 静态电流: 通常为1 mA(负载电流为1 A且输入-输出电压差大于3 V时)
    - 滴漏电压: 1 A负载电流下通常为0.6 V,最坏情况下为1 V
    - 电源抑制比 (PSRR): 50 dB(最小值)
    - 输出噪声: 250 μV到750 μV(10 Hz到100 kHz频率范围,负载电流为5 mA)
    环境要求:
    - 工作温度范围: -40°C 至 125°C
    - 存储温度范围: -65°C 至 150°C

    产品特点和优势


    LM2990的显著特点包括:
    - 低静态电流: 当处于降压模式(VOUT - VIN ≤ 3 V)时,静态电流被限制为不超过9 mA(典型值),从而延长了电池使用寿命。
    - 可靠的热保护: 内部热关断电路通过滞回机制提高设备在长时间过载时的可靠性。
    - 低纹波和噪声: 输出噪声低至250 μV,确保稳定的电源输出。
    - 广泛的适用性: 可用作固定或可调电流沉负载,适用于多种应用领域。

    应用案例和使用建议


    应用案例:
    - 开关后调节器: 在开关电源之后作为后置调节器,提高电源稳定性。
    - 本地板级调节: 在电路板上直接进行电源调节,减少外部干扰。
    - 电池供电设备: 由于其低功耗特性,适用于便携式设备。
    使用建议:
    - 将输出电容器尽可能靠近调节器放置,以保持稳定性并降低等效串联电阻(ESR)。
    - 确保负载电流不超过最大额定值(1.5 A),以防因短路而损坏。

    兼容性和支持


    兼容性:
    - 封装类型: 提供两种封装选项,DDPAK/TO-263 和 TO-220,可以方便地安装在标准PCB上。
    - 外部元件: 推荐使用至少10 μF的铝电解电容或1 μF的固体钽电容,以维持稳定性。
    支持:
    - 制造商支持: TI 提供全面的技术文档、工具软件和支持社区,帮助用户快速解决问题和设计应用。

    常见问题与解决方案


    问题一: 输出电压不稳定
    解决方法: 检查输入电压是否在规定范围内,并确保使用适当的输出电容器以满足最低ESR要求。
    问题二: 热关断频繁触发
    解决方法: 确认散热措施是否足够,必要时考虑增加散热片或改进散热设计。
    问题三: 纹波较大
    解决方法: 增加输入侧的去耦电容器,并确保接地良好以减小共模干扰。

    总结和推荐


    综上所述,LM2990是一款功能强大且可靠性高的负电压调节器,非常适合在苛刻环境下使用。其低静态电流、高精度和宽工作温度范围使它成为许多关键应用的理想选择。强烈推荐工程师在需要稳定、低功耗的电源解决方案时考虑使用LM2990。此外,TI提供的详尽文档和支持也大大简化了设计过程。

LM2990S-15参数

参数
Iq-静态电流 1mA
负载调节 50mV
稳压器数量 1
纹波抑制-PSRR 52dB(1kHz)
最大输出电压 15V
最小输入电压 26V
最小输出电压 15V
最大输入电压 26V
输出电流 1.8A
线路调节 60mV
最大压差@电流 1V@ 1A
极性 负极
输出类型 Fixed
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK,TO-263-3
安装方式 贴片安装
包装方式 散装,管装

LM2990S-15厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2990S-15数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM2990S-15 LM2990S-15数据手册

LM2990S-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
