LP2982IM5-3.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 45dB(1kHz) 95μA 正极 Fixed 50mA 1 3V 2.1V 3V 16V 330mV@ 80mA 0.014%/V SOT-23-5 贴片安装,黏合安装 1.1mm(高度)
供应商型号: LP2982IM5-3.0/NOPB
供应商: 国内现货
标准整包数: 1

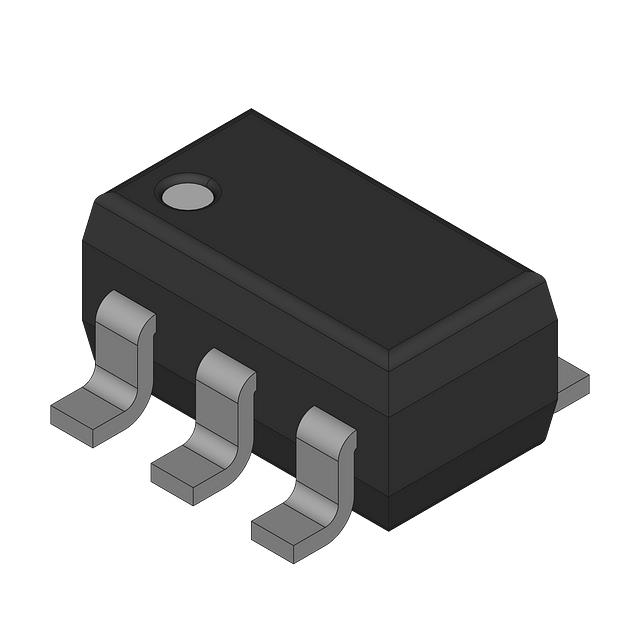

TEXAS INSTRUMENTS LDO稳压器 LP2982IM5-3.0/NOPB

LP2982IM5-3.0/NOPB概述


    产品简介


    基本介绍
    LP2982 是一款由德州仪器(Texas Instruments)生产的 50mA 微功率超低压差(LDO)稳压器,封装形式为 SOT-23。这款稳压器特别适合电池供电的应用,具有低噪声、低压差、高精度输出电压等特点。
    应用领域
    - 手机和平板电脑
    - 笔记本电脑和掌上电脑
    - 个人数字助理(PDA)
    - 摄像机、便携式音响和相机

    技术参数


    - 输入电压范围:2.1V 至 16V
    - 输出电流:确保 50mA 输出电流
    - 滴落电压:通常在 80mA 负载下为 180mV
    - 最小外部组件需求:需要的外部组件最少
    - 睡眠模式下的静态电流:关断时小于 1μA
    - 接地引脚电流:所有负载条件下的低接地引脚电流
    - 输出电压精度:1%(A 级)
    - 高峰值电流能力:典型值为 150mA
    - 宽电源电压范围:最大 16V
    - 低输出阻抗:10Hz 到 1MHz 下的典型值为 0.3Ω
    - 过温保护和过流保护:具有过温保护和过流保护功能
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    - 低噪声设计:通过增加外部旁路电容,输出噪声可以减少到 30μV(典型值)
    - 宽输入电压范围:2.1V 至 16V 的宽输入电压范围使其适用于多种应用场合
    - 高精度输出电压:输出电压误差小于 1%
    - 高可靠性:采用优化的垂直集成 PNP(VIP)工艺,性能优异
    - 低功耗:在睡眠模式下,静态电流可低至 1μA
    - 过温保护和过流保护:有效防止异常情况下的损坏

    应用案例和使用建议


    应用案例
    LP2982 在手机和平板电脑中广泛应用,例如在智能手机中作为辅助电源管理单元。它可以在电池电量较低的情况下提供稳定的输出电压,确保设备的正常运行。
    使用建议
    - 添加旁路电容以降低输出噪声
    - 在使用过程中应注意工作温度范围,避免超出规定的范围
    - 注意输出电流限制,确保不超过设备的最大电流额定值

    兼容性和支持


    - 兼容性:LP2982 可以与其他电子元件无缝集成,适用于多种电路设计
    - 支持和维护:德州仪器提供了丰富的技术支持文档和在线社区资源,用户可以通过这些渠道获取帮助

    常见问题与解决方案


    - 问题一:设备在低温环境下工作不稳定
    - 解决方案:确保输入电压在规定范围内,并适当增加旁路电容以改善稳定性
    - 问题二:设备在负载突然变化时出现瞬态响应问题
    - 解决方案:使用低ESR电容器,并调整输出电容以提高瞬态响应能力
    - 问题三:设备在高温环境下工作时输出电压不稳定
    - 解决方案:增加散热措施,确保设备在安全温度范围内工作

    总结和推荐


    综上所述,LP2982 是一款专为电池供电应用设计的微功率超低压差稳压器,具有低噪声、低功耗和高精度的特点。其出色的性能和广泛的应用领域使其成为众多电子设备的理想选择。建议在需要高精度、低功耗和宽电压范围的设备中使用 LP2982。
    总体而言,LP2982 是一款值得信赖且性能卓越的产品,强烈推荐在相关应用中使用。

LP2982IM5-3.0/NOPB参数

参数
稳压器数量 1
极性 正极
负载调节 -
最小输入电压 2.1V
最大输入电压 16V
最小输出电压 3V
纹波抑制-PSRR 45dB(1kHz)
最大压差@电流 330mV@ 80mA
线路调节 0.014%/V
Iq-静态电流 95μA
输出电流 50mA
最大输出电压 3V
输出类型 Fixed
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

LP2982IM5-3.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2982IM5-3.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2982IM5-3.0/NOPB LP2982IM5-3.0/NOPB数据手册

LP2982IM5-3.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.0578
3000+ ¥ 4.9344
6000+ ¥ 4.7699
库存: 29500
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 5057.8
