LM2991SX/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 稳压芯片, (- 3 V → - 24 V) V输出, 1A最大输出, 单路输出, TO-263, 表面贴装, 3针
供应商型号: LM2991SX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LM2991SX/NOPB

LM2991SX/NOPB概述


    产品简介


    LM2991负低压差可调稳压器是一款低电压差、可调负输出电压的稳压器,适用于多种应用场合。该产品主要用于需要负电压的电子系统,例如工业设备、仪器仪表等。它提供了一种调节输出电压的方法,输出电压范围从-3V到-24V,输出电流超过1A,具有良好的低压差(通常在1A负载下为0.6V)和低静态电流(典型值为1mA)。此外,它还具备内部短路电流限制和热关断功能,确保系统的稳定运行。

    技术参数


    - 输出电压范围:-3V至-24V
    - 最大输出电流:1A
    - 压差:1A负载时通常为0.6V,最坏情况下不超过1V
    - 静态电流:典型值为1mA(1A负载下)
    - 热关断温度:典型值160°C,带有约10°C的滞后
    - 启动输入电压范围:-26V至-5V
    - 精度:输出电压精度为±5%
    - 封装:5引脚TO-220和DDPAK/TO-263
    - 工作温度范围:-40°C至+125°C

    产品特点和优势


    LM2991负低压差可调稳压器的优势在于其低压差设计和宽泛的工作温度范围。特别是在高压差场景中,这种设计能够显著提高效率,减少能量损耗。此外,内置的热关断和短路保护机制确保了产品的可靠性。在实际应用中,这使得LM2991能够在各种恶劣环境下保持稳定的输出电压,特别适合工业设备、仪器仪表和电池供电设备的应用。

    应用案例和使用建议


    应用案例:
    - 后级开关电源稳压器:LM2991可用于后级开关电源的稳压,以提供稳定的负输出电压。
    - 本地、卡片上调节:在PCB上进行局部电压调整,确保设备运行在所需的电压范围内。
    - 电池供电设备:用于需要负电压的便携式或电池供电设备,确保设备长时间稳定运行。
    使用建议:
    - 确保输入电容器(CIN)和输出电容器(COUT)的规格符合要求,尤其是电容值和等效串联电阻(ESR),建议使用至少10μF的铝电解电容或1μF的固体钽电容,以保证稳定性。
    - 将电容器尽可能靠近稳压器放置,以减小寄生效应,提高整体性能。

    兼容性和支持


    LM2991与多种电子元器件和设备兼容,适用于不同的应用场景。制造商提供了详尽的技术文档和应用指南,以帮助用户更好地理解和使用该产品。同时,制造商还提供了必要的技术支持,包括软件工具和社区资源,以便用户在开发过程中得到及时的支持和帮助。

    常见问题与解决方案


    - 问题:产品在高温环境下工作时,如何避免过热?
    解决方案:在选择散热片或PCB布局时,需考虑热阻和功耗,确保热扩散良好,必要时加装散热片或采用其他散热措施。

    - 问题:输出电压不稳怎么办?
    解决方案:检查输入电压是否在规定范围内,确认外部电容是否正确安装且符合要求。若仍存在问题,建议参考技术手册中的详细设计指南进行排查。

    总结和推荐


    总结:LM2991负低压差可调稳压器凭借其出色的低压差设计、宽泛的工作温度范围和高可靠性,在工业设备、仪器仪表和电池供电设备等领域表现出色。其独特的特点和优势使其成为众多应用的理想选择。
    推荐:鉴于LM2991的广泛适用性和卓越性能,强烈推荐用于需要负电压调节的应用场景,尤其是在需要高效、稳定输出电压的情况下。通过遵循制造商提供的指南和建议,用户可以轻松实现高效的设计并确保产品的长期可靠运行。

LM2991SX/NOPB参数

参数
输出电流 1A
最大输出电压 24V
线路调节 0.04%/V
负载调节 0.4%
最大输入电压 26V
输出类型 Adjustable
纹波抑制-PSRR 60dB(1kHz)
最小输入电压 26V
最小输出电压 3V
稳压器数量 1
最大压差@电流 1V@ 1A
极性 负极
Iq-静态电流 700μA
10.67mm(Max)
9.65mm(Max)
5.13mm(Max)

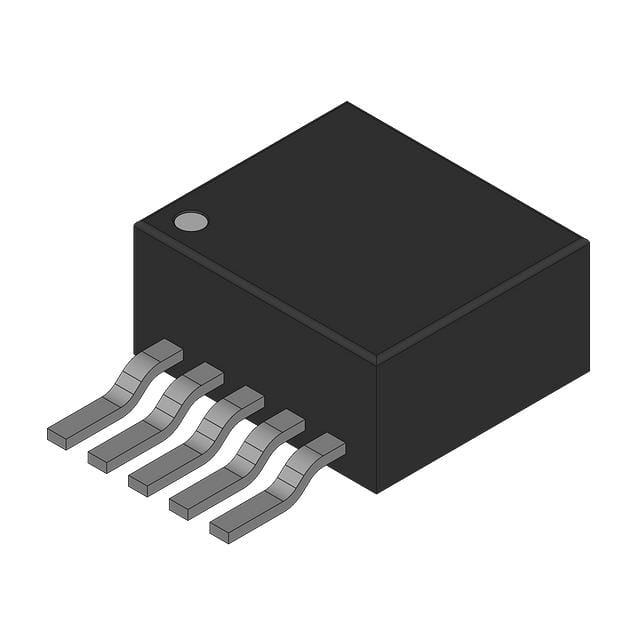

通用封装 DDPAK-5,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

LM2991SX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2991SX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM2991SX/NOPB LM2991SX/NOPB数据手册

LM2991SX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.2042
2000+ ¥ 12.8685
3000+ ¥ 12.5328
库存: 27000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 13204.2
