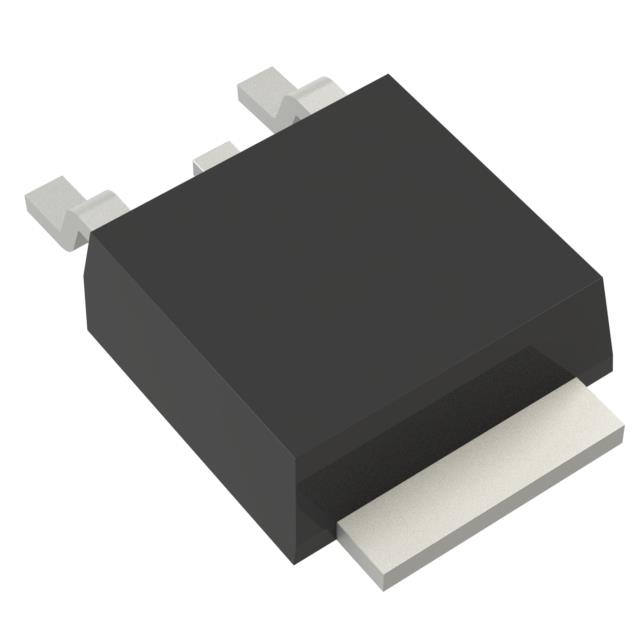

LM337KVURG3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 77dB(120Hz) 65μA 负极 Adjustable 1.5A 1 1.2V 40V 37V 40V 3V@ 1.5A 1% 0.04%/V TO-252-3 贴片安装,黏合安装
供应商型号: LM337KVURG3
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LM337KVURG3

LM337KVURG3概述


    产品简介


    LM237和LM337是可调的三端负电压调节器,能够提供超过1.5安培的电流输出,覆盖从-1.2伏特到-37伏特的输出电压范围。它们被广泛应用于需要负输出电压或精密电流调节的应用场景,如消费电子产品和便携式设备等。

    技术参数


    - 输出电压范围:-1.2V至-37V
    - 最大输出电流:1.5A
    - 输入调节率:0.01%/V
    - 输出调节率:0.3%
    - 峰值输出电流:温度范围内保持恒定
    - 纹波抑制比:通常为77dB
    - 封装类型:TO-220, TO-263, TO-252
    - 工作环境温度范围:-25°C至150°C(对于LM237);0°C至125°C(对于LM337)
    - 热阻抗:24.8°C/W至30.3°C/W

    产品特点和优势


    LM237和LM337具备以下特点和优势:
    - 易于使用:仅需两个外部电阻即可设置输出电压,并且需要一个输出电容进行频率补偿。
    - 内部保护机制:集成电流限制、过温保护和安全区域补偿,使其几乎免于因过载而损坏的风险。
    - 广泛的适用性:适用于本地卡上调节、可编程输出电压调节和精密电流调节等多种应用场景。
    - 高可靠性:拥有优良的调节性能和低热瞬态响应,使得它们能够在各种环境下稳定工作。

    应用案例和使用建议


    应用案例
    这些调节器可以用于消费电子产品和便携式设备,其中一种典型的应用是在直流电源系统中实现负输出电压的调节。
    使用建议
    - 确保输入电压与输出电压之间的差值在-2.5V至-37V之间。
    - 当调节器距离电源滤波电容超过10厘米时,在输入引脚处放置一个1μF的固态钽电容以确保最佳性能。
    - 输出引脚处应放置一个1μF的固态钽电容器或10μF的铝电解电容器,以保证稳定性。

    兼容性和支持


    LM237和LM337可以直接替换行业标准的LM237和LM337调节器,因此具有良好的兼容性。TI公司提供了详尽的技术文档和支持资源,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查外部电阻是否正确连接,并确保其阻值符合设计要求。

    - 问题2: 输出电流不足。
    - 解决方案: 确认输入电压与输出电压之间的差值足够大,并检查负载是否超出规格。

    总结和推荐


    LM237和LM337是一款高性能的负电压调节器,具备出色的调节性能和可靠的保护机制。它们特别适合于需要精密控制和可靠性的应用场合。强烈推荐在需要负输出电压调节的应用中使用。
    通过以上综述,可以看出LM237和LM337在设计和功能方面均表现出色,特别是在其广泛的应用范围和强大的性能表现方面。如果您正在寻找一款可靠的负电压调节器,LM237和LM337将是您的理想选择。

LM337KVURG3参数

参数
最小输入电压 40V
稳压器数量 1
最小输出电压 1.2V
最大输入电压 40V
最大输出电压 37V
线路调节 0.04%/V
最大压差@电流 3V@ 1.5A
Iq-静态电流 65μA
纹波抑制-PSRR 77dB(120Hz)
负载调节 1%
极性 负极
输出电流 1.5A
输出类型 Adjustable
6.7mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM337KVURG3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM337KVURG3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM337KVURG3 LM337KVURG3数据手册

LM337KVURG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
