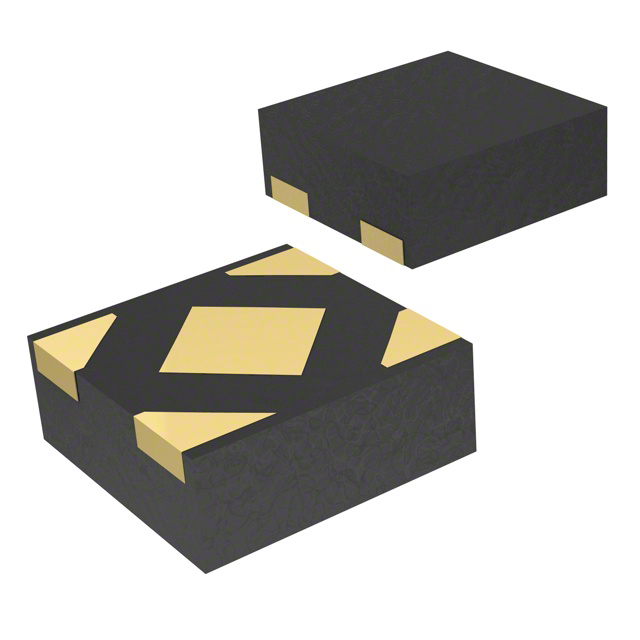

TLV707085DQNT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 70dB~50dB(100Hz~1MHz) 50μA 正极 fixed 200mA 1 850mV 2V 5V 5.5V 360mV@ 150mA 20 mV 1mV X2SON-4 贴片安装
供应商型号: TLV707085DQNT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TLV707085DQNT

TLV707085DQNT概述

    TLV707 系列低压差线性稳压器(LDO)产品概述

    1. 产品简介


    TLV707 系列低压差线性稳压器(LDO)专为便携式设备设计,是低静态电流且具备低噪声特性的高性能产品。它支持高达 200 mA 的输出电流,适用于智能手机、无线手持设备、游戏机、玩具、无线局域网卡、个人电脑配件、电视和机顶盒等设备。TLV707 系列通过内部热关断和过流保护机制确保使用安全性,并支持多种固定输出电压组合,范围从 0.85 V 到 5.0 V。

    2. 技术参数


    - 输出电流:最大 200 mA
    - 输入电压:2.0 V 至 5.5 V
    - 静态电流(IQ):25 μA
    - 精度:典型值 0.5%
    - 电源抑制比(PSRR):
    - 100 Hz 时 70 dB
    - 1 MHz 时 50 dB
    - 启动时间:约 100 µs(带 1 µF 输出电容)
    - 工作温度范围:-40°C 至 125°C
    - 封装形式:1 mm × 1 mm DQN(X2SON)

    3. 产品特点和优势


    TLV707 系列具有以下特点和优势:
    - 高精度:典型的电压输出精度达到 0.5%,确保了高度稳定性和可靠性。
    - 低静态电流:静态电流仅为 25 μA,非常适合电池供电的应用。
    - 优秀的线性和负载瞬态性能:能够快速响应电压和电流的变化,保证设备稳定运行。
    - 小封装:1 mm × 1 mm DQN 封装使其非常适合空间受限的手持设备。
    - 高集成度:内部集成了热关断和过流保护,减少了外部电路的需求。
    - 可调输出电压:支持多种固定的输出电压组合,适用范围广。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑:TLV707 系列常用于调节电池电压,确保系统在各种负载条件下的稳定运行。
    - 游戏机和玩具:通过稳定的电源供应提升用户体验。
    - WLAN 和其他个人电脑外设:保证设备长时间高效运行。
    - 电视和机顶盒:提供稳定的电源管理方案。
    使用建议:
    - 在设计 PCB 布局时,建议靠近输入和输出端口放置陶瓷电容器,以减少纹波和噪声。
    - 确保良好的散热设计,特别是在高负载条件下,以避免过热。
    - 由于其紧凑的封装,可以考虑在 PCB 设计中合理利用空间,实现更好的布局优化。

    5. 兼容性和支持


    TLV707 系列广泛应用于各类便携式设备中,其输出电压可通过外围电阻进行微调。德州仪器公司(TI)提供了全面的技术文档和在线工具支持,包括详细的用户手册、参考设计和软件开发工具。此外,用户还可以访问 TI 的社区论坛获取更多技术支持。

    6. 常见问题与解决方案


    - 问题 1:设备无法正常启动。
    - 解决办法:检查输入电压是否在规定范围内,确认 EN 引脚已正确连接。

    - 问题 2:输出电压不稳定。
    - 解决办法:增加输入和输出电容容量,确保电容器满足稳定性要求。

    - 问题 3:设备过热。
    - 解决办法:优化散热设计,增加散热片或改进 PCB 布局以提高热传导效率。

    7. 总结和推荐


    综上所述,TLV707 系列低压差线性稳压器凭借其低功耗、高精度、高稳定性及丰富的功能特性,在便携式设备市场中占据重要地位。针对不同应用场景,建议在设计初期就充分考虑其特点和优势,选择合适的版本和外围电路配置,以充分发挥其性能。总体而言,TLV707 系列是值得推荐的高效、可靠电源解决方案。

TLV707085DQNT参数

参数
最大压差@电流 360mV@ 150mA
Iq-静态电流 50μA
最大输出电压 5V
最小输入电压 2V
输出电流 200mA
稳压器数量 1
极性 正极
最小输出电压 850mV
输出类型 fixed
线路调节 1mV
负载调节 20 mV
最大输入电压 5.5V
纹波抑制-PSRR 70dB~50dB(100Hz~1MHz)
1.05mm(Max)
1.05mm(Max)
350μm(Max)
通用封装 X2SON-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
