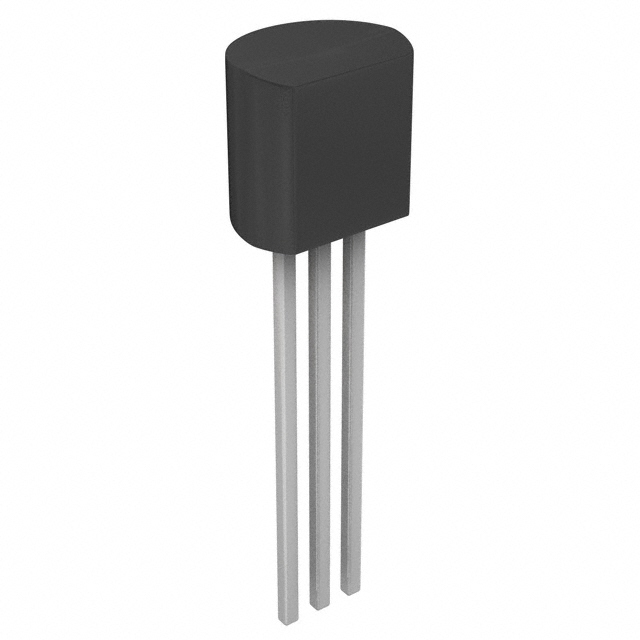

LM317LZ/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 线性稳压芯片, 1.2 → 37 V输出, 100mA最大输出, 单路输出, TO-92, 通孔, 3针
供应商型号: LM317LZ/NOPB
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS LDO稳压器 LM317LZ/NOPB

LM317LZ/NOPB概述


    产品简介


    产品类型及功能
    LM317L-N是一款可调式正电压稳压器,具有广泛的输出电压范围(从1.2V到37V),能够提供高达100mA的输出电流。这款稳压器具有多种独特的功能,如负载调节、线性调节以及短路保护等,适用于多种复杂电路设计和应用场合。
    主要应用领域
    LM317L-N广泛应用于汽车LED照明、电池充电器、开关电源后置调节、恒流调节器以及微处理器供电等领域。这些领域的共同特点是需要精确和稳定的电源供给,以确保设备的正常运行。

    技术参数


    | 参数 | 值 |

    | 输出电压范围 | 1.2V 至 37V |
    | 输出电流 | 100mA |
    | 输入电压(VIN) | 最高可达40V |
    | 线性调节率 | 0.01%/V |
    | 负载调节率 | 0.1%/A |
    | 工作温度范围 | -40°C 至 125°C |
    | 热阻(RθJA) | 180°C/W (TO-92) |

    产品特点和优势


    - 负载调节率和线性调节率优秀:LM317L-N具备优秀的负载和线性调节能力,能有效应对输入电压和负载变化带来的影响。
    - 无需输出电容:在多数情况下,LM317L-N不需要外部输出电容即可稳定工作,简化了电路设计。
    - 全封装保护:内置过流保护、热过载保护和安全区域保护,确保了设备的安全可靠性。
    - 宽泛的应用环境:可在极端温度条件下工作,适合在各种恶劣环境下使用。
    - 多种封装形式:提供TO-92、8针SOIC和6针DSBGA三种封装,便于选择和使用。

    应用案例和使用建议


    应用案例
    LM317L-N适用于需要高精度和稳定性供电的场合。例如,在汽车LED照明系统中,LM317L-N能够提供稳定的直流电源,确保LED灯在不同环境下的亮度一致;在微处理器供电中,它能确保为处理器提供干净且稳定的电源。
    使用建议
    1. 最小输出负载:确保负载不低于3.5mA,避免输出电压因负载不足而上升。
    2. 输入旁路电容:若LM317L-N距离滤波电容超过6英寸,建议添加输入旁路电容,如0.1μF或1μF。
    3. 保护电路:在使用外部电容时,考虑加入保护二极管以防止电容放电导致内部电路损坏。

    兼容性和支持


    LM317L-N提供了多种封装形式,可以方便地集成到不同的电子设备中。德州仪器(TI)提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。此外,还可以访问社区资源获取更多的技术支持和讨论。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方案:检查负载电流是否超出额定值,确保外围元件连接正确。
    2. 过热现象
    - 解决方案:确认散热措施到位,选择合适的散热方式,必要时增加外部散热片。
    3. 输出噪声过大
    - 解决方案:增加输出端的旁路电容,选择固态钽电容以减少高频噪声。

    总结和推荐


    LM317L-N凭借其出色的性能参数和多样的封装形式,在电子元器件市场上具有很高的竞争力。其具备优秀的负载和线性调节能力,加上宽泛的工作温度范围和丰富的保护机制,使其非常适合用于各种复杂电路的设计和开发。因此,强烈推荐此产品给需要稳定电源供应的应用项目。

LM317LZ/NOPB参数

参数
Iq-静态电流 5mA
极性 正极
纹波抑制-PSRR 80dB~65dB(120Hz)
最大压差@电流 1.8V
最大输入电压 40V
输出电流 100mA
最大输出电压 37V
最小输入电压 4.2V
输出类型 Adjustable
线路调节 0.04%/V
稳压器数量 1
最小输出电压 1.2V
负载调节 0.5%
5.21mm(Max)
4.19mm(Max)
5.34mm(Max)+2.54
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装
