LP5900SDX-1.8/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB~40dB(100Hz~100kHz) 50μA 正极 Fixed 150mA 1 1.8V 2.5V 1.8V 5.5V 150mV@ 150mA 0.001%/mA(Typ) 0.05(Typ) SON 贴片安装,黏合安装 2.2mm(长度)*2.5mm(宽度)
供应商型号: LP5900SDX-1.8/NOPB
供应商: 云汉优选
标准整包数: 1

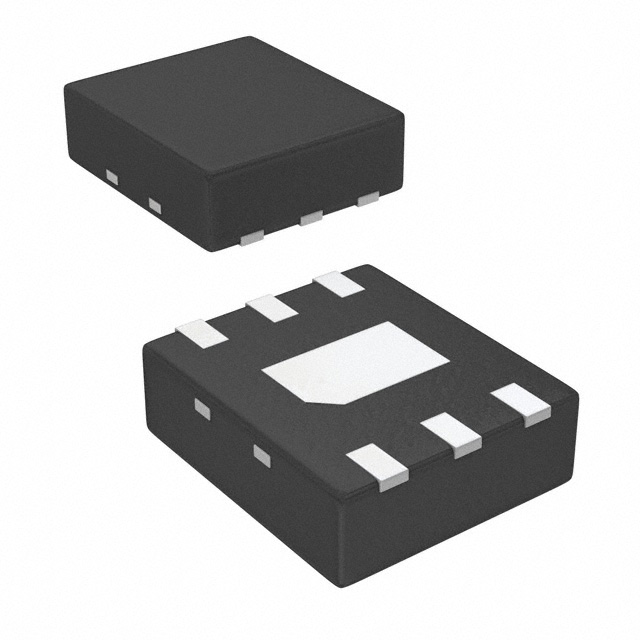

TEXAS INSTRUMENTS LDO稳压器 LP5900SDX-1.8/NOPB

LP5900SDX-1.8/NOPB概述


    产品简介


    产品类型: LP5900 是一种低压差线性稳压器(LDO),专门用于射频(RF)和模拟电路。
    主要功能:
    - 稳定的输出电压范围为1.5 V至4.5 V。
    - 支持的输入电压范围为2.5 V至5.5 V。
    - 无需外部噪声旁路电容。
    - 具备逻辑控制使能功能。
    - 内置热过载和短路保护机制。
    - 能够提供高达150 mA的输出电流。
    - 具有极低的输出噪声(6.5 μVRMS)。
    - 高电源抑制比(PSRR)达到75 dB(在1 kHz时)。
    应用领域:
    - 手机
    - PDA手机
    - 无线局域网设备

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 2.5 V 至 5.5 V |
    | 输出电压范围 | 1.5 V 至 4.5 V |
    | 输出电流 | 最大 150 mA |
    | 稳定电容要求 | 0.47 μF 陶瓷电容 |
    | 启动时间 | 150 μs |
    | 低dropout电压 | 80 mV(典型值) |
    | PSRR @ 1 kHz | 75 dB |
    | 热关断温度 | 160°C |
    | 环境工作温度范围 | -40°C 至 125°C |

    产品特点和优势


    LP5900 凭借其出色的性能参数,在多种应用场合中表现出色。特别是其无需外部噪声旁路电容的设计,简化了系统设计和布局,提高了系统的可靠性和效率。此外,它的低dropout电压和高PSRR特性使其成为高性能RF和模拟电路的理想选择。其逻辑控制使能功能提供了灵活性,而内置的保护机制确保了长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 手机: 适用于手机内部的RF模块,如射频收发器。
    - PDA手机: 可以作为PDA手机中的稳定电源供应,确保信号处理的稳定性。
    - 无线局域网设备: 适合用于需要高精度电源的无线局域网设备。
    使用建议:
    - 在设计过程中,需注意选择合适的输入和输出电容,推荐使用0.47 μF的低ESR陶瓷电容。
    - 确保良好的散热设计,避免长时间高功率工作导致过热。

    兼容性和支持


    LP5900 支持多种封装形式,包括DSBGA和WSON封装,这为不同应用需求提供了灵活的选择。德州仪器(TI)提供了丰富的技术支持文档和社区支持,用户可以通过官方渠道获取相关帮助和资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查输入电压是否在规定范围内,确保所有连接正确无误。 |
    | 设备过热 | 检查散热设计是否合理,必要时增加散热片或优化PCB布局。 |
    | 设备输出电压波动较大 | 检查输入电容是否满足要求,必要时更换指定型号的电容。 |

    总结和推荐


    综上所述,LP5900 以其卓越的性能参数、低功耗以及简便的应用特性,成为射频和模拟电路领域的理想选择。它不仅具有出色的稳定性和抗干扰能力,还具备较高的输出电流和良好的瞬态响应。对于需要高可靠性电源供应的设备,LP5900 是一个值得推荐的产品。

LP5900SDX-1.8/NOPB参数

参数
最大输出电压 1.8V
线路调节 0.05(Typ)
最小输入电压 2.5V
极性 正极
Iq-静态电流 50μA
输出类型 Fixed
纹波抑制-PSRR 85dB~40dB(100Hz~100kHz)
输出电流 150mA
负载调节 0.001%/mA(Typ)
最大压差@电流 150mV@ 150mA
最小输出电压 1.8V
最大输入电压 5.5V
稳压器数量 1
长*宽*高 2.2mm(长度)*2.5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP5900SDX-1.8/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5900SDX-1.8/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5900SDX-1.8/NOPB LP5900SDX-1.8/NOPB数据手册

LP5900SDX-1.8/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
