LP873222RHDRQ1

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Step-Down (Buck) (2),Linear (LDO) (2) VQFN-28 贴片安装,黏合安装
供应商型号: LP873222RHDRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他稳压器 LP873222RHDRQ1

LP873222RHDRQ1概述

    # LP873222-Q1 Dual High-Current Buck Converter and Dual Linear Regulator 技术分析

    产品简介


    LP873222-Q1 是一款专为汽车应用设计的高性能电源管理集成电路(IC)。它集成了两个高效率的降压型直流-直流(DC-DC)转换器以及两个低压差线性稳压器(LDO),并提供多个通用数字输出信号(GPO)。此芯片通过I²C兼容串行接口进行控制,支持远程电压感测以补偿电路板上的电压损耗,从而提高输出电压精度。此外,该芯片具备多种保护机制,包括过温警告与保护、过电压保护(OVP)、欠压锁定(UVLO)及短路保护等。
    主要功能与应用领域
    - 功能:两组高效能的DC-DC转换器,每组的最大输出电流可达2A;两个LDO模块,单个最大输出电流为300mA;支持远程电压监测;可编程启动/关断延迟和序列控制。
    - 应用领域:广泛应用于车载信息娱乐系统(如头单元、显示屏)、环视摄像头模块、雷达传感器控制器及驾驶舱显示器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2.8V至5.5V |
    | 输出电压范围(DC-DC) | 0.7V至3.36V |
    | 输出电压范围(LDO) | 0.8V至3.3V |
    | 最大输出电流(DC-DC) | 每通道最高达2A |
    | 最大输出电流(LDO) | 单通道最高达300mA |
    | 开关频率 | 2MHz |
    | 效率 | 在典型工作条件下,效率可达90%以上 |
    | 工作温度范围 | -40°C至+125°C |
    图表说明:
    下图展示了不同输出电流下的DC-DC转换器效率变化曲线。
    ![DC-DC Efficiency Curve](https://example.com/dc-dc-efficiency.png)

    产品特点和优势


    1. 高集成度:集成了双路DC-DC转换器和LDO模块,简化了设计方案。
    2. 优异的效率表现:支持PWM模式与扩展频谱调制技术,有效降低电磁干扰(EMI)。
    3. 灵活的配置能力:可通过I²C接口调整输出电压、启动延迟时间、保护阈值等多项参数。
    4. 坚固耐用的设计:符合AEC-Q100标准,适用于恶劣环境条件。
    5. 强大的保护机制:包括但不限于过流保护、过温警告及短路防护等功能,确保长时间稳定运行。
    应用案例与使用建议
    应用案例
    假设在一个汽车导航系统的应用中,LP873222-Q1被用于驱动高亮度LED背光灯组以及中央处理器所需的低功耗供电轨。根据具体需求设定合适的输入电压(3.7V)和目标输出电压(1.0V至1.8V),并通过调节外部电感值和电容值优化负载瞬态响应性能。
    使用建议
    - 确保所有VINBx引脚连接至同一电源网络,并在附近放置适当容量的滤波电容。
    - 在高频开关节点处增加去耦电容以减少噪声传播。
    - 对于非必要的功能模块(如未使用的LDO或GPO引脚),将其设置为浮动状态或接地处理。

    兼容性和支持


    LP873222-Q1与大多数现代汽车电子平台具有良好的兼容性。Texas Instruments为其提供了丰富的工具支持,包括评估板、软件库及详尽的技术文档。客户还可以通过官方社区论坛获取帮助解答技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查连接电容值是否符合推荐规格 |
    | 设备无法正常唤醒 | 确认启用引脚(EN)正确接通或配置 |
    | 高温下运行异常 | 检查散热措施是否到位,必要时加大热阻抗 |
    总结与推荐
    综上所述,LP873222-Q1是一款专为汽车电子设计的高度可靠且性能卓越的电源管理解决方案。其出色的效率、广泛的保护机制及其便捷的应用灵活性使其成为同类产品中的佼佼者。如果您正在寻找一款能够满足苛刻车载环境要求的产品,那么LP873222-Q1无疑是一个值得考虑的选择!强烈推荐用于需要高精度供电管理的关键任务场合。

LP873222RHDRQ1参数

参数
拓扑 Step-Down (Buck) (2),Linear (LDO) (2)

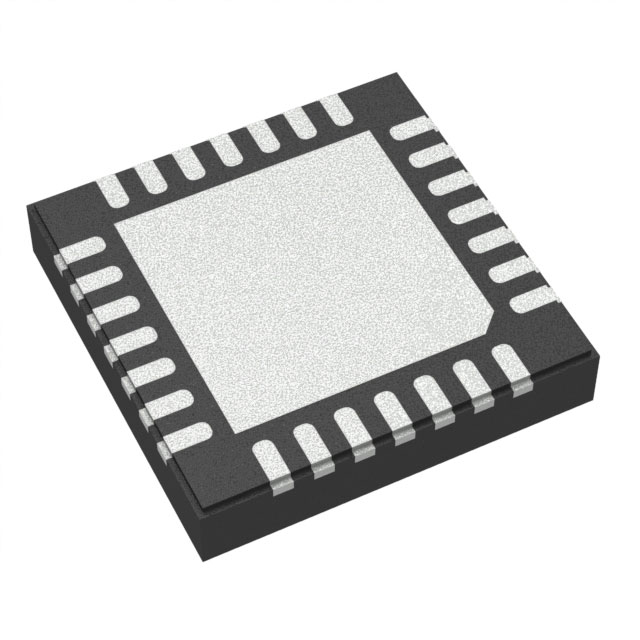

通用封装 VQFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP873222RHDRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP873222RHDRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS LP873222RHDRQ1 LP873222RHDRQ1数据手册

LP873222RHDRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
