DRV8301QDCARQ1

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 前置驱动器 - 半桥(3) HTSSOP-56 贴片安装,黏合安装
供应商型号: UA-DRV8301QDCARQ1
供应商: 海外现货
标准整包数: 2000

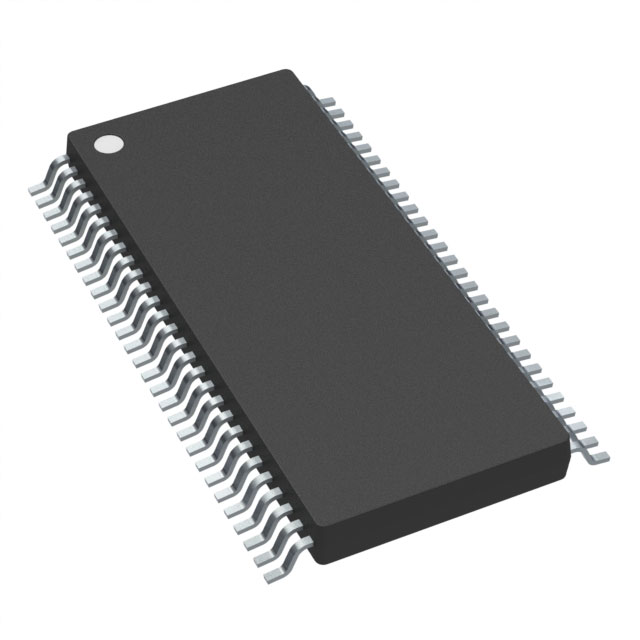

TEXAS INSTRUMENTS 其他稳压器 DRV8301QDCARQ1

DRV8301QDCARQ1概述

    # DRV8301-Q1 技术手册解析

    产品简介


    基本介绍
    DRV8301-Q1 是一款由德州仪器(TI)开发的汽车级三相门极驱动器,专为电机驱动应用设计。该产品结合了双电流分流放大器和降压稳压器,能够高效支持三相无刷直流电机(BLDC)和永磁同步电机(PMSM)。它主要面向汽车领域的水泵、油泵和燃油泵等应用。
    主要功能
    - 提供三个半桥驱动器,支持高达 2.3A 的峰值电流吸收能力和 1.7A 的峰值电流提供能力。
    - 集成双电流分流放大器,用于精确的电流测量。
    - 内置降压稳压器,能够支持高达 1.5A 的外部负载。
    - 支持多种接口协议,如 SPI 和 3.3V/5V 数字接口。
    应用领域
    - 汽车水泵、油泵和燃油泵
    - 工业自动化设备
    - 家电控制模块

    技术参数


    工作电压
    - 输入电压范围:6V 至 60V
    电气特性
    - 输出驱动电流:2.3A(吸电流),1.7A(源电流)
    - 最大输出电压:65V
    - 工作温度范围:-40°C 至 150°C
    支持特性
    - 自动握手机制以防止电流尖峰
    - 可编程死区时间保护外置 FET
    - 电流测量精度高,支持双向电流检测
    - 调整频率可达 200kHz 的开关频率

    产品特点和优势


    独特功能
    - 具备自动握手功能,有效避免高侧或低侧 FET 切换时的电流尖峰问题。
    - 提供可调输出偏移电压,范围为 0 至 3V,适用于不同应用场景。
    市场竞争力
    - 高度集成化设计,减少外围电路复杂性。
    - 温度适应性强,能够在极端环境下稳定运行。
    - 高可靠性认证(AEC-Q100),符合汽车级标准。

    应用案例和使用建议


    应用案例
    - 汽车水泵: DRV8301-Q1 在汽车水泵中的应用能够实现高效的能量转换和精准的速度控制,满足现代汽车对节能减排的需求。
    使用建议
    - 在设计电路时,确保电源输入电压稳定且符合额定值范围。
    - 使用高质量的陶瓷电容来连接充电泵引脚,以提高系统的抗干扰能力。
    - 合理设置死区时间和过流保护参数,以优化整体性能并保护关键部件。

    兼容性和支持


    兼容性
    - 支持 3.3V 和 5V 的数字逻辑接口,易于与不同类型的微控制器对接。
    - 与多种外部组件兼容,便于系统扩展和升级。
    厂商支持
    - 德州仪器提供详尽的技术文档和支持服务,包括 SPI 接口配置指南和典型应用参考设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查电源输入是否符合规格,并调整滤波电容值。 |
    | 过流保护触发频繁 | 减少负载阻抗或重新配置过流保护阈值。 |

    总结和推荐


    综合评估
    DRV8301-Q1 是一款高度集成、功能强大的汽车级三相门极驱动器,具备卓越的性能表现和广泛的适用性。其强大的电流处理能力和先进的保护机制使其成为复杂工业和汽车应用的理想选择。
    推荐结论
    对于需要高性能电机驱动解决方案的用户,尤其是汽车行业,DRV8301-Q1 是一个值得信赖的选择。无论是在技术研发阶段还是大规模生产部署,这款产品都提供了可靠的支持和服务保障。

DRV8301QDCARQ1参数

参数
拓扑 前置驱动器 - 半桥(3)
14.1mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 HTSSOP-56
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

DRV8301QDCARQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV8301QDCARQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS DRV8301QDCARQ1 DRV8301QDCARQ1数据手册

DRV8301QDCARQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
