LM1117DT-1.8

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 75dB(120Hz) 5mA 正极 Fixed 800mA 1 1.8V 1.8V 15V 1.2V@ 800mA 1mV 1mV TO-252-3 贴片安装 6.58mm*6.1mm*2.3mm
供应商型号: CY-LM1117DT-1.8
供应商: Avnet
标准整包数: 1

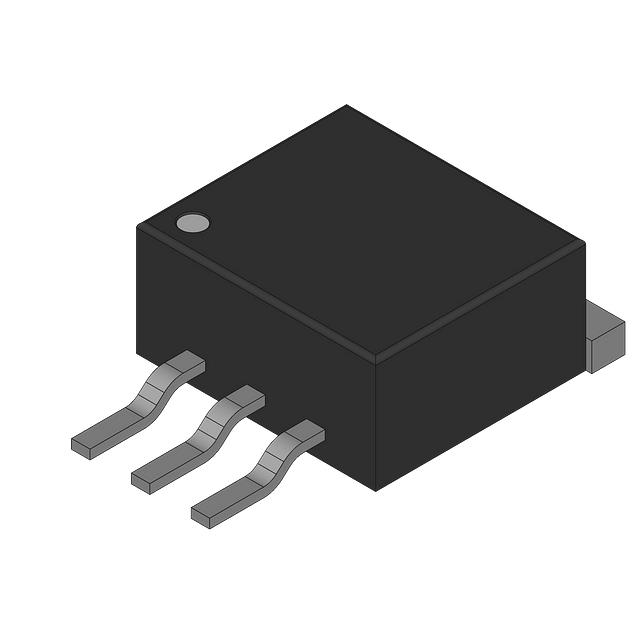

TEXAS INSTRUMENTS LDO稳压器 LM1117DT-1.8

LM1117DT-1.8概述


    产品简介


    产品类型
    LM1117/LM1117I是一款低功耗线性稳压器,具有800mA的负载电流和低至1.2V的压差。
    主要功能
    LM1117系列提供了一系列低功耗电压调节解决方案,具有极低的压差,适用于多种应用场合。其特点包括电流限制和热保护,可确保输出电压精度在±1%以内。
    应用领域
    - 高效线性稳压器
    - SCSI-2主动端接
    - 开关DC/DC转换器的后置调节器
    - 电池充电器
    - 电池供电仪器仪表

    技术参数


    | 参数 | LM1117 | LM1117I |
    |
    | 输出电压 | 1.8V, 2.5V, 2.85V, 3.3V, 5V, 可调 | 1.8V, 2.5V, 2.85V, 3.3V, 5V, 可调 |
    | 压差(VIN-VOUT) | 1.2V | 1.2V |
    | 输出电流 | 800mA | 800mA |
    | 线路调整率 | 0.2% (最大) | 0.3% (最大) |
    | 负载调整率 | 0.4% (最大) | 0.5% (最大) |
    | 工作温度范围 | 0°C 至 125°C | -40°C 至 125°C |

    产品特点和优势


    LM1117系列具备多项独特的功能和优势:
    - 提供固定和可调输出电压版本,满足多样化需求。
    - 具有内部电流限制和热保护功能,提高系统可靠性。
    - 精度高,输出电压稳定性好,误差在±1%以内。
    - 采用紧凑的封装形式,如SOT-223、TO-263等,节省空间。

    应用案例和使用建议


    典型应用:SCSI-2总线主动端接
    - 使用场景:用于SCSI-2总线的主动端接,保证信号传输质量。
    - 使用建议:需在输入端添加一个10μF的钽电容以提高瞬态响应和稳定性。此外,在调节引脚上添加一个旁路电容可以改善纹波抑制。
    开关DC/DC转换器的后置调节器
    - 使用场景:应用于开关DC/DC转换器的后续稳压,以获得更稳定的输出电压。
    - 使用建议:根据输出负载的要求选择合适的输出电容和ESR值,建议输出电容为10μF至22μF之间的钽电容。

    兼容性和支持


    LM1117系列产品提供了广泛的封装选项,包括LLP、TO-263、SOT-223、TO-220、TO-252 D-PAK等。这些封装形式有助于满足不同应用的需求。另外,制造商还提供了详细的文档和支持,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 稳压器过热 | 安装散热片以降低温度;确保良好的通风条件。 |
    | 输出电压不稳定 | 检查输入电压是否稳定;确保输出电容值满足要求。 |
    | 纹波较大 | 在调节引脚处添加旁路电容以减少纹波。 |

    总结和推荐


    优点

    总结


    - 低压差设计,提高了系统的效率和性能。
    - 多种封装形式选择,便于集成到不同类型的电路板中。
    - 内置保护功能,提高了系统的稳定性和可靠性。
    推荐
    鉴于LM1117系列在多个方面的优秀表现和广泛应用,强烈推荐在需要低功耗、高稳定性的电源解决方案中使用该产品。无论是用于SCSI-2总线的主动端接,还是作为开关DC/DC转换器的后置调节器,LM1117系列都能展现出色的性能。通过遵循技术手册中的使用建议和注意事项,用户能够充分发挥该产品的潜力。

LM1117DT-1.8参数

参数
最大压差@电流 1.2V@ 800mA
纹波抑制-PSRR 75dB(120Hz)
最小输出电压 1.8V
负载调节 1mV
最大输出电压 1.8V
最小输入电压 -
最大输入电压 15V
线路调节 1mV
极性 正极
输出类型 Fixed
输出电流 800mA
稳压器数量 1
Iq-静态电流 5mA
长*宽*高 6.58mm*6.1mm*2.3mm
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM1117DT-1.8厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM1117DT-1.8数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM1117DT-1.8 LM1117DT-1.8数据手册

LM1117DT-1.8封装设计

查看详情并下载
Symbol
Footprint
3D Model
