LM9071S/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(120Hz) 4mA 正极 Fixed 250mA 1 5V 6V 5V 26V 800mV@ 250mA 60mV 50mV TO-263 贴片安装
供应商型号: LM9071S/NOPB
供应商: 国内现货
标准整包数: 1000

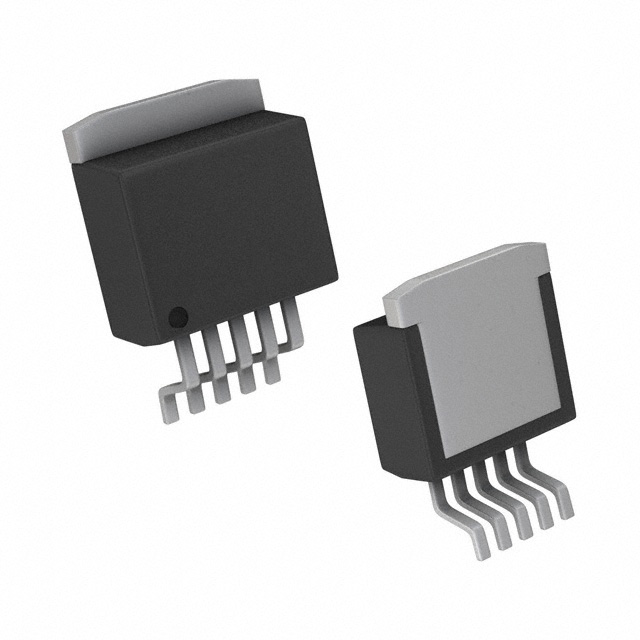

TEXAS INSTRUMENTS LDO稳压器 LM9071S/NOPB

LM9071S/NOPB概述

    LM9071 低功耗系统电压调节器

    产品简介


    LM9071 是一款专为汽车应用设计的低功耗系统电压调节器,能够提供 5V 的稳定输出电压,最大输出电流可达 250mA。此电压调节器具备多种保护功能,如延迟复位输出标志、反向电池保护和过压关断保护等。这些特性使得它在汽车电子系统中极为可靠且适用。

    技术参数


    - 输出电压:5V(±3% 输出电压容差)
    - 最大输出电流:250mA
    - 启动延迟时间:7.6ms 至 35ms(可编程)
    - 静态电流:最大 50mA
    - 纹波抑制比(Ripple Rejection):60dB(输入为 14VDC,1VRMS @ 120Hz 时)
    - 短路电流:350mA 至 1.5A
    - 过压关断阈值:27V
    - 热关断温度:150°C
    - 绝对最大额定值:最大输入电压 40V,正向瞬态电压 60V,反向瞬态电压 -50V,封装内引脚温度 260°C

    产品特点和优势


    LM9071 通过其独特的延迟复位功能,在系统通电或故障恢复时为微处理器提供可靠的复位信号。它对电磁干扰具有高免疫力,能够在高达 300V/m 的电磁场下正常工作。此外,LM9071 配备了多项保护功能,包括反向电池保护、过压关断和热关断,使其在恶劣环境中仍能保持稳定运行。同时,其封装(TO-220 和 TO-263)允许灵活的安装方式,满足不同应用需求。

    应用案例和使用建议


    LM9071 广泛应用于汽车电子系统中,例如仪表盘控制单元、车灯控制器等。在使用时,应确保连接一个至少 10μF 的输出旁路电容器,并且电容器的等效串联电阻(ESR)小于 3Ω。建议在输入端连接一个 1μF 或更大的电容器,以改善线性瞬变和噪声性能。对于负载电流大于 100mA 的应用,需要特别注意电源线的长度和输入电压的变化率,避免造成稳定性问题。

    兼容性和支持


    LM9071 与 LM2927、L4947 和 TLE4260 管脚兼容,可以轻松替换。德州仪器提供了全面的技术支持,包括详细的文档、在线帮助和售后支持。用户可以在官方网站上找到完整的数据手册和技术文档。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查输入电压是否符合要求,确认输出电容的 ESR 是否小于 3Ω,并考虑增加一个较大的输入电容。
    2. 问题:短路电流过大
    解决方案:添加适当的保护电路或降低负载电流,以避免超过设定的短路阈值。
    3. 问题:热关断频繁触发
    解决方案:增加散热措施,如增大铜箔面积或采用外部散热片。

    总结和推荐


    LM9071 以其出色的可靠性、高抗干扰能力和广泛的保护功能成为汽车电子系统中不可或缺的一部分。无论是在安全性还是耐用性方面,它都表现出色。强烈推荐用于需要高稳定性和可靠性系统的应用场景中。通过合理的电路设计和必要的保护措施,可以最大限度地发挥其潜力。

LM9071S/NOPB参数

参数
最大输出电压 5V
纹波抑制-PSRR 60dB(120Hz)
线路调节 50mV
输出电流 250mA
最小输出电压 5V
极性 正极
负载调节 60mV
最小输入电压 6V
输出类型 Fixed
Iq-静态电流 4mA
最大压差@电流 800mV@ 250mA
稳压器数量 1
最大输入电压 26V
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM9071S/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM9071S/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM9071S/NOPB LM9071S/NOPB数据手册

LM9071S/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.806
2000+ ¥ 13.455
3000+ ¥ 13.104
库存: 11000
起订量: 1000 增量: 45
交货地:
最小起订量为:1000
合计: ¥ 13806
