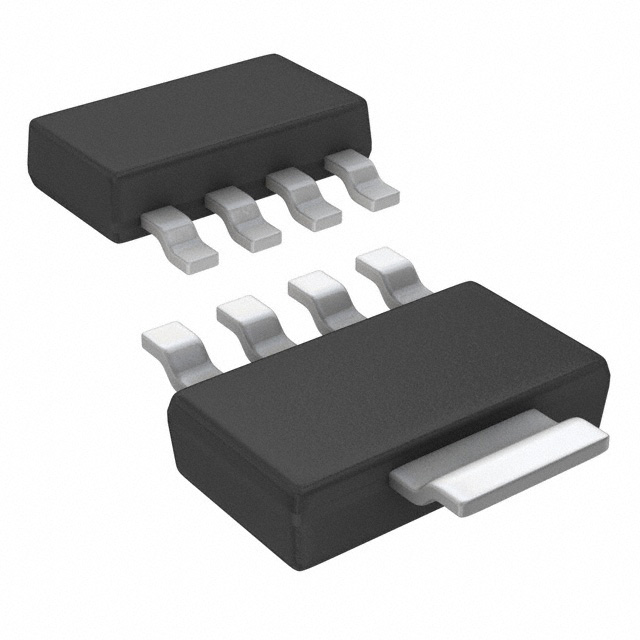

LP38692MPX-ADJ/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 55μA 正极 Adjustable 1A 1 1.25V 2.7V 9V 10V 1.6V@ 1A,145mV@ 100mA,1.3V@ 1A,110mV@ 100mA,1V@ 1A,100mV@ 100mA,800mV@ 1A 1.8%/A(Typ) 0.03(Typ) SOT-223-5 贴片安装,黏合安装 6.5mm*3.56mm*1.6mm
供应商型号: LP38692MPX-ADJ/NOPB
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS LDO稳压器 LP38692MPX-ADJ/NOPB

LP38692MPX-ADJ/NOPB概述


    产品简介


    产品类型: 低压差(LDO)线性稳压器
    主要功能: 该产品主要用于提供稳定的输出电压,能够承受较大的输入电压范围,同时具有低功耗和优异的热性能。
    应用领域: 主要应用于硬盘驱动器、笔记本电脑、电池供电设备和便携式仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2.7 V 到 10 V |
    | 输出电压范围 | 1.25 V 到 9 V |
    | 调节引脚电压精度 | 2.5% (25°C时) |
    | 低压差电压 | 450 mV (典型值,在1 A负载电流下,典型5 V输出)|
    | 工作温度范围 | -40°C 到 +125°C |
    | 关机状态下的静态电流 | 1 μA |
    | 短路保护 | 内部限流 |
    | 启动和禁用控制 | EN 引脚 (仅LP38692-ADJ) |

    产品特点和优势


    LP38690-ADJ 和 LP38692-ADJ 具有以下几个显著特点和优势:
    - 高精度输出电压: 提供2.5%的调节引脚电压精度,确保输出电压稳定。
    - 低功耗: 在关机状态下静态电流仅为1 μA,非常适合电池供电设备。
    - 超低压差: 450 mV 的压差保证在较高负载电流下仍能保持良好的稳压效果。
    - 陶瓷电容器稳定性: 可以使用低成本的陶瓷电容器,减少了系统成本并提高了整体稳定性。
    - 过热保护和限流功能: 包含过热保护和折叠电流限制,提高了可靠性。

    应用案例和使用建议


    应用案例
    LP38690-ADJ 和 LP38692-ADJ 常用于电池供电设备如笔记本电脑和手持设备中。这些设备需要高效稳定的电源供应来保证续航时间和设备的正常运行。
    使用建议
    - 确保使用合适的输入电压范围(2.7 V 至 10 V),以避免损坏设备。
    - 使用高容量陶瓷电容器作为输出电容器可以进一步提高系统的稳定性和可靠性。
    - 在高负载条件下,确保电路具有足够的散热设计,以防止因过热导致设备性能下降。

    兼容性和支持


    - 兼容性: 该产品适用于多种电路板设计,包括SOT-223和WSON两种封装形式。
    - 支持和维护: Texas Instruments提供了详尽的技术文档和社区资源,可以帮助用户进行设计和解决问题。

    常见问题与解决方案


    - 问题: 设备在启动时无法达到设定的输出电压。
    解决方案: 检查输入电压是否在规定范围内,确认电阻分压网络设置正确。
    - 问题: 设备在高温环境下性能下降。
    解决方案: 增加散热措施或选用具有良好热管理特性的封装形式。

    总结和推荐


    LP38690-ADJ 和 LP38692-ADJ 是高度可靠的低压差线性稳压器,具有出色的稳定性、低功耗和广泛的工作温度范围。适合在笔记本电脑、硬盘驱动器和其他电池供电设备中使用。总体来说,这是一款非常值得推荐的产品,尤其适用于对性能和可靠性有高要求的应用场合。

LP38692MPX-ADJ/NOPB参数

参数
线路调节 0.03(Typ)
输出电流 1A
负载调节 1.8%/A(Typ)
最小输入电压 2.7V
Iq-静态电流 55μA
输出类型 Adjustable
最大输出电压 9V
最大压差@电流 1.6V@ 1A,145mV@ 100mA,1.3V@ 1A,110mV@ 100mA,1V@ 1A,100mV@ 100mA,800mV@ 1A
最小输出电压 1.25V
最大输入电压 10V
极性 正极
稳压器数量 1
纹波抑制-PSRR 55dB(120Hz)
长*宽*高 6.5mm*3.56mm*1.6mm
通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LP38692MPX-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP38692MPX-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP38692MPX-ADJ/NOPB LP38692MPX-ADJ/NOPB数据手册

LP38692MPX-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
