UA78M08CKCSE3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 80dB(120Hz) 4.6mA 正极 Fixed 500mA 1 8V 10.5V 8V 25V 2V@ 350mA 160 mV 100mV TO-220-3 通孔安装 10.16mm*4.58mm*8.7mm
供应商型号: 25E-UA78M08CKCSE3
供应商: 国内现货
标准整包数: 1

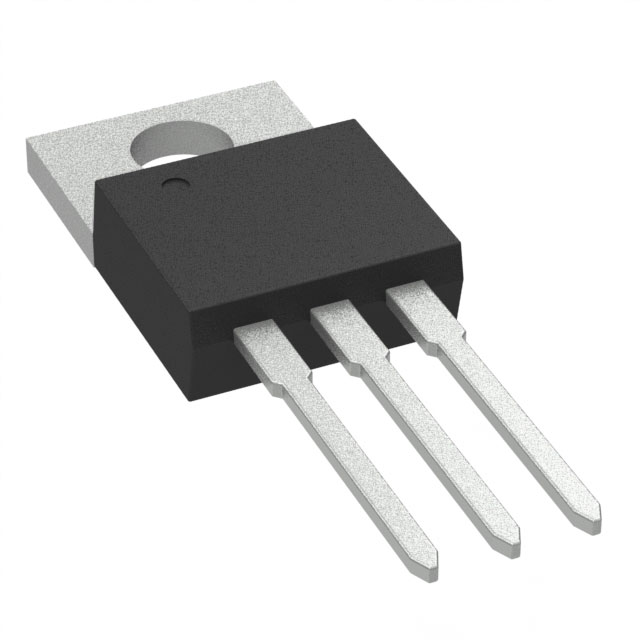

TEXAS INSTRUMENTS LDO稳压器 UA78M08CKCSE3

UA78M08CKCSE3概述

    # Texas Instruments µA78Mxx 正电压调节器技术手册解读

    产品简介


    基本介绍
    Texas Instruments 的 µA78Mxx 系列正电压调节器是广泛应用于多种场合的集成芯片电压调节器,主要适用于需要稳定输出电压的应用场景。该系列产品提供固定输出电压选项(如 5V、6V、8V 等),并能够提供高达 500mA 的输出电流,无需外部组件即可实现电压调节。它被广泛用于单板电路的去噪处理及分布式电源系统,特别适合便携式设备、计算设备和通信领域。
    主要功能
    - 输出电压固定:系列中不同型号对应不同的固定输出电压值。
    - 高电流输出能力:每个器件最大输出电流可达 500mA。
    - 过载保护:具备内部电流限制和热关断保护功能。
    - 无外部元件需求:可以直接连接到未稳压电源上使用。
    应用领域
    - 便携式设备:智能手机、平板电脑等移动设备的电源管理。
    - 计算机与服务器:数据中心服务器上的分布式供电系统。
    - 通信设备:路由器、交换机等网络设备的核心模块供电。

    技术参数


    | 参数名称 | 典型值 | 单位 |
    |
    | 输入电压范围 | 7V~25V
    | 输出电压范围 | 固定值
    | 最大输出电流 | 500mA
    | 涤波电容要求 | 0.33uF输入端,0.1uF输出端
    | 工作温度范围 | -40°C ~ +125°C
    | 热阻 | 53°C/W (DCY封装) |
    产品特点与优势
    独特功能
    - 高集成度:无需额外外围元件即可实现稳定输出。
    - 多重保护机制:集成过流保护、短路保护及热关断机制,确保长期运行的安全性。
    - 适应性强:支持宽泛的工作电压和温度区间,适用于严苛环境下的应用需求。
    市场竞争力
    相比同类产品,µA78Mxx系列具有更紧凑的设计尺寸以及更低的成本,同时保持了卓越的性能表现,在竞争激烈的市场环境中展现出极高的性价比优势。
    应用案例与使用建议
    典型应用场景
    - 便携式充电器设计:为小型锂电池组提供稳定的5V或9V输出。
    - 嵌入式系统开发:作为主控板上的核心电源管理单元。
    使用建议
    为了获得最佳效果,在设计过程中应注意以下几点:
    - 确保输入电容和输出电容符合规定参数以减少噪声干扰。
    - 根据实际功耗合理选择封装形式,比如针对大功率应用可考虑采用TO-220封装。

    兼容性和支持


    兼容性
    该系列产品与其他标准的线性调节器具有良好的互换性,在替换现有设计时通常不需要做太多改动。
    支持服务
    Texas Instruments 提供全面的技术文档下载链接及社区支持平台,方便用户获取最新的技术支持和资料更新。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容是否正确安装 |
    | 过热导致自动关闭 | 减少负载或改善散热条件 |
    总结与推荐
    评估

    总结


    µA78Mxx系列正电压调节器凭借其稳定可靠的性能、简便易用的特点以及广泛的适用范围,在各类电子工程项目中都表现出了优异的表现。无论是对于初学者还是专业工程师而言,这都是一个值得信赖的选择。
    推荐意见
    我们强烈推荐此款产品给所有需要高效能低压直流电源解决方案的企业和个人用户。无论是在消费类电子产品还是工业控制领域,它都能满足绝大多数场景下的需求。

UA78M08CKCSE3参数

参数
线路调节 100mV
纹波抑制-PSRR 80dB(120Hz)
最小输出电压 8V
最小输入电压 10.5V
极性 正极
输出电流 500mA
最大输入电压 25V
最大输出电压 8V
输出类型 Fixed
稳压器数量 1
Iq-静态电流 4.6mA
负载调节 160 mV
最大压差@电流 2V@ 350mA
长*宽*高 10.16mm*4.58mm*8.7mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

UA78M08CKCSE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA78M08CKCSE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA78M08CKCSE3 UA78M08CKCSE3数据手册
