LP3985ITL-2.7/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 50dB~40dB(1kHz~10kHz) 150μA 正极 Fixed 150mA 1 2.7V 2.5V 2.7V 6V 100mV@ 150mA BGA 贴片安装,黏合安装
供应商型号: LP3985ITL-2.7/NOPB
供应商: 国内现货
标准整包数: 1000

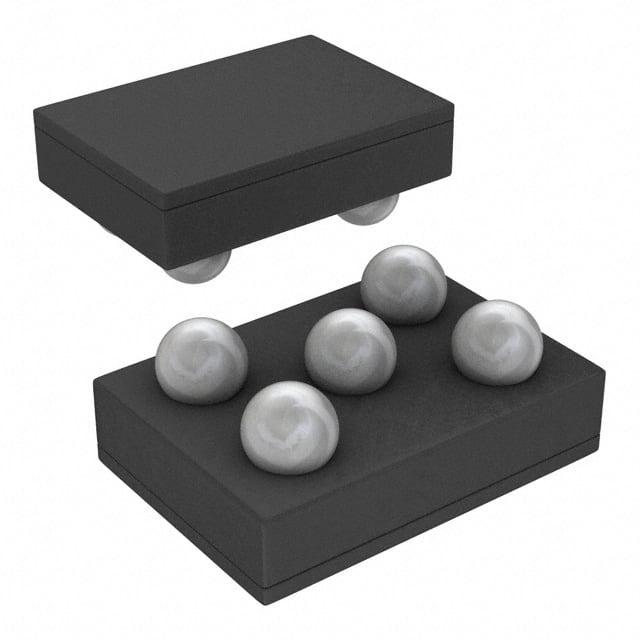

TEXAS INSTRUMENTS LDO稳压器 LP3985ITL-2.7/NOPB

LP3985ITL-2.7/NOPB概述


    产品简介


    LP3985 是一款微型、低噪声的超低压差CMOS电压调节器,专为便携式和无线应用设计。它特别适用于对性能要求严格且空间受限的应用场合,如蜂窝电话和其他电池供电的无线设备。LP3985在保证输出稳定性和低噪声的同时,还具备超低的静态电流消耗,这有助于延长电池寿命。该产品通过了严格的性能测试,并具有极宽的工作温度范围,能够在极端环境下正常工作。

    技术参数


    - 输入电压范围:2.5 V 至 6 V
    - 最大压差(负载电流为150 mA时):100 mV
    - 输出电流:150 mA
    - 电源抑制比(PSRR):低频下 > 50 dB,在1 kHz时 ≥ 40 dB
    - 静态电流:关闭模式下≤ 1.5 µA
    - 启动时间:典型值为200 µs
    - 输出噪声:典型值为30 µVRMS(10 Hz到100 kHz)
    - 工作温度范围:−40°C 到 125°C
    - 封装:DSBGA (5) 1.502 mm x 1.045 mm 或 SOT-23 (5) 2.90 mm x 1.60 mm

    产品特点和优势


    LP3985具备多项显著的优点,使其在同类产品中脱颖而出:
    1. 超低压差:即使在150 mA负载下,压差也仅有100 mV,可以有效延长电池使用寿命。
    2. 高电源抑制比:在1 kHz时,PSRR仍可达到40 dB以上,确保电源干扰不影响输出。
    3. 快速启动:仅需200 µs即可完成启动,满足高速启动需求。
    4. 超低噪声:输出噪声仅为30 µVRMS(10 Hz到100 kHz),适用于对噪声敏感的应用场合。
    5. 小尺寸封装:采用DSBGA封装,总面积小于2 mm x 2.5 mm,节省PCB面积。
    6. 热关断及短路保护:内置热关断和过流保护机制,增强系统稳定性。

    应用案例和使用建议


    应用案例:
    - CDMA和宽带CDMA蜂窝手持设备:这类设备通常需要低噪声的电源管理,LP3985能够提供高达150 mA的稳定输出,同时保持非常低的静态电流消耗(1.5 µA)。
    - GSM蜂窝手持设备:LP3985的快速启动时间和极低的静态电流使其成为理想的电源解决方案。
    - 便携式信息设备:例如平板电脑、智能手表等,这些设备需要小巧且高效的电源管理组件。
    使用建议:
    - 在设计电路时,考虑LP3985的输入电容和输出电容规格,建议选择1 µF ±30% 的陶瓷电容或高品质钽电容以确保稳定性。
    - 确保输入电压在2.5 V到6 V范围内,并在必要时增加外部旁路电容以进一步降低噪声。
    - 注意温度影响,LP3985的工作温度范围为-40°C至125°C,确保其在极端环境中仍能正常运行。

    兼容性和支持


    - 兼容性:LP3985与多种陶瓷和高品质钽电容兼容。此外,它还具有宽泛的输入电压范围和多个固定输出电压选项,便于灵活集成到不同的电路设计中。
    - 支持:德州仪器提供了详尽的技术文档、工具和软件支持。用户可以通过官方网站获取详细的使用指南、应用笔记和故障排查指南。

    常见问题与解决方案


    1. 问题:启动时间较长。
    解决方案:确保输入电容和输出电容符合规范,且连接正确。使用旁路电容也可以加快启动时间。

    2. 问题:输出电压不稳定。
    解决方案:检查输入电压是否在指定范围内,以及负载电流是否超出额定值。调整旁路电容以优化性能。

    3. 问题:输出噪声过高。
    解决方案:确认电容质量和容量是否达标,尝试更换更高质量的电容或增加旁路电容。

    总结和推荐


    综上所述,LP3985是一款集高效率、高性能和紧凑尺寸于一体的低压差调节器。其在便携式设备和无线应用中的表现尤为突出,非常适合用于对体积和噪声有严格要求的应用场合。鉴于其出色的性能和广泛的应用领域,强烈推荐此产品作为新一代便携式和无线设备的电源管理解决方案。

LP3985ITL-2.7/NOPB参数

参数
输出类型 Fixed
纹波抑制-PSRR 50dB~40dB(1kHz~10kHz)
最大输出电压 2.7V
最小输入电压 2.5V
极性 正极
线路调节 -
最小输出电压 2.7V
Iq-静态电流 150μA
负载调节 -
输出电流 150mA
最大压差@电流 100mV@ 150mA
稳压器数量 1
最大输入电压 6V
1.5mm(Max)
1.05mm(Max)
410μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP3985ITL-2.7/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3985ITL-2.7/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3985ITL-2.7/NOPB LP3985ITL-2.7/NOPB数据手册

LP3985ITL-2.7/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.6314
2000+ ¥ 2.5645
3000+ ¥ 2.4976
库存: 5000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 2631.4
