LP3873ET-1.8/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB~57dB(120Hz) 9mA 正极 Fixed 3A 1 1.8V 2.5V 1.8V 7V 1.2V@ 3A 0.08 % 0.02% TO-220-5 通孔安装
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS LDO稳压器 LP3873ET-1.8/NOPB

LP3873ET-1.8/NOPB概述


    产品简介


    LP3873 和 LP3876 是一款高速超低压降线性稳压器,适用于+2.5V 至 +7.0V 的输入电源范围。该系列产品提供了多种预设输出电压选项,非常适合低电压微处理器应用。LP3873 和 LP3876 基于CMOS工艺设计,实现了低压差(Low Dropout, LDO)条件下极低的静态电流消耗,能够快速响应负载变化,保证稳定输出。

    技术参数


    - 输入电压范围:2.5V 至 7.0V
    - 输出电压范围:1.8V 至 5.0V
    - 最大输出电流:3A
    - 封装类型:TO-263 和 TO-220
    - 输出电压精度:±1.5%
    - 误差标志:当输出电压降至额定值的90%以下时触发
    - 瞬态响应:低接地引脚电流,通常在3A负载电流下为15mA
    - 待机电流:通常在3A负载电流下为1μA
    - 负载调整率:0.08%
    - 热过载/过流保护
    - 工作温度范围:−40˚C 至 +125˚C
    - 静态电流:待机模式下通常为1μA

    产品特点和优势


    LP3873 和 LP3876 具有诸多优势,主要包括:
    - 超低压差:典型的压差为80mV(在300mA负载电流下),确保高效率转换。
    - 快速响应:对负载变化有非常快的响应速度,适合用于微处理器电源。
    - 低静态电流:在正常工作模式下,静态电流通常为15mA,在待机模式下仅为1μA。
    - 负载调整率:高达0.08%,确保输出稳定性。
    - 封装选择多样:提供TO-263和TO-220两种封装,适应不同的应用场景。

    应用案例和使用建议


    LP3873 和 LP3876 广泛应用于多个领域,包括但不限于:
    - 微处理器电源:为高性能微处理器提供稳定电源。
    - 总线终端:如GTL、GTL+、BTL和SSTL总线。
    - DSP电源:为数字信号处理器供电。
    - SCSI终端:提供稳定的终端电源。
    - 电池充电器:适合作为便携式设备的充电电源。
    使用建议:
    - 确保输出电容符合规格要求,并尽量靠近器件放置以减少线路阻抗。
    - 选择合适的输入电容以保持系统稳定。
    - 遵循制造商的推荐电路布局方法以避免潜在的不稳定问题。

    兼容性和支持


    LP3873 和 LP3876 可以与其他电子元件和设备配合使用,确保系统兼容性。National Semiconductor 提供了详尽的技术文档和支持,用户可以通过技术支持获取帮助。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方案:检查输出电容的容值和等效串联电阻(ESR),确保它们在推荐范围内。

    - 问题:输出电压瞬间过高
    - 解决方案:检查启动过程中的输入电压上升速度,避免过快导致瞬时过压。

    - 问题:静态电流过大
    - 解决方案:确认输入电压和负载电流处于规范范围内,必要时考虑外部电路优化。

    总结和推荐


    LP3873 和 LP3876 是一款出色的高速超低压差线性稳压器,具有卓越的性能和广泛的应用范围。其独特的功能使其在微处理器电源管理等领域有着显著的优势。对于需要高效且稳定的电源管理解决方案的应用场合,强烈推荐使用这款产品。

LP3873ET-1.8/NOPB参数

参数
最大压差@电流 1.2V@ 3A
输出电流 3A
最大输出电压 1.8V
线路调节 0.02%
稳压器数量 1
最小输出电压 1.8V
最大输入电压 7V
Iq-静态电流 9mA
极性 正极
纹波抑制-PSRR 73dB~57dB(120Hz)
最小输入电压 2.5V
负载调节 0.08 %
输出类型 Fixed

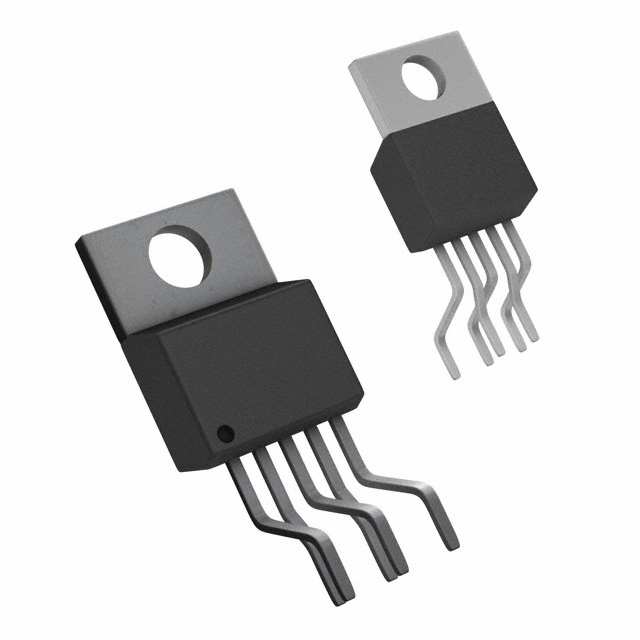

通用封装 TO-220-5
安装方式 通孔安装
包装方式 管装

LP3873ET-1.8/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3873ET-1.8/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3873ET-1.8/NOPB LP3873ET-1.8/NOPB数据手册

LP3873ET-1.8/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
