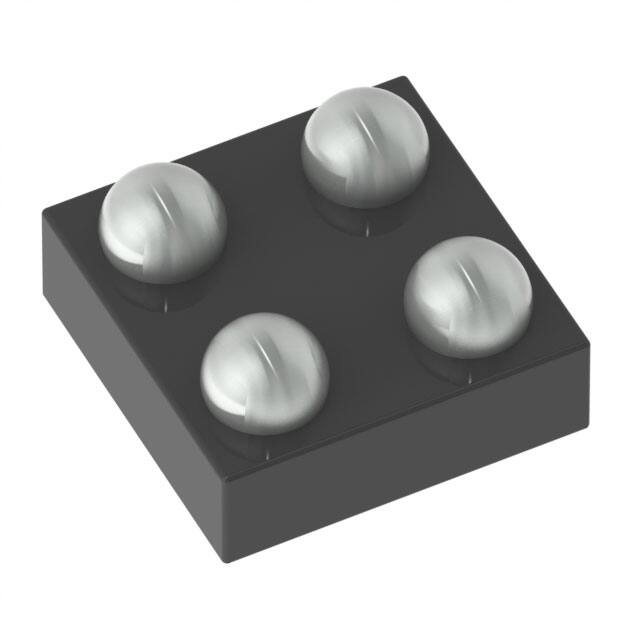

TPS7A2012PYCJR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 65dB~40dB(100Hz~1MHz) 15μA Fixed 300mA 1 1.2V 6V 355mV@ 300mA 贴片安装,黏合安装
供应商型号: TPS7A2012PYCJR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS7A2012PYCJR

TPS7A2012PYCJR概述

    # TPS7A20:超低噪声、超低功耗、高电源抑制比(PSRR)的LDO线性稳压器

    1. 产品简介


    TPS7A20是一款由德州仪器(Texas Instruments)开发的超小型、超低噪声、低静态电流、高电源抑制比的线性稳压器(LDO),最大输出电流可达300mA。该产品专为需要极低输出噪声和高电源抑制比的应用而设计,例如智能手机、平板电脑、IP网络摄像头、智能电表、可穿戴设备及医疗设备等领域。凭借创新的设计理念,TPS7A20在保持卓越性能的同时实现了极小的体积和高效能,非常适合电池供电设备。
    主要功能:
    - 输出电压范围:0.8V至5.5V;
    - 输入电压范围:1.6V至6.0V;
    - 超低噪声(7μVRMS,无需额外去噪电容);
    - 高电源抑制比(PSRR:95dB @ 1kHz);
    - 极低静态电流(IQ:6.5μA);
    - 极低压差电压(典型值:140mV @ 300mA)。
    应用领域:
    - 智能手机和平板电脑;
    - IP网络摄像头;
    - 医疗电子设备;
    - 智能电表和现场变送器;
    - 工业控制及电机驱动;
    - 可穿戴设备及其他便携式设备。

    2. 技术参数


    以下是TPS7A20的技术规格和关键性能参数:
    | 参数名称 | 值范围 | 单位 |
    |
    | 输出电压噪声 | 7μVRMS
    | 输出电压精度 | ±1.5%(最大)
    | 输出电压范围 | 0.8V 至 5.5V
    | 输入电压范围 | 1.6V 至 6.0V
    | 最大输出电流 | 300mA
    | 静态电流(Iq) | 6.5μA
    | 压差电压(Dropout) | 140mV(最大) @ 300mA
    | 启动时间 | 750~1150μs
    | 温度范围 | -40°C 至 125°C
    典型应用场景性能指标:
    - 在输出电流为300mA时,压差电压仅140mV;
    - 输出噪声电压典型值仅为7μVRMS(带宽:10Hz至100kHz)。

    3. 产品特点和优势


    TPS7A20具有以下独特功能和显著优势:
    1. 超低噪声设计
    内置低噪声设计,无需额外的噪声旁路电容即可实现7μVRMS的超低输出噪声水平,适合对电磁干扰敏感的电路。
    2. 高电源抑制比(PSRR)
    PSRR高达95dB @ 1kHz,能够有效抑制输入电源中的纹波和高频干扰,适用于RF模块、模拟电路等对电源纯净度要求高的场合。
    3. 极低功耗
    静态电流仅为6.5μA,大幅延长电池寿命,非常适合便携式和电池供电设备。
    4. 极低压差电压
    在300mA负载下,典型压差电压仅140mV,有助于最大限度地减少电池消耗。
    5. 高集成度与小封装
    提供多种封装选项,如X2SON(1mm×1mm)、DSBGA(0.612mm×0.612mm)等,帮助设计者减小PCB尺寸。
    6. 智能使能功能
    具备内部500kΩ上拉电阻和低泄漏电流,确保即使EN引脚未连接也能保持默认关闭状态。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑:为射频芯片和传感器提供稳定的电源。
    - 智能电表:在高精度计量需求下,保持极低的输出噪声。
    - 工业传感器:用于现场设备,提供高可靠性电源。
    使用建议:
    1. 为实现最佳性能,建议选用1µF或更大的陶瓷电容作为输入和输出电容,并尽量靠近器件的IN和OUT引脚放置。
    2. 若负载电流较大,需确保电源输入端具备足够的滤波电容以防止振铃现象。
    3. 在选择输出电容时,优先考虑具有低等效串联电阻(ESR)的陶瓷电容。

    5. 兼容性和支持


    TPS7A20可与主流的电池供电设备兼容,并已通过严格的ESD保护测试(HBM:±2000V,CDM:±750V)。此外,德州仪器提供了详尽的技术文档和支持资源,包括应用笔记、设计指南和在线技术支持,以便用户快速上手并优化系统性能。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查输入电压范围是否满足要求;更换合适等级的电容。 |
    | 静态电流过大 | 确认配置是否正确;检查是否有外部漏电流路径。 |
    | 压差过高 | 确保输入电压高于输出电压至少0.3V以上。 |

    7. 总结和推荐


    TPS7A20凭借其超低噪声、高PSRR、极低功耗和紧凑封装等特点,在众多高要求的电源管理应用中表现卓越。它特别适合对电源纯度和效率有极高要求的场景,是电池供电设备的理想选择。同时,德州仪器提供的全面技术支持也使其成为易于使用的产品。
    推荐指数:★★★★★
    如果您正在寻找一款性能优异、体积小巧且兼容性强的LDO线性稳压器,TPS7A20将是您的不二之选!

TPS7A2012PYCJR参数

参数
最小输入电压 -
输出电流 300mA
纹波抑制-PSRR 65dB~40dB(100Hz~1MHz)
最大输出电压 -
输出类型 Fixed
Iq-静态电流 15μA
负载调节 -
最大输入电压 6V
线路调节 -
稳压器数量 1
极性 -
最大压差@电流 355mV@ 300mA
最小输出电压 1.2V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
