首页  >  产品百科  >  LM9070T

LM9070T

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB@(120Hz) 4mA 正极 Fixed 250mA 6V 5V 26V 300mV@ 5mA,800mV@ 250mA 50mV 50mV TO-220 通孔安装
供应商型号: Q-LM9070T
供应商: 期货订购
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LM9070T

LM9070T概述

    LM9070 低静态电流低压差系统电压调节器

    产品简介


    LM9070 是一款高性能的低压差(LDO)电压调节器,设计用于汽车应用。它能够提供高达250mA的输出电流,具备精确的5V输出,准确度为3%。LM9070特别设计了一个延迟复位输出标志,可以用于微处理器系统的启动时的复位,也可以在任何原因导致输出电压超出调节范围时进行复位。此外,LM9070还具有多种保护机制,如反向电池保护、过压关断、热关断和输入瞬态保护等,适用于广泛的温度范围(-40°C至+125°C)。

    技术参数


    - 输出电压: 5V ±3%
    - 输出电流: 250mA
    - dropout电压: 最大800mV (250mA输出电流)
    - 复位延时时间: 7ms至31ms
    - 工作温度范围: -40°C 至 +125°C
    - 封装形式: TO-263 和 20针表面贴装
    - 静态电流: 开启状态 50μA 最大

    产品特点和优势


    1. 高度可靠:设计用于汽车应用,确保系统可靠性。
    2. 抗电磁干扰(EMI):在高RF场下仍能保持稳定。
    3. 外部编程延时复位:通过外部电容实现复位延时功能。
    4. 低功耗:静态电流低至50μA。
    5. 双重逻辑控制:提供标准的ON/OFF输入以及一个“保持活跃”输入,允许系统在点火开关关闭后仍保持激活状态。

    应用案例和使用建议


    LM9070 被广泛应用于汽车电子系统中,特别是需要保持系统持续供电的场合。例如,通过一个点火开关信号和系统控制器信号,可以实现车辆点火关闭后系统的保持激活状态。此外,在需要执行电源下电序列的应用中,LM9070能确保系统安全进入低功耗模式。
    建议在使用LM9070时,确保电路中连接适当容量的输出电容器以维持稳定性,并在输入端添加输入电容器以改善线路瞬态和噪声性能。对于系统中的短路负载,LM9070会自动检测并关闭输出,从而避免过大的电流消耗。

    兼容性和支持


    LM9070的TO-263和20针表面贴装形式使其可以方便地集成到现有系统中。厂商提供了详细的技术支持文档和测试报告,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何防止系统的电磁干扰?
    - 答:通过使用推荐的输入电容器和选择合适的输出电容器(如47μF,ESR < 3Ω),LM9070能够在高RF环境中正常工作。

    2. 问:在负载突变时如何确保系统稳定?
    - 答:适当的负载电容选择(至少10μF,ESR < 3Ω)有助于在负载变化时维持稳定的输出电压。

    总结和推荐


    LM9070凭借其低功耗、宽工作温度范围和出色的电磁兼容性,非常适合汽车电子系统和其他需要长时间稳定供电的应用。其独特的双重逻辑控制功能,使得系统在各种复杂条件下都能可靠运行。总体来说,强烈推荐在对系统稳定性和可靠性要求较高的应用场景中使用LM9070。

LM9070T参数

参数
纹波抑制-PSRR 60dB@(120Hz)
稳压器数量 -
线路调节 50mV
最大输入电压 26V
最大压差@电流 300mV@ 5mA,800mV@ 250mA
Iq-静态电流 4mA
负载调节 50mV
最小输入电压 6V
极性 正极
最大输出电压 5V
最小输出电压 -
输出类型 Fixed
输出电流 250mA
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 散装

LM9070T厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM9070T数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM9070T LM9070T数据手册

LM9070T封装设计

查看详情并下载
Symbol
Footprint

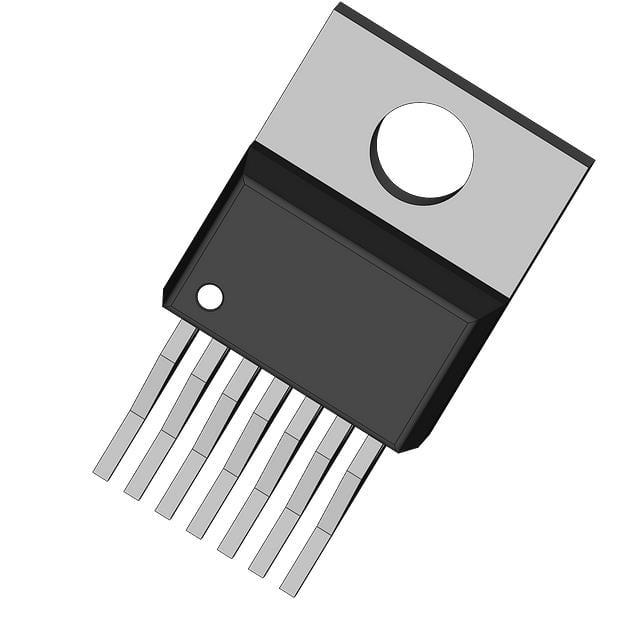

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
230+ $ 0.6118 ¥ 5.1816
库存: 364
起订量: 830 增量: 0
交货地:
最小起订量为:230
合计: ¥ 1191.76
