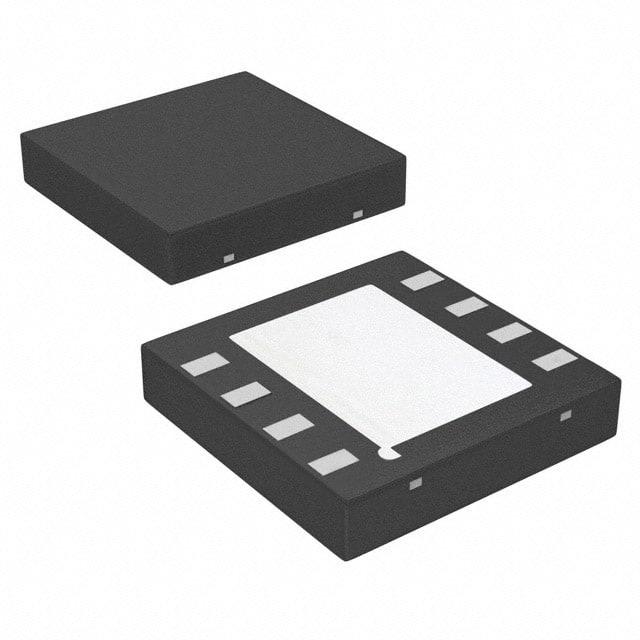

LP2989AILD-5.0

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 175μA 正极 Fixed 500mA 1 5V 2.1V 5V 16V 650mV@ 500mA 0.4%(Typ) 0.014%/V SON 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-LP2989AILD-5.0
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP2989AILD-5.0

LP2989AILD-5.0概述


    产品简介


    LP2989低压差线性稳压器是一款超低功耗且低噪声的固定输出500mA低压差线性稳压器,专为使用陶瓷输出电容器而设计。该产品主要适用于笔记本电脑、台式电脑、掌上电脑(PDAs)、无线通信设备以及开关模式电源后的调节器。LP2989以其卓越的性能、高电流承载能力和出色的温度稳定性脱颖而出,广泛应用于各种需要高精度稳定电压输出的应用领域。

    技术参数


    - 输入电压范围:2.1V至16V
    - 输出电压选项:2.5V至5V
    - 最大输出电流:500mA
    - 超低dropout电压:通常在500mA负载下为310mV,在100µA负载下为1mV
    - 低静态电流:关闭状态下仅为<0.8μA
    - 接地引脚电流:在500mA负载下为3mA,在100µA负载下为110μA
    - 过温保护:-40°C至125°C的温度范围内提供过温及过流保护
    - 误差信号输出:当输出电压下降约5%时触发
    - 峰值输出电流能力:800mA(典型值)

    产品特点和优势


    LP2989具备多项显著优势:
    - 超低静态电流:使得在不工作的状态下几乎无功耗。
    - 优异的输出精度:在室温下输出电压精度可达到±0.75%,标准版则为±1.25%。
    - 低输出噪声:通过外部电容,输出噪声可以降低至18μV(典型值)。
    - 高温稳定性:工作温度范围宽广,可达-40°C至125°C,适合于严苛环境的应用。
    这些特点使其在高精度要求和空间受限的应用中表现出色,如移动设备、便携式计算设备和工业控制系统中。

    应用案例和使用建议


    LP2989已被成功应用于多种设备中,例如:
    - 便携式计算机:保证电池供电设备的稳定工作。
    - 无线通信模块:确保敏感信号处理电路得到稳定的电源供应。
    - 开关模式电源后级调节器:减少波动,提高整体效率。
    使用建议:
    - 确保使用至少4.7μF的陶瓷输出电容以保证系统稳定性。
    - 配合10nF的旁路电容可以进一步降低输出噪声。
    - 设备关机状态下应主动终止Shutdown引脚,避免不必要的功耗。

    兼容性和支持


    LP2989与市面上常见的陶瓷电容器具有良好的兼容性,便于集成。此外,德州仪器提供了详尽的技术文档和支持服务,包括详细的电气特性、热管理指南以及应用程序笔记,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确认输入电容的值及质量,增加外部10nF的旁路电容。 |
    | 关闭状态下功耗高 | 确保Shutdown引脚已正确连接至IN引脚并主动终止。 |

    总结和推荐


    综上所述,LP2989是一款集高性能、低功耗、高稳定性于一体的低压差线性稳压器。其适用于对电源供应有较高要求的各种场合。我们强烈推荐在设计高精度、低功耗需求的电子系统时采用此款稳压器,相信它会成为您的理想选择。

LP2989AILD-5.0参数

参数
输出类型 Fixed
纹波抑制-PSRR 60dB(1kHz)
稳压器数量 1
最大压差@电流 650mV@ 500mA
最小输入电压 2.1V
线路调节 0.014%/V
最大输出电压 5V
Iq-静态电流 175μA
输出电流 500mA
极性 正极
负载调节 0.4%(Typ)
最小输出电压 5V
最大输入电压 16V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装
包装方式 散装,卷带包装

LP2989AILD-5.0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2989AILD-5.0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2989AILD-5.0 LP2989AILD-5.0数据手册

LP2989AILD-5.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.358 ¥ 11.5783
100+ $ 1.3335 ¥ 11.4749
300+ $ 1.3213 ¥ 11.3715
500+ $ 1.309 ¥ 11.2682
1000+ $ 1.2723 ¥ 10.7513
5000+ $ 1.2723 ¥ 10.7513
库存: 539
起订量: 87 增量: 1
交货地:
最小起订量为:50
合计: ¥ 578.91
