LM317LILP

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 80dB~65dB(120Hz) 2.5mA 正极 Adjustable 100mA 1 1.2V 3.75V 32V 38V 2.5V@ 100mA 0.5%(Typ) 0.02%V TO-92-3 通孔安装 4.83mm*3.43mm*3.68mm
供应商型号: LM317LILP
供应商: 云汉优选
标准整包数: 1

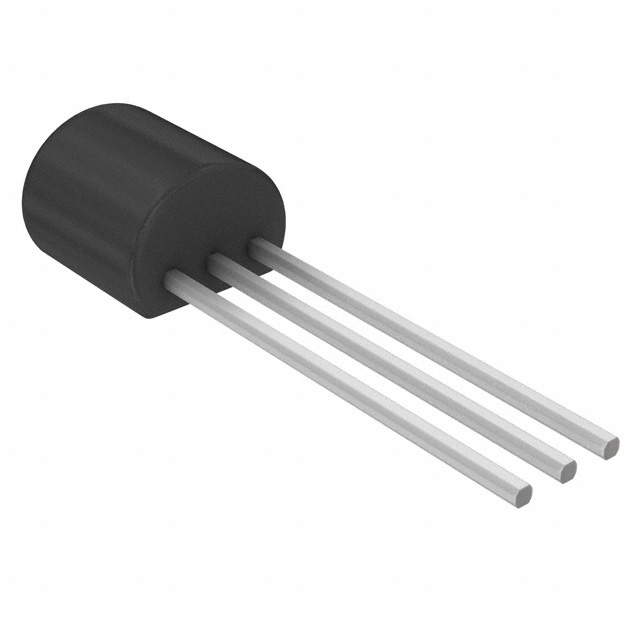

TEXAS INSTRUMENTS LDO稳压器 LM317LILP

LM317LILP概述


    产品简介


    LM317L:可调三端线性稳压器
    产品类型:可调三端线性稳压器
    主要功能:提供稳定的输出电压,范围为1.25V至32V。适用于需要可调节输出电压的应用场合。
    应用领域:POS机、医疗健康设备、打印机、家用电器及白色家电、电视顶盒等。

    技术参数


    - 输出电压范围:1.25V 至 32V(通过外部电阻分压器设置)
    - 输出电流能力:100mA
    - 输入调节:通常为每输入电压变化0.01%
    - 输出调节:通常为0.5%
    - 纹波抑制:通常为80dB
    - 输入至输出电压差:最大35V
    - 操作温度范围:商业级(0°C 至 70°C)、工业级(-40°C 至 125°C)

    产品特点和优势


    - 易于使用:仅需两个外部电阻即可设定输出电压。
    - 高电压容差:最高可达35V的输入至输出电压差。
    - 全保护机制:包括电流限制和过温保护。
    - 灵活性:适用于多种不同的应用,包括电流源和精密电流调节。

    应用案例和使用建议


    典型应用案例:作为POS机中的电源,为打印机供电,用于家电控制板。
    使用建议:
    - 使用靠近输入滤波电容器的位置安装,如果距离较远,则需要增加输入旁路电容。
    - 为了改善瞬态响应,可以在输出端添加一个电容。
    - 当输出电压大于6V时,建议在调整引脚和输出之间添加保护二极管。

    兼容性和支持


    - 兼容性:适用于大多数标准应用,可与各种输入电压范围配合使用。
    - 支持:官方提供详细的技术文档和在线社区支持,便于解决常见问题。

    常见问题与解决方案


    问题1:稳压器在低输入电压下无法正常工作。
    解决方法:确保输入电压至少比输出电压高2.5V。
    问题2:输出电压波动大。
    解决方法:检查并确保正确的反馈电阻值,添加适当的输出电容以提高稳定性。

    总结和推荐


    总结:
    - 主要优点:出色的输入和输出调节能力,易于使用的可调电压范围,强大的保护功能。
    - 市场竞争力:在可调线性稳压器市场上,LM317L以其灵活性、可靠性及广泛的适用范围脱颖而出。
    推荐:强烈推荐。无论是POS机、打印机还是家用电器,LM317L都是一款值得信赖的选择。它具有良好的性能、稳定的操作以及可靠的保护机制,能够满足绝大多数应用场景的需求。

LM317LILP参数

参数
最大输入电压 38V
最小输出电压 1.2V
输出类型 Adjustable
负载调节 0.5%(Typ)
最大压差@电流 2.5V@ 100mA
极性 正极
Iq-静态电流 2.5mA
最大输出电压 32V
输出电流 100mA
稳压器数量 1
线路调节 0.02%V
纹波抑制-PSRR 80dB~65dB(120Hz)
最小输入电压 3.75V
长*宽*高 4.83mm*3.43mm*3.68mm
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

LM317LILP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM317LILP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM317LILP LM317LILP数据手册

LM317LILP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.4674
3000+ ¥ 5.334
6000+ ¥ 5.1562
库存: 6713
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 5467.4
