LP5900SDX-3.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB~40dB(100Hz~100kHz) 50μA 正极 Fixed 150mA 1 3V 2.5V 3V 5.5V 150mV@ 150mA 0.001%/mA(Typ) 0.05(Typ) SON 贴片安装,黏合安装 2.2mm(长度)*2.5mm(宽度)
供应商型号: LP5900SDX-3.0/NOPB
供应商: 国内现货
标准整包数: 1

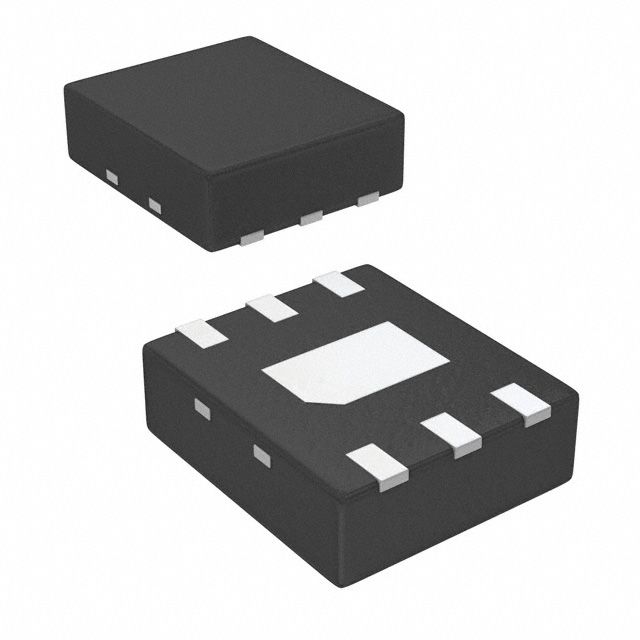

TEXAS INSTRUMENTS LDO稳压器 LP5900SDX-3.0/NOPB

LP5900SDX-3.0/NOPB概述


    产品简介


    LP5900是一款适用于射频(RF)和模拟电路的低噪声线性稳压器(LDO),能够提供高达150毫安(mA)的输出电流。它在无需外部去耦电容的情况下提供了出色的低噪声表现和高电源抑制比(PSRR)。这种特性使其成为手持设备如手机和平板电脑的理想选择,同时也适用于无线局域网(WLAN)设备等多种应用场合。

    技术参数


    - 输入电压范围:2.5 V至5.5 V
    - 输出电压范围:1.5 V至4.5 V
    - 支持输入和输出0.47微法拉(μF)陶瓷电容
    - 启用逻辑控制端
    - 工作温度范围:-40°C至125°C
    - 低输出噪声:6.5 微伏(μVRMS)
    - PSRR:1 kHz时为75分贝(dB)
    - 输出电压精度:±2%
    - 启用时静态电流:25 μA
    - 漏失电压:典型值80 mV
    - 最大输出电流:150 mA
    - 热过载和短路保护

    产品特点和优势


    LP5900的主要特点是它的超低噪声和高电源抑制比,这使得它非常适合于对噪声敏感的应用场景。此外,它不需要额外的噪声旁路电容,从而简化了设计并减少了成本。逻辑控制使能功能增加了设计的灵活性,而热过载和短路保护则提高了系统的可靠性。其极低的漏失电压和优良的负载瞬态响应性能进一步提升了用户体验。

    应用案例和使用建议


    在实际应用中,LP5900被广泛用于各种移动设备中,如手机和平板电脑。例如,在智能手机的设计中,它可以为传感器模块或其他关键组件供电。建议在使用LP5900时,仔细遵循制造商提供的布局指南,以确保最佳性能。特别是在处理高频信号时,合适的PCB布局尤为重要。

    兼容性和支持


    LP5900提供了两种封装选项:DSBGA和WSON。这两种封装都具有良好的散热性能。TI公司还为其产品提供了详尽的技术文档和支持,包括参考设计和其他应用指南。对于任何有关固定输出电压或其它封装选项的问题,可以联系当地的销售办事处获取更多信息。

    常见问题与解决方案


    1. Q: 在启动过程中,输出电压会怎样变化?
    A: 启动时间约为150至300微秒(μs),并且可能有不超过20毫伏(mV)的过冲。
    2. Q: 如果没有适当的外部电容,稳压器的稳定性如何?
    A: 稳定的输出需要至少0.33微法拉(μF)的电容,并且电容的容差应优于30%,以确保在全工作温度范围内稳定。

    总结和推荐


    综上所述,LP5900凭借其卓越的性能参数、独特的功能和广泛的适用性,在电子元器件市场中具有很强的竞争优势。它特别适合那些对噪声和功耗有严格要求的应用。因此,我强烈推荐这款产品给正在寻找高性能、可靠LDO的工程师们。

LP5900SDX-3.0/NOPB参数

参数
稳压器数量 1
线路调节 0.05(Typ)
最大输出电压 3V
极性 正极
最小输出电压 3V
输出电流 150mA
最大输入电压 5.5V
纹波抑制-PSRR 85dB~40dB(100Hz~100kHz)
输出类型 Fixed
最小输入电压 2.5V
最大压差@电流 150mV@ 150mA
Iq-静态电流 50μA
负载调节 0.001%/mA(Typ)
长*宽*高 2.2mm(长度)*2.5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP5900SDX-3.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5900SDX-3.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5900SDX-3.0/NOPB LP5900SDX-3.0/NOPB数据手册

LP5900SDX-3.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.289
3000+ ¥ 2.2332
6000+ ¥ 2.1588
库存: 80040
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2289
直接购买
加入购物车
