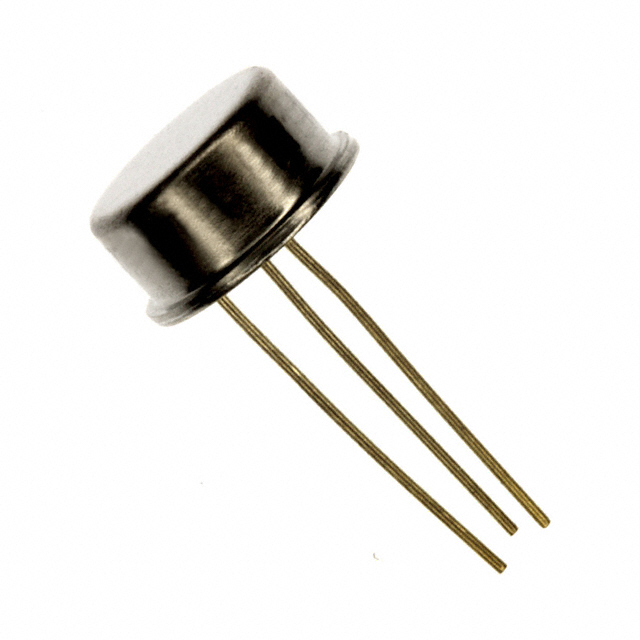

LM78M05CH

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 78dB(120Hz) 3mA 正极 Fixed 500mA 1 5V 7.2V 5V 35V 100mV 100mV TO-3 通孔安装 4.45mm(高度)
供应商型号: LM78M05CH
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LM78M05CH

LM78M05CH概述


    产品简介


    LM341 和 LM78M05 系列:三端正电压调节器
    产品类型: 三端正电压调节器
    主要功能: 输出电流可达0.5A以上,内置过热保护、短路电流限制、输出晶体管安全区域补偿
    应用领域: 电子销售点终端、医疗健康应用、打印机、家用电器、电视及机顶盒

    技术参数


    - 输出电压: 5V 或 15V
    - 输出电流: 超过0.5A
    - 输入电压范围: VOUT + 2V 到 35V
    - 最大功耗: 由内部自动限制
    - 工作温度范围: -40°C 至 125°C
    - 绝对最大额定值:
    - 输入电压:VOUT + 1.8V 到 35V
    - 输出电流:0.5A
    - 引脚温度(焊接):300°C(TO 封装),260°C(TO-220 封装)
    - 电气特性:
    - 输出噪声电压(f=10Hz到100kHz):5V 时为40μV,12V 时为75μV,15V 时为90μV
    - 纹波抑制(f=120Hz,IL=500mA):5V 时为78dB,12V 时为71dB,15V 时为69dB
    - 封装选项: TO-220、TO-252 和 TO 封装

    产品特点和优势


    - 高输出电流能力: 输出电流可超过0.5A,适用于多种需要较大电流的应用场景。
    - 内置保护机制: 内置过热保护、短路电流限制和安全区域补偿,防止因输出过载造成的损坏。
    - 无需外部组件: 固定输出电压设计,无需额外设置反馈电阻或其他外部元件。
    - 广泛适用性: 可用于各种消费电子产品、医疗设备、家电和通信设备等。
    - 易于集成: 三种封装形式(TO-220、TO-252 和 TO),便于灵活选择并集成到不同电路板设计中。

    应用案例和使用建议


    应用场景:
    - 电子销售点终端(POS):确保系统稳定供电,减少单点故障引起的噪声干扰。
    - 医疗健康设备:提供稳定且可靠的电源供给,保证医疗设备运行的安全性。
    - 家用电器:如冰箱、洗衣机等,确保负载变化下的稳定供电,提升用户体验。
    使用建议:
    - 选择合适的输入电容器: 若无电源滤波电容或者设备距离电源滤波电容超过4英寸,建议在输入端添加一个0.1μF 或以上的旁路电容以过滤噪声。
    - 考虑输出电容器: 若负载变化大,则建议使用输出电容器以改善瞬态响应。
    - 散热设计: 确保安装足够的散热片,尤其是在高温环境下工作时,避免超出热限值。

    兼容性和支持


    - 封装兼容性: 支持 TO-220、TO-252 和 TO 封装,与多种设备和电路板相兼容。
    - 技术支持: TI提供了详细的设计指南和相关文档,用户可以在官方网站上找到更多关于此产品的资料和最新的技术支持信息。

    常见问题与解决方案


    - Q: 设备如何处理过载情况?
    A: 设备会自动进入自我保护模式,减少输出电流或关闭输出直至过载消除。

    - Q: 输出噪声水平过高怎么办?
    A: 增加输出电容或选择更高容量的输入电容,有助于降低输出噪声。

    - Q: 在高温环境下工作如何避免过热?
    A: 确保使用足够大的散热片,并注意良好的通风,避免工作环境温度超过125°C。

    总结和推荐


    综合评估:
    - 主要优点: LM341 和 LM78M05 系列电压调节器在高输出电流和可靠保护方面表现优异,内置多种保护机制,减少了外部组件需求,简化了设计过程。
    - 推荐使用: 由于其高性能和广泛的适用性,强烈推荐在需要稳定电源输出的各种应用中使用。对于追求高性能且对成本控制有一定要求的应用,这些调节器是理想的选择。

LM78M05CH参数

参数
输出类型 Fixed
线路调节 100mV
最大压差@电流 -
输出电流 500mA
最小输出电压 5V
稳压器数量 1
最大输出电压 5V
纹波抑制-PSRR 78dB(120Hz)
最大输入电压 35V
最小输入电压 7.2V
Iq-静态电流 3mA
极性 正极
负载调节 100mV
长*宽*高 4.45mm(高度)
通用封装 TO-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

LM78M05CH厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM78M05CH数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM78M05CH LM78M05CH数据手册

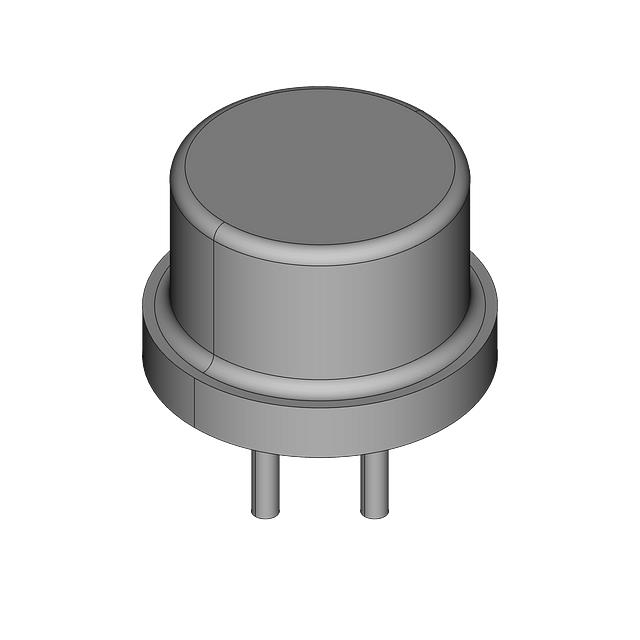

LM78M05CH封装设计
