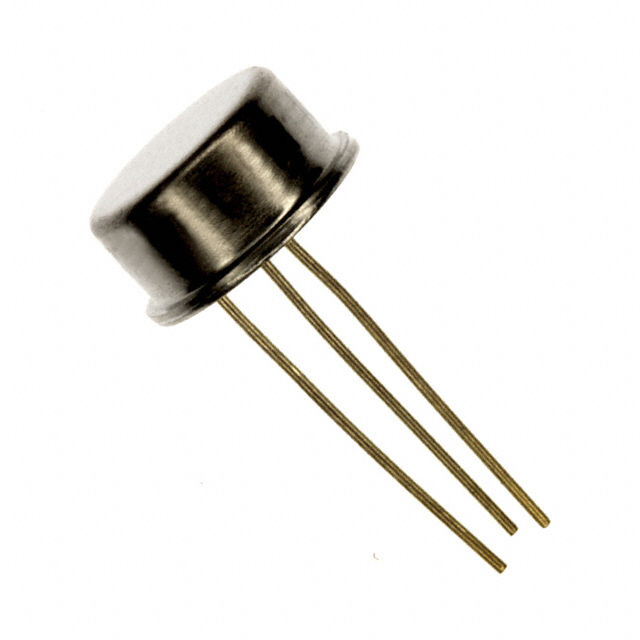

LM120H-5.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 64dB(120Hz) 1mA 负极 Fixed 1.5A 1 5V 25V 5V 25V 50mV 25mV TO-3,TO-39-3 通孔安装 4.45mm(高度)
供应商型号: LM120H-5.0/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LM120H-5.0/NOPB

LM120H-5.0/NOPB概述


    产品简介


    LM120/LM320-N 系列负极性调节器
    LM120/LM320-N 系列是三端负极性电压调节器,具有固定的输出电压,分别为 -5V、-12V 和 -15V。这些调节器适用于多种应用场景,尤其在需要高精度和稳定性的系统中表现出色。其设计允许高达 1.5A 的负载电流,因此在电源管理、工业自动化、电信设备等领域有着广泛的应用。

    技术参数


    主要技术规格
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 输出电压 | -5.1V | -5V | -4.9V |
    | 线性调节 | 10mV | 25mV | 40mV |
    | 输入电压范围 | -25V | -7V | -25V |
    | 纹波抑制 | 54dB | 64dB | 54dB |
    | 负载调节 | 50mV | 75mV | 100mV |
    | 静态电流 | 1mA | 2mA | 2mA |
    其他关键参数
    - 低温度漂移
    - 内部热关断保护
    - 优异的纹波抑制能力
    - 低静态电流,易于通过电阻分压器进行调整以获得更高的输出电压

    产品特点和优势


    特点和优势
    1. 优秀的电流限制机制:独立于温度,能够有效应对瞬时过载故障。
    2. 热关断保护:确保在长时间过载情况下,结温不会超过安全范围。
    3. 稳定的输出电压:即使在输入输出电压差仅为 1V 的情况下,也能保持良好的稳定性。
    4. 易于应用:只需一个外部补偿电容器,大大简化了设计流程。

    应用案例和使用建议


    应用案例
    1. 双调谐电源:用于对称电源电路中,为不同的电路部分提供负电压。
    2. 固定调节器:为需要固定负电压的电路提供稳定的电源输出。
    使用建议
    - 在需要调整输出电压的应用中,可以使用简单的电阻分压器来实现。
    - 在使用大容量输出电容时(>100μF),应在输入和输出之间加入一个高电流二极管(如 1N4001)以保护调节器免受瞬时输入短路的影响。

    兼容性和支持


    兼容性
    LM120/LM320-N 系列调节器可与其他标准元器件一起使用,方便集成到现有系统中。对于其他所需的电压输出,LM137 和 LM137HV 系列提供了从 -1.2V 到 -47V 的输出电压范围。
    厂商支持
    制造商提供全面的技术支持,包括详细的文档和样本测试,确保用户能够顺利地将这些产品集成到自己的系统中。

    常见问题与解决方案


    1. 问题:如何处理长时间过载的情况?
    - 解决方案:利用内部热关断功能,当温度达到预设阈值时自动切断电流,防止设备损坏。
    2. 问题:如何提高纹波抑制能力?
    - 解决方案:增加输出电容的容量可以显著改善纹波抑制效果。同时,确保输出电容的稳定性,推荐使用固态钽电容。
    3. 问题:如何降低静态电流?
    - 解决方案:可以通过合理的设计来降低静态电流,例如使用低功耗的外围电路。

    总结和推荐


    综合评估
    LM120/LM320-N 系列负极性调节器凭借其出色的性能、可靠性和易用性,在众多应用中表现出色。其高精度的电压调节能力和优异的稳定性使其成为许多高端应用的理想选择。同时,厂商提供的完善支持和文档也为用户的使用提供了极大的便利。
    推荐
    强烈推荐使用 LM120/LM320-N 系列调节器,特别是在需要高精度、稳定性和良好负载特性的应用场合。如果您正在寻找一种高效、可靠的负极性电压调节器,这些型号无疑是您的最佳选择。

LM120H-5.0/NOPB参数

参数
纹波抑制-PSRR 64dB(120Hz)
最小输出电压 5V
输出电流 1.5A
最小输入电压 25V
最大输入电压 25V
Iq-静态电流 1mA
负载调节 50mV
最大压差@电流 -
输出类型 Fixed
稳压器数量 1
线路调节 25mV
最大输出电压 5V
极性 负极
长*宽*高 4.45mm(高度)
通用封装 TO-3,TO-39-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装
