TPS72615DCQR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 120μA 正极 Fixed 1A 1 1.5V 1.8V 1.5V 6V 320mV@ 1A 0.05%/A(Typ) 0.02(Typ) SOT-223-6 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: TPS72615DCQR
供应商: 国内现货
标准整包数: 1000

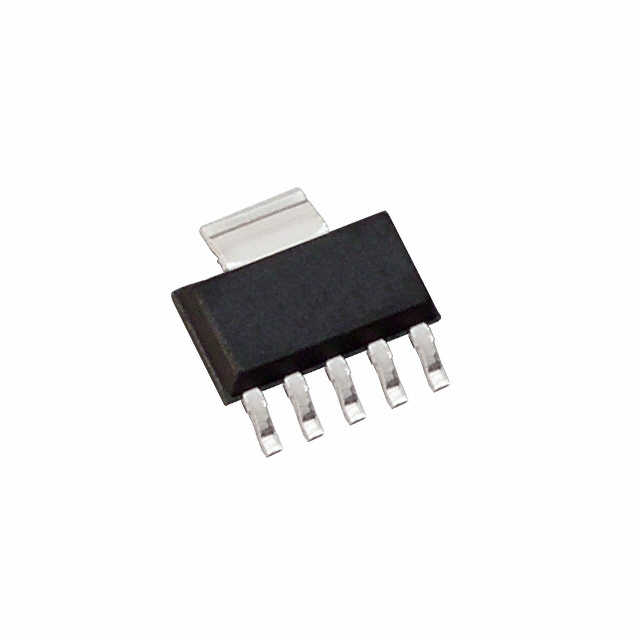

TEXAS INSTRUMENTS LDO稳压器 TPS72615DCQR

TPS72615DCQR概述


    产品简介


    TPS726xx 系列是德州仪器(TI)生产的一系列低电压低压差(LDO)线性稳压器,适用于输入电压范围低至1.8V的应用。这些稳压器提供固定输出电压选项,通常用于为最新的数字信号处理器(DSP)、现场可编程门阵列(FPGA)和微控制器供电。通过集成的监控电路,当输出电压低于设定阈值时,会提供一个低电平复位(RESET)信号。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 (VIN) | 1.8 6 | V |
    | 输出电流 (IO) | 0 | 1 | A |
    | 输出电压 (VO) | 1.26 | 1.5 | 2.5 | V |
    | 低噪声能力 150 | µV |
    | 滴漏电压 (VDO) | 170 | 210 | mV |
    | 地电流 (Iq) | 210 | 300 | µA |
    | 备用电流 | 0.2 | 1 | µA |
    | 监控阈值电压 | 1.45 | 1.57 | 1.70 | V |

    产品特点和优势


    - 低压差(LDO)稳压器:TPS726xx 系列能够在低至1.8V的输入电压下正常工作,适合各种电池驱动的便携式设备。
    - 高输出精度:±2% 的输出电压容差,确保在不同工作条件下的稳定性能。
    - 内置监控电路:具备欠压锁定(UVLO)保护和过流保护功能,增加了设备的安全性和可靠性。
    - 低功耗:低至170mV的滴漏电压,降低了能量损失,提高能效。
    - 易于安装:提供两种封装形式(SOT223 和 DDPAK),方便集成到各种设计中。

    应用案例和使用建议


    应用场景
    - PCI卡:适合作为电源模块,满足特定的供电需求。
    - 电信板和调制解调器银行:由于其低噪声特性和高效能,特别适合此类对电源质量要求高的场合。
    - 便携式、电池驱动的应用:如手机、平板电脑等,TPS726xx 可以作为高效的后级调节器,减少能量浪费。
    使用建议
    1. 外部电容要求:建议至少使用1μF的陶瓷输入旁路电容器,位于 TPS726xx 附近,以增强稳定性。
    2. 热管理:考虑到器件在高温环境下可能达到的最大温升,需采取适当的散热措施,如增加铜板面积或使用散热片。
    3. 负载瞬态响应:为了提高瞬态响应性能,建议使用10μF或更大的低ESR电容器。

    兼容性和支持


    TPS726xx 系列稳压器具有良好的兼容性,可以与多种 DSP、FPGA 和微控制器配套使用。德州仪器提供了详尽的技术文档和支持,包括样品申请和在线技术支持,有助于加速开发进程。

    常见问题与解决方案


    1. 问题:如何正确连接电容器?
    - 解决方案:建议使用至少1μF的陶瓷电容器连接到 IN 引脚,并使用10μF或更大的电容器连接到 OUT 引脚,以改善瞬态响应和噪声抑制。
    2. 问题:如何处理过热问题?
    - 解决方案:可以通过增大电路板上的铜箔面积来增加散热效果,或者使用外部散热片。
    3. 问题:输出电压不稳定怎么办?
    - 解决方案:检查连接的电容器规格,确保它们符合技术规格书的要求。此外,还应关注输入电压的稳定性。

    总结和推荐


    TPS726xx 系列稳压器凭借其出色的低压差、高输出精度和强大的内置保护功能,在各种应用中表现卓越。对于需要高性能、高可靠性的电源解决方案的工程师来说,这是一个非常值得推荐的选择。无论是便携式设备还是电信基础设施,TPS726xx 都是一个理想的电源管理组件。

TPS72615DCQR参数

参数
最大输入电压 6V
最大压差@电流 320mV@ 1A
线路调节 0.02(Typ)
输出电流 1A
最小输入电压 1.8V
纹波抑制-PSRR 60dB(1kHz)
Iq-静态电流 120μA
稳压器数量 1
输出类型 Fixed
最小输出电压 1.5V
最大输出电压 1.5V
极性 正极
负载调节 0.05%/A(Typ)
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS72615DCQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS72615DCQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS72615DCQR TPS72615DCQR数据手册

TPS72615DCQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
