首页  >  产品百科  >  LP2992ILDX-5.0/NOPB

LP2992ILDX-5.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 45dB(1kHz) 95μA 正极 Fixed 250mA 1 5V 2.2V 5V 16V 850mV@ 250mA 0.014%/V WSON-6 贴片安装,黏合安装
供应商型号: LP2992ILDX-5.0/NOPB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP2992ILDX-5.0/NOPB

LP2992ILDX-5.0/NOPB概述

    LP2992 Micropower Low-Noise Ultra-Low-Dropout Regulator

    1. 产品简介


    产品类型:
    LP2992是一款超低静态电流、固定输出电压稳压器,专为电池供电应用而设计,能够提供超低的电压降和低噪声。
    主要功能:
    - 支持250mA的最大输出电流
    - 稳定在低等效串联电阻(ESR)的输出电容下
    - 超低电压降:最大电压降仅850mV @ 250mA负载
    - 高精度输出电压:典型精度1%
    - 宽输入电压范围:2.2V至16V
    - 宽工作温度范围:-40°C到+125°C
    应用领域:
    - 手机
    - 掌上电脑/笔记本电脑
    - PDA
    - 摄像头、个人音响设备、相机

    2. 技术参数


    - 输入电压范围: 2.2 V 至 16 V
    - 输出电压范围: 1.5 V 至 5 V
    - 输出电压精度: 1% (A级)
    - 最大输出电流: 250 mA
    - 超低电压降: 最大电压降850mV @ 250mA负载
    - 静态电流: 关闭模式下小于1 µA
    - 耐热性: -40°C 至 +125°C

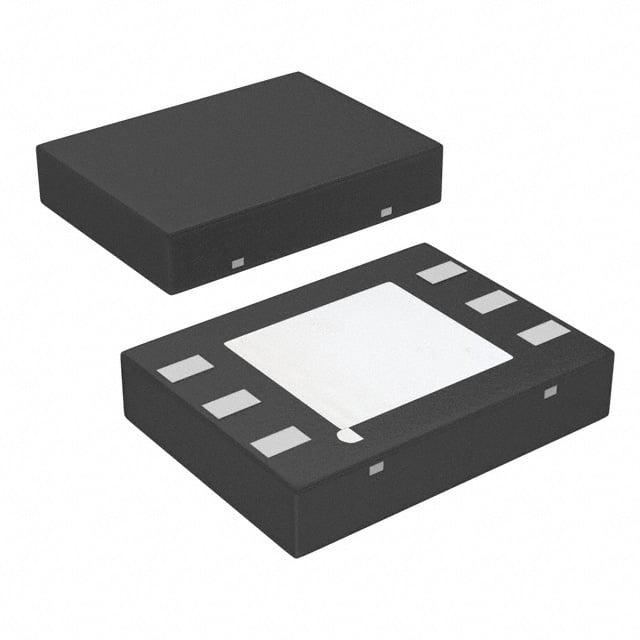

    - 封装尺寸: SOT-23 (2.90mm x 1.60mm),WSON (3.29mm x 2.92mm)

    3. 产品特点和优势


    - 超高性能: 采用优化的垂直集成PNP (VIP) 工艺,保证在所有关键指标上的卓越表现。
    - 超低静态电流: 关闭模式下静态电流低于1 µA。
    - 最小尺寸: 封装尺寸极小,适合空间受限的应用。
    - 高可靠性: 确保在宽广的工作温度范围内稳定运行。
    - 多样化输出电压选项: 提供多种标准输出电压选项,也可定制特殊电压。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于手机、掌上电脑等便携设备,需要高效率和稳定输出的场合。
    - 在某些便携式音频设备中使用,以确保电源稳定。

    - 使用建议:
    - 确保使用陶瓷电容器作为输出电容,因为其ESR较低,有利于电路稳定。
    - 添加10nF旁路电容可以显著降低输出噪声。
    - 考虑到超低静态电流,在不使用时可关闭该设备以延长电池寿命。

    5. 兼容性和支持


    - 兼容性:
    - 该器件与市场上常见的低ESR输出电容器兼容。
    - SOT-23 和 WSON 封装适用于多种不同的PCB布局。
    - 支持:
    - 厂商提供详细的技术文档和支持服务,确保用户能够正确理解和使用该产品。
    - 可通过官方网站获得最新的技术文档更新和客户支持。

    6. 常见问题与解决方案


    - 问题: 设备在低温环境下工作时不稳定。
    - 解决方案: 确保在产品手册中推荐的工作温度范围内使用设备,必要时可添加散热片以增强散热。
    - 问题: 输出电压超出允许范围。
    - 解决方案: 检查输入电压是否在允许范围内,确保输入电压足够稳定,同时检查外围电路是否存在问题。
    - 问题: 设备在负载变化时输出电压波动较大。
    - 解决方案: 增加输出电容容量,特别是在使用时增加10nF旁路电容来减小输出噪声和纹波。

    7. 总结和推荐


    LP2992凭借其卓越的性能、超低静态电流和紧凑的尺寸,在各种便携式电子设备中具有明显的优势。其能够在极端温度范围内稳定工作,并提供多样化的输出电压选项,使其成为电池供电应用的理想选择。此外,该产品还提供了详细的文档和支持,便于用户进行快速准确的设计。因此,我们强烈推荐LP2992用于需要高性能、低功耗和高可靠性的应用中。

LP2992ILDX-5.0/NOPB参数

参数
输出电流 250mA
纹波抑制-PSRR 45dB(1kHz)
最小输入电压 2.2V
极性 正极
最大输出电压 5V
最大输入电压 16V
负载调节 -
输出类型 Fixed
最大压差@电流 850mV@ 250mA
线路调节 0.014%/V
稳压器数量 1
Iq-静态电流 95μA
最小输出电压 5V
通用封装 WSON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP2992ILDX-5.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2992ILDX-5.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2992ILDX-5.0/NOPB LP2992ILDX-5.0/NOPB数据手册

LP2992ILDX-5.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
