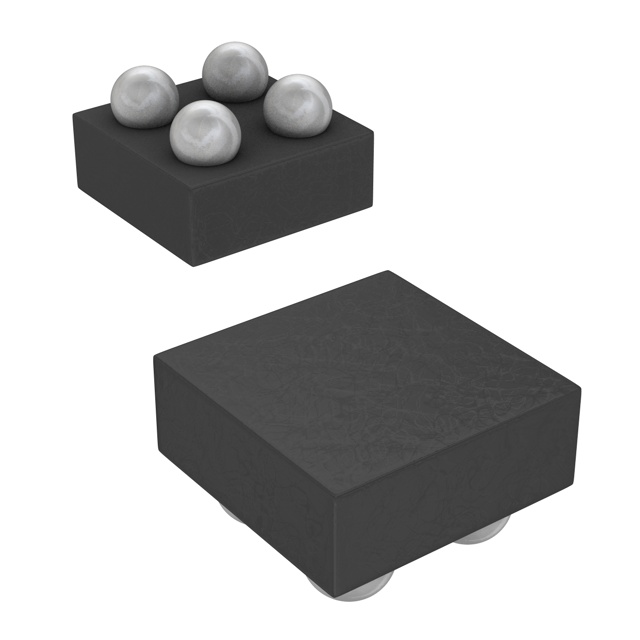

LP5907UVX-1.2/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 90dB~60dB(100Hz~100kHz) 25μA 正极 Fixed 250mA 1 1.2V 2.2V 1.2V 5.5V 200mV@ 250mA 0.001%/mA(Typ) 0.02(Typ) DSBGA-4 贴片安装,黏合安装
供应商型号: LP5907UVX-1.2/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP5907UVX-1.2/NOPB

LP5907UVX-1.2/NOPB概述


    产品简介


    LP5907是一款低噪声低压差线性稳压器(Low Dropout Linear Regulator, LDO),可提供高达250mA的输出电流。这款稳压器专为满足RF和模拟电路的要求而设计,具备低噪声、高电源抑制比(Power Supply Rejection Ratio, PSRR)、低静态电流和快速瞬态响应等特点。它广泛应用于手机、平板电脑、数码相机、音频设备、便携式医疗设备、智能仪表和现场变送器等领域。

    技术参数


    - 输入电压范围:2.2 V至5.5 V
    - 输出电压范围:1.2 V至4.5 V
    - 稳定条件:使用1 μF陶瓷输入和输出电容
    - 无需噪声旁路电容
    - 远程输出电容放置
    - 热过载和短路保护
    - 工作温度范围:-40°C至125°C
    - 低输出电压噪声:< 6.5 µVRMS
    - PSRR:1 kHz时为82 dB
    - 输出电压精度:±2%
    - 非常低的静态电流(启用):12 µA
    - 低压差:典型值120 mV
    - 输入和输出电容最小值:1 μF

    产品特点和优势


    1. 低噪声性能:LP5907无需额外的噪声旁路电容即可实现< 6.5 µVRMS的低输出电压噪声。
    2. 高PSRR:在1 kHz时达到82 dB的电源抑制比,确保稳定的输出电压不受电源波动的影响。
    3. 远程输出电容放置:灵活的布局能力,便于PCB设计。
    4. 低静态电流:启用状态下的静态电流仅为12 µA,非常适合电池供电的应用。
    5. 高性能封装:提供多种封装选项,如DSBGA、SOT-23和X2SON,以适应不同的应用需求。

    应用案例和使用建议


    LP5907广泛应用于各种电子设备,包括但不限于:
    - 手机和移动设备:其低噪声和高PSRR特性使其成为手机和移动设备的理想选择。
    - 数字相机和音频设备:能够为这些设备提供稳定的电源,减少噪音干扰。
    - 便携式医疗设备:低功耗和高稳定性是这类设备的重要要求。
    - 智能仪表和现场变送器:能够在各种环境下稳定工作。
    使用建议:
    - 在应用LP5907时,务必遵循数据手册中的建议,选择合适的输入和输出电容,确保系统稳定。
    - 由于LP5907具有远程输出电容放置的优势,可以利用这一点优化PCB布局,提高整体设计效率。

    兼容性和支持


    - 兼容性:LP5907能够与各种常见的电子元器件和设备兼容。
    - 支持:Texas Instruments提供了丰富的文档和工具,如WEBENCH® Power Designer,帮助用户进行定制设计。同时,技术支持团队可提供专业的指导和支持。

    常见问题与解决方案


    - 问:如何启用LP5907?
    答:将EN引脚设置为高电平(> VIH)即可启用LP5907。

    - 问:LP5907的最大输出电流是多少?
    答:LP5907的最大输出电流为250 mA。

    - 问:如果输出电流超过最大限制会发生什么?
    答:LP5907具有内部短路电流限制,当输出电流超过设定值时,会自动进入限流模式,以防止设备损坏。

    总结和推荐


    LP5907凭借其卓越的性能和广泛的应用范围,在众多电子设备中展现出强大的竞争力。其低噪声、高PSRR、低静态电流和远程输出电容放置等特性使其成为各种低功耗和高稳定性的应用中的理想选择。强烈推荐在对电源质量和稳定性有高要求的应用中使用LP5907。
    本产品文档中提供的所有信息仅供参考,具体操作请严格遵照产品手册和官方指南执行。

LP5907UVX-1.2/NOPB参数

参数
线路调节 0.02(Typ)
最小输入电压 2.2V
Iq-静态电流 25μA
纹波抑制-PSRR 90dB~60dB(100Hz~100kHz)
输出电流 250mA
极性 正极
最大输入电压 5.5V
稳压器数量 1
最大输出电压 1.2V
输出类型 Fixed
最大压差@电流 200mV@ 250mA
负载调节 0.001%/mA(Typ)
最小输出电压 1.2V
680μm(Max)
680μm(Max)
270μm(Max)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP5907UVX-1.2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5907UVX-1.2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5907UVX-1.2/NOPB LP5907UVX-1.2/NOPB数据手册

LP5907UVX-1.2/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.4243
3000+ ¥ 1.3896
6000+ ¥ 1.3433
库存: 120652
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1424.3
