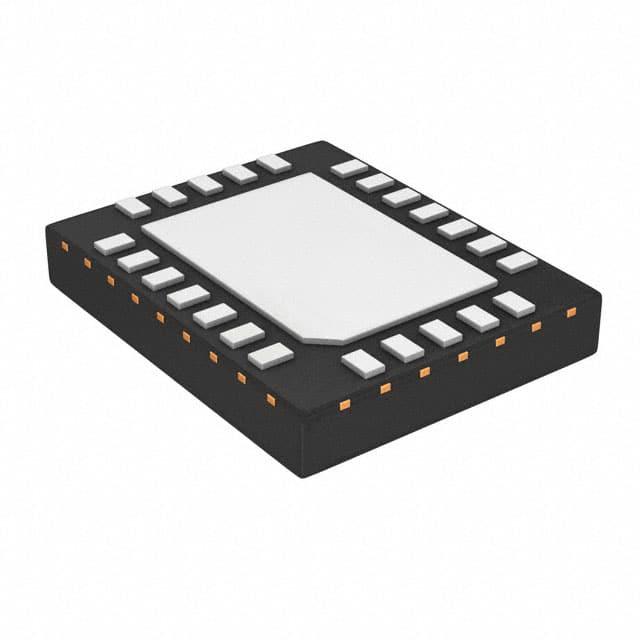

LP5521YQX/NOPB

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V I²C Switched Capacitor (Charge Pump) 25.5mA 3 2.7V 2.7V 4.55V QFN 贴片安装,黏合安装 5mm*4mm*800μm
供应商型号: LP5521YQX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LP5521YQX/NOPB

LP5521YQX/NOPB概述

    LP5521三通道RGB/白光LED驱动器技术手册解析

    产品简介


    LP5521是一款由Texas Instruments生产的三通道LED驱动器,专为手机等便携式设备设计。该产品集成了内部程序存储器和电荷泵,支持多达三种不同颜色(红、绿、蓝)及白光的LED驱动。该驱动器广泛应用于各种设备的指示灯、LCD背光、按键背光等场合。

    技术参数


    - 供电电压:2.7V到5.5V
    - 输出电流:每路最大25.5mA
    - LED饱和电压:50mV(典型值)
    - 电流精度:±1%
    - 电荷泵增益:1×和1.5×
    - 开关频率:1.25MHz
    - 休眠模式功耗:典型值为200nA
    - 通信接口:I²C兼容接口
    - 环境温度范围:-30°C到125°C

    产品特点和优势


    1. 高效电荷泵:支持1×和1.5×增益,最大LED驱动效率可达95%,同时具有软启动和过流保护功能。
    2. 低输入纹波和EMI:确保设备稳定运行的同时,减少了电磁干扰。
    3. 小体积设计:无需外部电感或电阻,降低了整体设计的复杂度和成本。
    4. 自主运行模式:当程序内存加载完毕后,可以实现无处理器控制的自主运行,节省能源。
    5. 数字接口灵活性:通过触发IO和32kHz时钟输入允许多个设备间的同步操作。

    应用案例和使用建议


    LP5521可以应用于各种不同的场景中,例如:
    - 功能与指示灯:适用于手持式设备上的状态显示。
    - LCD背光:可用于背光源的调节。
    - 电话按键背光:提供美观的用户体验。
    - 振动马达与扬声器:用于音频信号的生成。
    在实际使用过程中,应注意合理配置供电电压、选择适当的电容值,并考虑外部32kHz时钟的连接,以达到最佳效果。

    兼容性和支持


    LP5521具有I²C兼容接口,能够轻松地与各种微控制器进行通信。此外,它还支持高达四个设备在同一总线上并行运行,大大提高了系统的可扩展性。Texas Instruments提供了详尽的技术文档和支持资源,有助于用户快速掌握产品的使用方法。

    常见问题与解决方案


    1. Q: 如何设置LP5521进入低功耗模式?
    - A: 确保EN引脚被拉低,此时芯片将自动进入低功耗模式。

    2. Q: LED饱和电压如何影响输出电流?
    - A: LED饱和电压越低,意味着在相同的驱动电压下能获得更大的电流,从而提高LED亮度。
    3. Q: 如何处理设备间时序不一致的问题?
    - A: 使用32kHz时钟输入来确保各设备之间的时序同步,避免因时序差异导致的问题。

    总结和推荐


    LP5521三通道RGB/白光LED驱动器凭借其高效、灵活和易于集成的特点,在多种应用中表现优异。特别适合于需要精确控制LED亮度和色彩的应用场景。鉴于其出色的性能表现和广泛的适用性,强烈推荐将其作为设计新项目时的重要选择之一。

LP5521YQX/NOPB参数

参数
功率 -
输出电流 25.5mA
拓扑 Switched Capacitor (Charge Pump)
最小输出电压 2.7V
最大输入电压 5.5V
效率 -
最小输入电压 2.7V
最大输出电压 4.55V
调光方式 I²C
输出数量 3
长*宽*高 5mm*4mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
