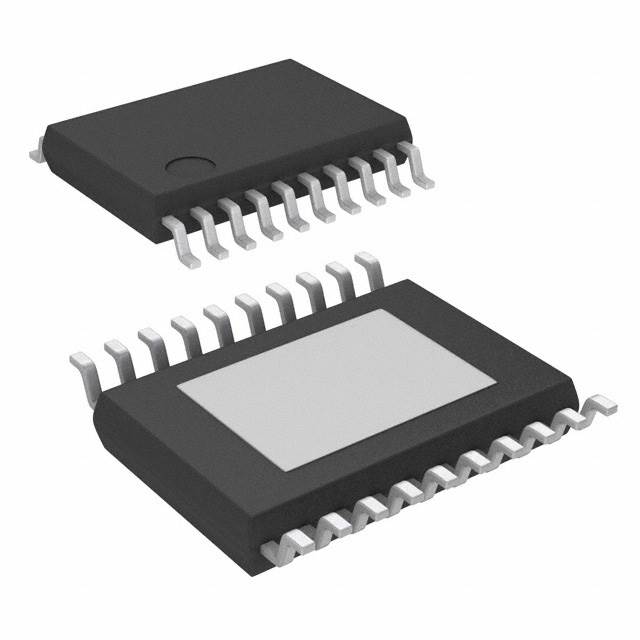

TPS70748PWPG4

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 230μA 正极 Fixed 250mA,125mA 2 3.3V 2.7V 3.3V,1.5V 6V 140mV@ 250mA,- 1 mV 0.01% HTSSOP-20 贴片安装 6.5mm*4.4mm*1.15mm
供应商型号: TPS70748PWPG4
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS70748PWPG4

TPS70748PWPG4概述

    # TPS707xx系列双输出低压差线性稳压器技术手册解析

    产品简介


    TPS707xx系列双输出低压差(LDO)线性稳压器是专为TMS320™ DSP家族处理器以及其他需要双电压电源管理的数字应用设计的高性能电源管理解决方案。这款产品通过提供独立的输出电压选择和灵活的启动顺序控制,能够满足多种分立电源需求,特别适合用于数字信号处理、ASIC、FPGA等应用。其核心优势在于极低的电源纹波噪声、快速瞬态响应以及低静态功耗,可确保稳定的供电性能。
    主要特点:
    - 双输出电压选项:支持3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V,以及可调的双输出电压。
    - 独立启停控制:可通过EN引脚实现输出电源的开启或关闭。
    - 启动顺序控制:SEQ引脚可编程设置启动顺序,以确保系统的稳定性和可靠性。
    - 低功耗设计:典型待机电流仅1μA(在输入电压下),具有出色的能效表现。
    - 快速响应能力:负载调节小于1mV,瞬态响应快,保证输出稳定性。
    应用领域:
    - 数字信号处理系统(如TMS320™)
    - 高性能FPGA和ASIC应用
    - 分散式电源管理系统
    - 数据通信设备
    - 消费类电子设备

    技术参数


    以下是TPS707xx系列产品的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | 5.5 | 6 | V |
    | 输出电流 | 0 | 250/125 | 无限制 | mA |
    | 启动时间延迟 | 140 | 120 | 160 | ms |
    | 电源抑制比(PSRR) | 60 | N/A | N/A | dB |
    | 欠压锁定阈值(UVLO)| 2.4 | 2.65 | 无限制 | V |
    | 漏电电流(典型值) | 1 | N/A | N/A | μA |
    其他关键参数:
    - dropout电压:当输出电流为250mA时,典型值为83mV。
    - 输出电压精度:±2%范围内。
    - 工作温度范围:-40℃至+125℃。
    - 封装形式:HTSSOP-24(PWP)。

    产品特点和优势


    1. 灵活性高:支持固定电压输出和可调电压输出,用户可根据具体需求选择合适的型号。
    2. 可靠性强:集成欠压锁定(UVLO)、热关断保护及手动复位功能,确保电源供应的稳定性。
    3. 低噪声性能:即使在无旁路电容的情况下,输出噪声仍小于65μVRMS。
    4. 快速瞬态响应:适用于高动态负载的应用场合,可迅速适应负载变化。
    5. 低功耗设计:典型情况下待机电流仅为1μA,延长电池寿命并降低能耗。

    应用案例和使用建议


    应用案例:
    - 嵌入式系统电源管理:如物联网设备中的MCU供电。
    - 便携式医疗设备:例如便携式心率监测仪,对功耗和精度要求较高。
    - 工业自动化:机器人控制模块需要稳定的多电压供应。
    使用建议:
    1. 连接方式优化:确保VSENSE1和VSENSE2引脚直接连接到输出端,减少寄生效应。
    2. 考虑散热设计:根据负载电流大小选择合适的散热方案,尤其在高温环境下使用时需注意温升影响。
    3. 序列控制策略:合理规划SEQ引脚的输入信号逻辑,以避免输出电压突变引发系统故障。

    兼容性和支持


    - 兼容性:TPS707xx系列支持多种主流集成电路和模块,适用于不同的电路板布局。
    - 技术支持:德州仪器提供详尽的技术文档和完善的售后服务,包括在线技术支持和样片申请服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查VIN1/VIN2是否在规定范围内,并确认EN引脚接法正确。 |
    | 启动时间过长 | 调整SEQ引脚配置,确保外部电路阻抗匹配良好。 |
    | 散热不良导致性能下降 | 增加散热面积或采用外部风扇辅助散热。 |

    总结和推荐


    TPS707xx系列低压差线性稳压器凭借其高精度、低功耗、快速响应等特点,在众多领域展现出了强大的竞争力。对于需要稳定、高效电源管理的应用场景,这款产品无疑是一个理想的选择。总体而言,强烈推荐使用TPS707xx系列作为数字系统的供电解决方案。无论是消费电子还是工业控制领域,它都能提供卓越的表现和可靠的性能保障。

TPS70748PWPG4参数

参数
Iq-静态电流 230μA
纹波抑制-PSRR 60dB(1kHz)
稳压器数量 2
最大输出电压 3.3V,1.5V
最小输出电压 3.3V
极性 正极
负载调节 1 mV
输出电流 250mA,125mA
最大压差@电流 140mV@ 250mA,-
最大输入电压 6V
线路调节 0.01%
输出类型 Fixed
最小输入电压 2.7V
长*宽*高 6.5mm*4.4mm*1.15mm
通用封装 HTSSOP-20
安装方式 贴片安装
零件状态 停产
包装方式 管装
