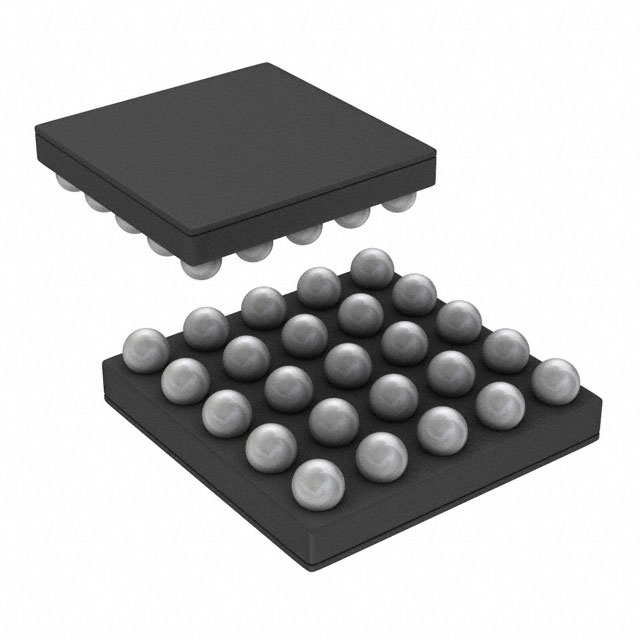

LP3907TL-JJCP/NOPB

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) USMD-25 贴片安装,黏合安装 4mm(长度)
供应商型号: LP3907TL-JJCP/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他稳压器 LP3907TL-JJCP/NOPB

LP3907TL-JJCP/NOPB概述

    LP3907 双通道降压转换器与双通道低压差线性稳压器

    产品简介


    LP3907 是一款多功能、可编程电源管理单元(PMU),专为低功耗FPGA、微处理器和DSP设计。该器件集成了两个高效能1A、600mA降压DC-DC转换器(Buck)和两个300mA低压差线性稳压器(LDO),并带有I²C接口以实现对设备功能和设置的独立控制。

    技术参数


    - 输入电压范围:2.8 V 至 5.5 V
    - 输出电压范围:
    - Buck1: 0.8 V 至 2 V (1 A)
    - Buck2: 1 V 至 3.5 V (600 mA)
    - LDO1 和 LDO2: 1 V 至 3.5 V
    - 工作频率:2.1 MHz PWM 切换频率
    - 效率:最高可达96%
    - 精度:±3% 输出电压准确性
    - 热保护:具有过载热保护和电流保护功能
    - 支持:具备外部上电复位功能和欠压锁定检测功能

    产品特点和优势


    - 高集成度:集成多个高效能转换器和线性稳压器,简化系统设计。
    - 精准调节:具有内部精密参考电压,能够实现精确的电压调节。
    - 动态电压调整:通过I²C接口实现动态电压调整,适用于需要多级供电的复杂系统。
    - 高效率:最大效率可达96%,适合节能需求高的应用。
    - 高可靠性:具备过载保护和欠压检测功能,提高系统的可靠性和稳定性。

    应用案例和使用建议


    - FPGA核心电源:为高级应用处理器和FPGA提供稳定的电源。
    - 外围I/O供电:适用于各类外围设备,如 hearing aids 和电子测量单元。
    - 电池备份设备:可在断电情况下保持关键设备运行。
    - 实际使用场景:推荐在需要高精度和高效能电源管理的系统中使用。使用时需注意散热问题,确保良好的电气信号路由设计。

    兼容性和支持


    - 兼容性:与多种先进处理器和FPGA兼容,具有广泛的应用场景。
    - 技术支持:提供丰富的文档和技术支持,包括WEBENCH® Power Designer工具,便于用户快速创建定制化设计。

    常见问题与解决方案


    - 问题1:启动时电压不稳定
    - 解决方案:检查I²C接口设置是否正确,确保电源输入稳定。
    - 问题2:输出电压精度不达标
    - 解决方案:重新校准内部参考电压,确保准确度符合要求。
    - 问题3:热保护触发频繁
    - 解决方案:优化散热设计,确保散热片或风扇的有效使用。

    总结和推荐


    LP3907是一款功能强大的电源管理芯片,集多种高集成度功能于一体,特别适用于需要高性能和高精度电源管理的应用场合。建议在需要低功耗和高可靠性的系统中采用LP3907,它将显著提升系统的整体性能和用户体验。对于寻求高效电源管理和高度集成解决方案的工程师来说,LP3907是最佳选择。

LP3907TL-JJCP/NOPB参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 4mm(长度)
通用封装 USMD-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP3907TL-JJCP/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3907TL-JJCP/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS LP3907TL-JJCP/NOPB LP3907TL-JJCP/NOPB数据手册

LP3907TL-JJCP/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.6318
2000+ ¥ 10.3615
3000+ ¥ 10.0912
库存: 18000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 10631.8
