INA216A2YFFT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 90dB 单向 1.8V 5.5V 5.5V BGA 贴片安装,黏合安装 1mm*1mm*540μm
供应商型号: INA216A2YFFT
供应商: 国内现货
标准整包数: 1000

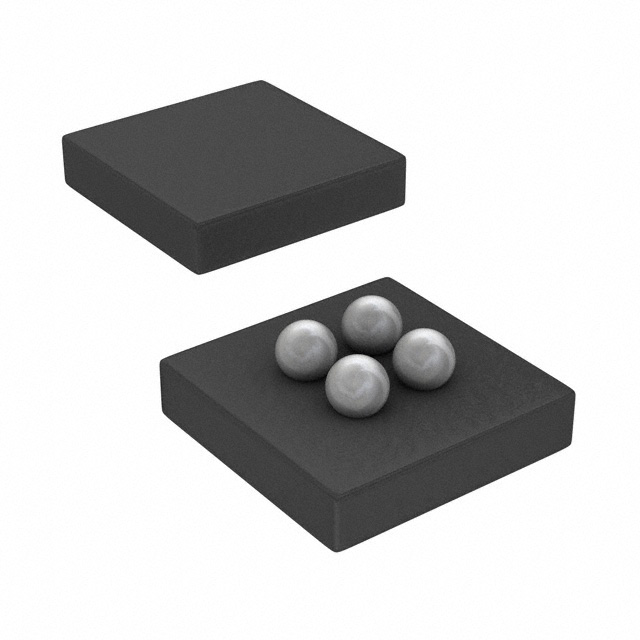

TEXAS INSTRUMENTS LDO稳压器 INA216A2YFFT

INA216A2YFFT概述


    产品简介


    产品类型:
    INA216系列是德州仪器(Texas Instruments)推出的一款高侧电压输出电流分流监控器,专为精密电流测量而设计。该系列产品具有高精度和低功耗的特点。
    主要功能:
    - 支持高达+5.5V的共模电压范围。
    - 固定失调电压±30μV,适用于宽动态范围的电流测量。
    - 提供四种增益选项:25V/V, 50V/V, 100V/V, 和 200V/V。
    - 极低的输入偏置电流,仅为3μA。
    - 超低功耗,典型情况下仅为13μA。
    - 内部无自举电容需求,采用零漂移架构。
    - 精度极高,最大增益误差为±0.2%。
    应用领域:
    - 笔记本电脑
    - 手机
    - 通信设备
    - 电源管理
    - 电池充电器

    技术参数


    负载供电范围:
    - +1.8V 至 +5.5V
    分流电阻:
    - R1 = 1.6MΩ
    - R2 = 1.6MΩ
    产品增益:
    - INA216A1: 25V/V
    - INA216A2: 50V/V
    - INA216A3: 100V/V
    - INA216A4: 200V/V
    电气特性:
    - 输入失调电压(最大值):±30μV
    - 共模输入范围:1.8V 至 5.5V
    - 增益误差:±0.2%
    - 噪声密度:60 nV/√Hz
    - 功耗:13μA 至 25μA
    工作环境:
    - 操作温度范围:–40°C 至 +125°C
    - 存储温度范围:–65°C 至 +150°C

    产品特点和优势


    独特功能和优势:
    - 高精度: 高达±0.2%的最大增益误差,保证了测量结果的高度准确性。
    - 低功耗: 典型情况下仅13μA的供电电流,适合于电池供电的便携式设备。
    - 宽动态范围: 支持超过1000:1的动态范围,适用于多种不同负载的应用场合。
    - 宽共模输入范围: 支持从1.8V到5.5V的共模输入电压,增强了灵活性。
    - 零漂移架构: 实现了极低的输入失调电压,提升了长期稳定性和可靠性。

    应用案例和使用建议


    应用场景:
    INA216系列在笔记本电脑、手机和通信设备等领域有广泛的应用。这些设备对电流测量的精度要求较高,特别是在电源管理和电池充电方面。
    使用建议:
    - 选择合适的分流电阻(RS): 根据具体应用需求选择适当的RS值,确保测量精度和效率。
    - 减少线路干扰: 为了减少外部干扰,建议将IN+和IN–引脚尽可能靠近分流电阻,避免额外阻抗影响测量结果。
    - 考虑总误差: 在进行精确测量时,需要考虑到输入失调电压、增益误差和非线性误差等多种因素,确保计算出的结果准确可靠。

    兼容性和支持


    - 兼容性: INA216系列适用于多种常见的供电系统和信号环境,与各种负载设备兼容良好。
    - 技术支持: 德州仪器提供详细的技术文档和在线支持,方便用户快速解决问题。

    常见问题与解决方案


    常见问题:
    - 如何选择适当的RS值?
    - 如何降低输入失调电压的影响?
    解决方案:
    - RS值选择: 根据所需满量程输出电压选择合适的RS值。通常情况下,满量程输出电压应在200mV以内。
    - 降低输入失调电压影响: 通过增加增益(如选用200V/V的增益选项),可以显著减小输入失调电压对测量结果的影响。

    总结和推荐


    综合评估:
    INA216系列电流分流监控器在高精度、低功耗和宽动态范围等方面表现出色。该产品非常适合用于精密电流测量的各种应用场景,尤其是在电池供电的便携式设备中。其独特的零漂移架构确保了测量结果的长期稳定性,同时提供了广泛的增益选项以满足不同的测量需求。
    推荐结论:
    强烈推荐使用INA216系列电流分流监控器。它不仅具备出色的性能指标,而且易于集成,能显著提升应用系统的整体性能。无论是对于工业控制、医疗设备还是消费电子产品,INA216都是一个值得信赖的选择。

INA216A2YFFT参数

参数
最大输出电压 5.5V
极性 -
Iq-静态电流 -
最小输入电压 1.8V
稳压器数量 -
负载调节 -
最大压差@电流 -
线路调节 -
输出电流 -
最小输出电压 -
最大输入电压 5.5V
输出类型 单向
纹波抑制-PSRR 90dB
长*宽*高 1mm*1mm*540μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA216A2YFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA216A2YFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS INA216A2YFFT INA216A2YFFT数据手册

INA216A2YFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.2952
2000+ ¥ 4.186
3000+ ¥ 4.0768
库存: 22000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 4295.2
