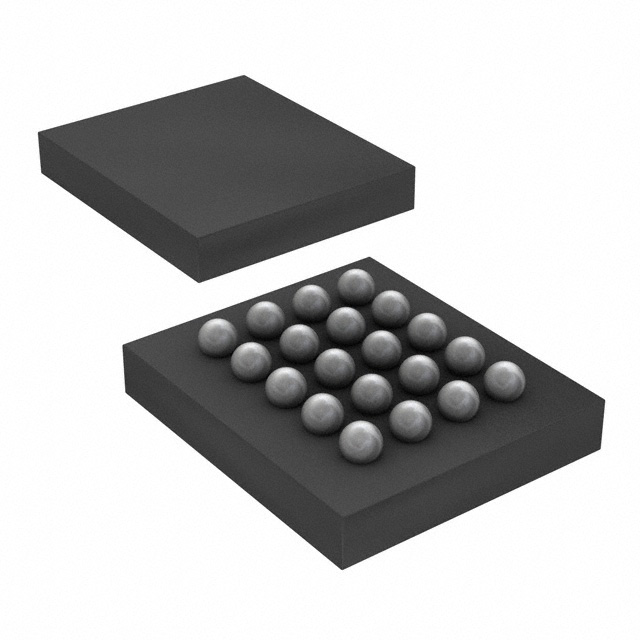

TLED2043IGQNR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V 50mA 4 2.7V 5.5V VFBGA-20 导线安装,贴片安装,黏合安装
供应商型号: CY-TLED2043IGQNR
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS LED驱动器 TLED2043IGQNR

TLED2043IGQNR概述

    # TLED2043 四通道白色LED驱动器技术手册解析

    产品简介


    TLED2043是一款专为便携式设备设计的四通道白色LED驱动器,主要用于色液晶显示器(LCD)背光照明。它集成了四个场效应晶体管(FET),每个FET用作单个LED的电流源。此外,通过内置的电流控制放大器实时监控电池电压并动态调节输出电流,以节省电能。这款芯片采用高度集成化设计,非常适合于手机、个人数字助理(PDA)、掌上电脑(Palmtop)等消费类电子产品中。

    技术参数


    主要技术规格:
    - 输入电压范围: VIN1、VIN2、VIN3:2.7V 至 5.5V
    - 最大开关输出电流: IOUT1、IOUT2、IOUT3:3mA
    - 电源电压范围: VDD:5.5V
    - 热阻抗: θJA(GQN包体):78°C/W;(PW包体):83°C/W
    - 工作温度范围: TA:-40°C 至 85°C
    电气特性:
    - 输出电压精度高,确保LED亮度一致;
    - 支持低功耗模式,当SW脚悬空时,静态电流降低至1μA以下;
    - 内置FET具有较低的导通电阻(rON),典型值为6Ω。
    产品特点与优势
    1. 高效节能:通过智能监测电池电压来调整LED亮度,提高整体能效,最高可达89%效率。
    2. 紧凑设计:内置多项功能于单一芯片之中,减少外围元件数量,缩小PCB面积。
    3. 灵活性强:可通过外部电阻配置实现多种应用场景下的定制化需求。
    4. 广泛适用性:适用于多种消费类电子产品如智能手机和平板电脑等。
    应用案例及使用建议
    典型应用案例
    - 手机屏幕背光:利用其精确控制每个LED电流的能力,提供均匀且稳定的背光源。
    - 平板电脑显示屏:结合数字调光功能,在不同光照条件下自动调节亮度,延长续航时间。
    使用建议
    - 在设计时需注意散热问题,尤其是在满负荷运行状态下应适当增加散热措施。
    - 若需更高亮度,则可考虑串联多个LED单元或将多个TLED2043并联使用。
    兼容性与支持
    TLED2043兼容大多数标准电源管理接口协议,并且提供了详尽的技术文档和支持服务,包括应用指南、故障排除手册等资源可供下载查阅。
    常见问题解答
    Q: 如何确定最佳的工作条件?
    A: 参考产品手册中的“推荐操作条件”部分,确保所有参数都在规定范围内工作即可获得最佳性能。
    Q: 当发现某些引脚无反应时怎么办?
    A: 首先检查是否存在物理损坏或者焊接不良现象;其次查看相关连接线路是否正确接好;最后咨询TI官方技术支持团队获取进一步帮助。
    总结与推荐
    综上所述,TLED2043凭借其卓越的能效表现、灵活多样的配置选项以及广泛的适用领域成为一款极具吸引力的电子元器件解决方案。对于追求高性能但又受限于成本预算的企业而言,选择这款产品无疑是明智之举。因此强烈建议在开发新一代便携式显示类产品时优先考虑使用TLED2043作为核心驱动组件。

TLED2043IGQNR参数

参数
调光方式 -
最小输出电压 -
效率 -
输出电流 50mA
最小输入电压 2.7V
最大输出电压 5.5V
最大输入电压 5.5V
功率 -
拓扑 -
输出数量 4
通用封装 VFBGA-20
安装方式 导线安装,贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
