TPS65137ASDSCR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.8V PWM 200mA 2.5V 2.5V SON 贴片安装,黏合安装
供应商型号: TPS65137ASDSCR
供应商: 国内现货
标准整包数: 1000

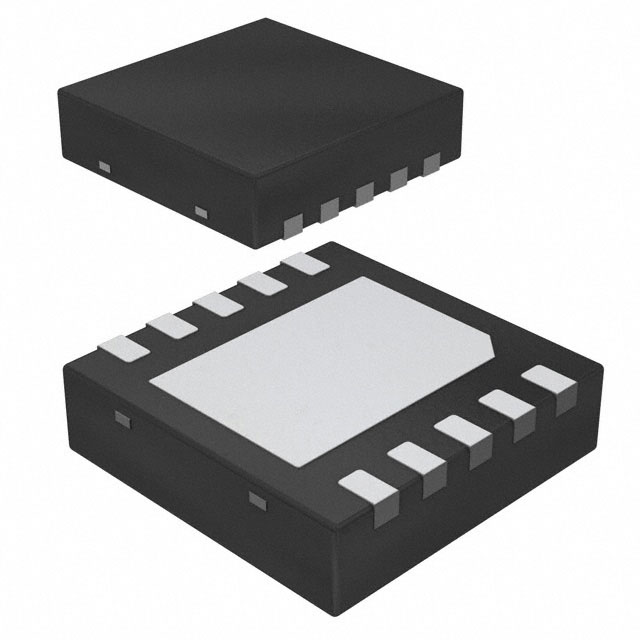

TEXAS INSTRUMENTS LED驱动器 TPS65137ASDSCR

TPS65137ASDSCR概述

    TPS65137AS:双输出AMOLED显示屏电源供应器

    产品简介


    TPS65137AS 是一款由德州仪器(TI)生产的专为AMOLED(主动矩阵有机发光二极管)显示屏幕供电设计的双输出电源供应器。该器件具有一个升压转换器和一个倒置的升压降压转换器,可以提供正负双电压输出。其主要功能包括2.5V至4.8V的输入电压范围、固定为4.6V的正输出电压(VPOS)和可编程的负输出电压(VNEG)。TPS65137AS适用于便携式电子产品,如智能手机和平板电脑,这些设备通常需要同时处理正负电压。

    技术参数


    - 输入电压范围: 2.5V 至 4.8V
    - 输出电压: 正输出电压VPOS: 4.6V,负输出电压VNEG: -4.9V
    - 输出电流: VPOS: 250mA,VNEG: 250mA
    - 工作温度范围: -40°C 至 85°C
    - 封装形式: 3mm × 3mm 10-Pin QFN 封装
    - 绝对最大额定值:
    - PVIN、SWP、OUTP、CTRL、VL、CB: 5.5V
    - OUTN: -6.5V 至 5.5V
    - CT: 3.6V
    - HBM ESD 额定值: 2kV
    - MM ESD 额定值: 200V
    - CDM ESD 额定值: 500V
    - TJ 操作结温范围: -40°C 至 125°C
    - 热特性:
    - θJA (结至环境热阻): 56.5°C/W
    - θJB (结至板热阻): 25.2°C/W

    产品特点和优势


    TPS65137AS的主要特点包括:
    - 精准的输出电压: 输出电压精度为±0.8%,能够满足高精度要求的应用需求。
    - 出色的线性瞬态响应: 支持快速稳定输出电压。
    - 短路保护和热关断功能: 防止过流、短路及过热情况的发生。
    - 易于编程: 具备数字接口,可以通过数字信号来编程控制负输出电压。

    应用案例和使用建议


    TPS65137AS广泛应用于便携式电子产品,例如手机和可穿戴设备。通过其内部集成的升压和降压转换器,该器件能够高效地驱动AMOLED显示屏。在实际使用中,为了确保最佳性能,应当按照厂商提供的推荐电路布局来布线,并且尽量将关键元件放置在靠近器件的地方以减少干扰。

    兼容性和支持


    该器件与大多数电池供电设备兼容。德州仪器提供了详尽的技术文档和样品申请服务,帮助用户更好地理解和应用TPS65137AS。

    常见问题与解决方案


    1. 问: 如何设置VNEG的过渡时间?
    答: 通过外接电容连接到CT引脚上,根据公式计算出适当的电容值即可实现不同速度的过渡时间调整。

    2. 问: 发生短路时,如何恢复正常操作?
    答: 当发生短路时,器件会进入锁定的关闭状态。要恢复正常操作,可以通过使输入电压VIN降至UVLO阈值以下或者切换CTRL引脚的状态来实现。

    总结和推荐


    总体而言,TPS65137AS是一款高度集成、功能全面的AMOLED显示屏电源供应器。它具备高精度、快响应和多保护措施的特点,非常适合作为便携式设备中的核心电源管理单元。鉴于其优秀的特性和广泛的应用前景,我强烈推荐将其用于需要正负双电压输出的设计项目中。

TPS65137ASDSCR参数

参数
最小输入电压 2.5V
最大输入电压 4.8V
输出电流 200mA
拓扑 -
调光方式 PWM
输出数量 -
最大输出电压 -
效率 -
功率 -
最小输出电压 2.5V
3.15mm(Max)
3.15mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

TPS65137ASDSCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS65137ASDSCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS TPS65137ASDSCR TPS65137ASDSCR数据手册

TPS65137ASDSCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.9884
2000+ ¥ 3.887
3000+ ¥ 3.7856
库存: 52000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3988.4
