首页  >  产品百科  >  UCC383TDTR-ADJG3

UCC383TDTR-ADJG3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 650μA 正极 Adjustable 3A 1 1.22V 2.8V 8.5V 9V 6V@ 3A 5mV 3mV DDPAK,TO-263-3 贴片安装,黏合安装 10.16mm*8.42mm*4.58mm
供应商型号: UCC383TDTR-ADJG3-ND
供应商: Digi-Key
标准整包数: 1

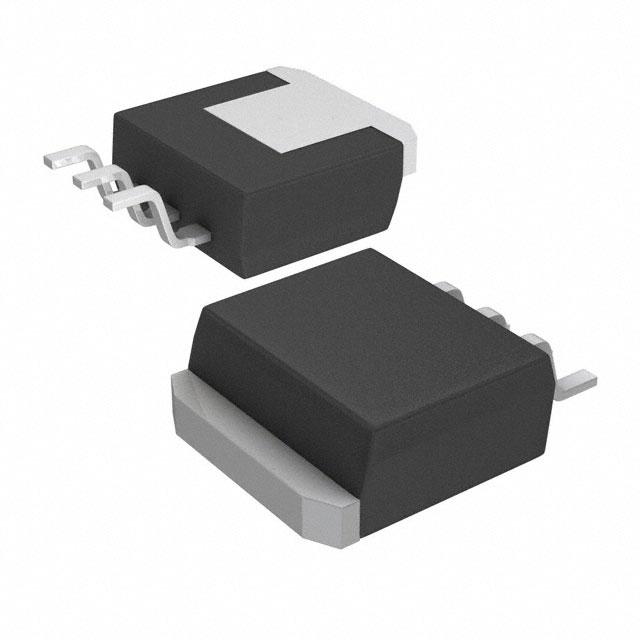

TEXAS INSTRUMENTS LDO稳压器 UCC383TDTR-ADJG3

UCC383TDTR-ADJG3概述


    产品简介


    UCC283系列正线性串联稳压器是一系列低漏电率(LDO)稳压器,特别适用于对输入至输出差分电压要求较低的应用。这些稳压器具备低静态功耗,适合需要低功耗的应用场景。UCC283系列包括固定版本(UCC283-3和UCC283-5)和可调版本(UCC283-ADJ)。其中,固定版本具有预设输出电压分别为3.3V和5V;而可调版本则通过外部电阻比例调节输出电压。

    技术参数


    以下是UCC283系列稳压器的关键技术参数:
    - 输出电压范围:
    - UCC283-3: 3.25V 至 3.35V
    - UCC283-5: 4.875V 至 5.125V
    - UCC283-ADJ: 可调输出电压(最小1.25V,最大取决于输入电压)
    - 负载调节:
    - UCC283-3: 最大15mV
    - UCC283-5: 最大20mV
    - UCC283-ADJ: 最大5mV
    - 线性调节:
    - UCC283-3: 2mV至7mV
    - UCC283-5: 2mV至10mV
    - UCC283-ADJ: 1mV至3mV
    - 最高静态电流:650µA
    - 短路电流限制:3A 至 5.5A
    - 热关断温度:165°C

    产品特点和优势


    1. 低静态功耗:UCC283系列的静态电流低于650µA,这使其在电池供电系统中表现出色。
    2. 低漏电率:UCC283-3和UCC283-5在短路条件下的泄漏电流小于75µA。
    3. 可编程输出电压:通过调整外部电阻比,UCC283-ADJ可以提供灵活的输出电压设置。
    4. 高精度稳压:内部补偿设计使输出电压精度达到1.5%。
    5. 热保护机制:内置的过温保护确保设备在高温环境下安全运行。
    6. 逻辑关断功能:允许通过外部信号关闭设备,降低静态电流消耗。

    应用案例和使用建议


    应用场景:
    - 电池供电设备:例如移动设备和便携式医疗设备,因其低静态功耗特性。
    - 工业控制系统:利用其高精度稳压和高电流能力。
    - 传感器模块:由于其小型化和低功耗设计。
    使用建议:
    - 在启动过程中,如果输出电容较大,可能会导致输出电压无法在短时间内进入稳定状态,此时应选择适当的输出电容值。
    - 确保输入电压始终高于最低阈值,以避免因欠压锁定(UVLO)导致的设备无法正常工作。

    兼容性和支持


    UCC283系列支持TO-220和TO-263封装形式。设备供应商提供了详尽的技术支持文档和参考设计,便于用户快速上手。此外,针对不同的应用场景,用户还可以根据技术手册提供的指导进行定制化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查负载和输入电压是否在额定范围内,适当增加输出电容。 |
    | 静态电流过高 | 确认外部电路连接正确,尝试使用更低阻值的下拉电阻。 |
    | 设备在高温环境下频繁关机 | 检查散热措施是否到位,必要时加装散热片或风扇。 |

    总结和推荐


    总体来看,UCC283系列正线性串联稳压器是一款非常适合于低功耗和高精度要求应用的产品。它不仅具备良好的稳压性能和热保护机制,还提供了多种封装选择,方便用户根据不同需求进行选型。对于希望在设计中实现低功耗且可靠性的工程师来说,这款产品是一个非常不错的选择。因此,我强烈推荐该产品用于相关项目的设计中。

UCC383TDTR-ADJG3参数

参数
最大输出电压 8.5V
Iq-静态电流 650μA
最大输入电压 9V
最大压差@电流 6V@ 3A
最小输入电压 2.8V
负载调节 5mV
线路调节 3mV
稳压器数量 1
纹波抑制-PSRR -
极性 正极
输出类型 Adjustable
最小输出电压 1.22V
输出电流 3A
长*宽*高 10.16mm*8.42mm*4.58mm
通用封装 DDPAK,TO-263-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

UCC383TDTR-ADJG3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC383TDTR-ADJG3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UCC383TDTR-ADJG3 UCC383TDTR-ADJG3数据手册

UCC383TDTR-ADJG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
